GN 738.1 Tapones roscados Aluminio, material del imán AINiCo, resistente hasta 356 °F, acabado anodizado negro

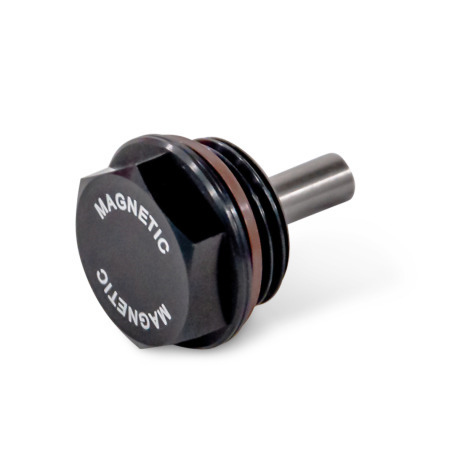

Tapones roscados GN 738.1: Aluminio, material del imán AINiCo, resistente hasta 356 °F, acabado anodizado negro

Características del imán Características del plástico

Descripción del producto

Con el imán permanente usado, los tapones roscados GN 738.1 atraen a partículas de hierro que flotan en el líquido.

Para evitar que se rompan o se desmagneticen, se proporcionan imanes redondos con un espaciador de plástico y camisa protectora, la cual se debe retirar antes de instalar los tapones roscados.

El sello está incrustado en una ranura radial, y por lo tanto no se puede perder o aplastar durante el apriete.

El diámetro exterior d₁ de los tapones roscados de acero inoxidable coincide con el de los agujeros roscados para empalmes de tubos conforme a la norma DIN 3852.

Especificación

Tapón roscado
Aluminio
Acabado anodizado, negroES

Imán
AlNiCo
Aluminio, níquel, cobalto

Sello
Goma fluorada (FKM)

Temperatura de trabajo de hasta 356 °F (180 °C)
Marrón

RoHS

GN 738.1 Tapones roscados de aluminio, material del imán AINiCo, resistente hasta 356 °F, acabado anodizado negro boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁	d₂ Rosca de tubo	Rosca fina	d₃	e ≈	l₁	l₂	l₃	s

738.1-19-M14X1.5-ES	0.75	-	M 14 x 1.5	0.24	0.68	0.31	0.91	1.20	0.59
738.1-19-G1/4-ES	0.75	G 1/4	-	0.24	0.68	0.31	0.91	1.20	0.59
738.1-22-M16X1.5-ES	0.87	-	M 16 x 1.5	0.24	0.82	0.31	0.91	1.20	0.71
738.1-22-G3/8-ES	0.87	G 3/8	-	0.24	0.82	0.31	0.91	1.20	0.71
738.1-26-M20X1.5-ES	1.02	-	M 20 x 1.5	0.24	0.96	0.33	0.93	1.22	0.83
738.1-26-G1/2-ES	1.02	G 1/2	-	0.24	0.96	0.33	0.93	1.22	0.83
738.1-32-G3/4-ES	1.26	G 3/4	-	0.24	1.23	0.35	0.94	1.26	1.06
738.1-32-M26X1.5-ES	1.26	-	M 26 x 1.5	0.24	1.23	0.35	0.94	1.26	1.06
738.1-32-M27X1.5-ES	1.26	-	M 27 x 1.5	0.24	1.23	0.35	0.94	1.26	1.06
738.1-40-M33X1.5-ES	1.57	-	M 33 x 1.5	0.24	1.46	0.43	1.02	1.36	1.26
738.1-40-G1-ES	1.57	G 1	-	0.24	1.46	0.43	1.02	1.36	1.26
738.1-50-G11/4-ES	1.97	G 1 1/4	-	0.24	1.86	0.47	1.06	1.46	1.61
738.1-50-M40X1.5-ES	1.97	-	M 40 x 1.5	0.24	1.86	0.47	1.06	1.46	1.61
738.1-50-M42X1.5-ES	1.97	-	M 42 x 1.5	0.24	1.86	0.47	1.06	1.46	1.61
738.1-50-M42X2-ES	1.97	-	M 42 x 2	0.24	1.86	0.47	1.06	1.46	1.61
738.1-60-G11/2-ES	2.36	G 1 1/2	-	0.24	2.27	0.51	1.10	1.46	1.97

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ Rosca de tubo	Rosca fina			d₃	e ≈	l₁	l₂	l₃	s

0.75	G 1/4	M 14 x 1.5	-	-	0.24	0.68	0.31	0.91	1.20	0.59
0.87	G 3/8	M 16 x 1.5	-	-	0.24	0.82	0.31	0.91	1.20	0.71
1.02	G 1/2	M 20 x 1.5	-	-	0.24	0.96	0.33	0.93	1.22	0.83
1.26	G 3/4	M 26 x 1.5	M 27 x 1.5	-	0.24	1.23	0.35	0.94	1.26	1.06
1.57	G 1	M 33 x 1.5	-	-	0.24	1.46	0.43	1.02	1.36	1.26
1.97	G 1 1/4	M 40 x 1.5	M 42 x 1.5	M 42 x 2	0.24	1.86	0.47	1.06	1.46	1.61
2.36	G 1 1/2	-	-	-	0.24	2.27	0.51	1.10	1.46	1.97

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$372.00

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$372.00
50	99	Mex$341.00
100	249	Mex$310.00
≥ 250		Mex$279.00

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.039 lbs
