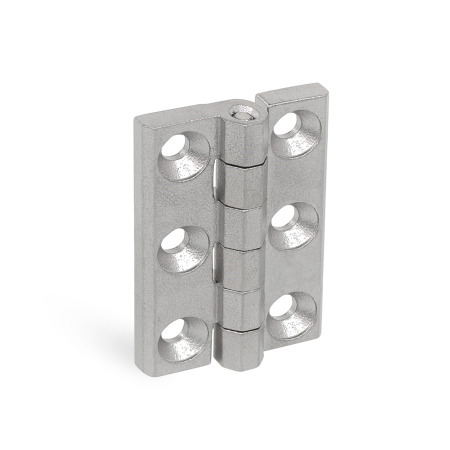

Bisagras GN 237

Material: NI - Acero inoxidable
Tipo: C - 2x3 espárragos roscados
Acabado: GS - Acabado granallado mate

Conformidad con la FDA

Guía rápida de los tipos - Bisagras Información de la capacidad de carga Características del acero inoxidable

Descripción del producto

Las bisagras GN 237 con hojas alargadas verticalmente tienen un diseño compacto y robusto y requieren poco espacio a los lados. Se usan cuando se requieren una mayor capacidad de carga y una mejor transmisión de fuerzas a la estructura circundante.

Las bisagras de tipo C con espárragos roscados quedan ocultas y se fijan desde la parte posterior para evitar el vandalismo.

Especificación

Hoja de bisagra
Acero inoxidable AISI CF-8NI
Acabado granallado mateGS

Pasador
Acero inoxidable AISI 316Ti
Para l₁ = 50 / 60 / 80 lubricado con grasa especial
Fonforme con FDA (NSF H1)

Espárragos roscados (tipo C)
Acero inoxidable AISI CF-8
Fundido "en una sola pieza"

RoHS

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza GS	l₁	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃	l₄	m₁	m₂	m₃

237-NI-30-45-A-GS	1.18	1.77	M 4	0.17	0.12	0.30	0.16	0.17	0.34 +0.02	0.43	0.35	0.71	1.30	0.65
237-NI-40-60-A-GS	1.57	2.36	M 5	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.43	0.98	1.77	0.89
237-NI-50-75-A-GS	1.97	2.95	M 6	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	0.51	1.18	2.17	1.08
237-NI-60-90-A-GS	2.36	3.54	M 8	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	0.67	1.42	2.60	1.30
237-NI-80-120-A-GS	3.15	4.72	M 10	0.41	0.39	0.79	0.39	0.41	0.83 +0.02	1.42	0.83	1.97	3.54	1.77

Número de pieza GS	l₁	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃	l₄	m₁	m₂	m₃

237-NI-30-45-C-GS	1.18	1.77	M 4	0.17	0.12	0.30	0.16	0.17	0.34 +0.02	0.43	0.35	0.71	1.30	0.65
237-NI-40-60-C-GS	1.57	2.36	M 5	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.43	0.98	1.77	0.89
237-NI-50-75-C-GS	1.97	2.95	M 6	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	0.51	1.18	2.17	1.08
237-NI-60-90-C-GS	2.36	3.54	M 8	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	0.67	1.42	2.60	1.30
237-NI-80-120-C-GS	3.15	4.72	M 10	0.41	0.39	0.79	0.39	0.41	0.83 +0.02	1.42	0.83	1.97	3.54	1.77

l₁	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃	l₄	m₁	m₂	m₃

1.18	1.77	M 4	0.17	0.12	0.30	0.16	0.17	0.34	0.43	0.35	0.71	1.30	0.65
1.57	2.36	M 5	0.21	0.16	0.35	0.20	0.22	0.43	0.63	0.43	0.98	1.77	0.89
1.97	2.95	M 6	0.25	0.24	0.45	0.24	0.26	0.51	0.83	0.51	1.18	2.17	1.08
2.36	3.54	M 8	0.33	0.31	0.59	0.31	0.33	0.67	1.02	0.67	1.42	2.60	1.30
3.15	4.72	M 10	0.41	0.39	0.79	0.39	0.41	0.83	1.42	0.83	1.97	3.54	1.77
