GN 337 Bisagras desmontables Zinc fundido a presión, con orificios avellanados

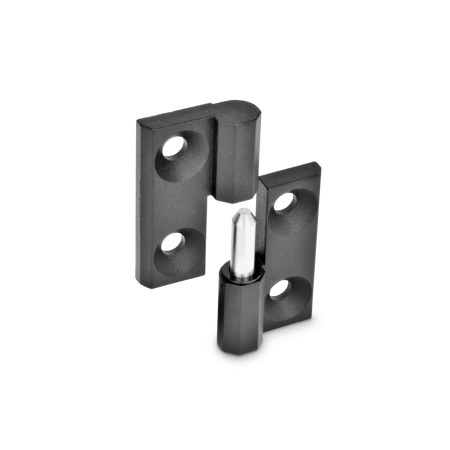

Bisagras desmontables GN 337: Zinc fundido a presión, con orificios avellanados

Material: ZD - Zinc fundido a presión
Acabado: SW - Negro, RAL 9005, acabado texturizado
Identificación núm.: 1 - (Perno) de soporte fijo derecho

Guía rápida de los tipos - Bisagras Información de la capacidad de carga

Descripción del producto

Las bisagras desmontables GN 337 son una variación de las bisagras GN 237, las cuales están diseñadas de manera que los dos lados de la bisagra puedan desprenderse fácilmente uno del otro.

Especificación

Cuerpo
Zinc fundido a presiónZD
Revestimiento de polvo
Negro, RAL 9005, acabado texturizadoSW
Plateado, RAL 9006, acabado texturizadoSR

Pasador
Acero inoxidable AISI 303

Arandela
Plástico

RoHS

Accesorio

Placas separadoras GN 2370
Placas separadoras GN 2372
Topes de límite GN 2374

GN 337 Bisagras desmontables de zinc fundido a presión, con orificios avellanados boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	2x2 orificios para tornillos avellanados

Identificación núm.

1	(Perno) de soporte fijo derecho
2	(Perno) de soporte fijo izquierdo

Número de pieza SW	Número de pieza SR	l₁	l₂	d₁	d₂	h₁	h₂	h₃	h₄ +0.02	l₃	m₁	m₂

337-ZD-40-40-A-1-SW	337-ZD-40-40-A-1-SR	1.57	1.57	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.98	0.98
337-ZD-50-50-A-1-SW	337-ZD-50-50-A-1-SR	1.97	1.97	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	1.18	1.18
337-ZD-60-60-A-1-SW	337-ZD-60-60-A-1-SR	2.36	2.36	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	1.42	1.42

Número de pieza SW	Número de pieza SR	l₁	l₂	d₁	d₂	h₁	h₂	h₃	h₄ +0.02	l₃	m₁	m₂

337-ZD-40-40-A-2-SW	337-ZD-40-40-A-2-SR	1.57	1.57	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.98	0.98
337-ZD-50-50-A-2-SW	337-ZD-50-50-A-2-SR	1.97	1.97	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	1.18	1.18
337-ZD-60-60-A-2-SW	337-ZD-60-60-A-2-SR	2.36	2.36	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	1.42	1.42

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	l₂	d₁	d₂	h₁	h₂	h₃	h₄ +0.02	l₃	m₁	m₂

1.57	1.57	0.21	0.16	0.35	0.20	0.22	0.43	0.63	0.98	0.98
1.97	1.97	0.25	0.24	0.45	0.24	0.26	0.51	0.83	1.18	1.18
2.36	2.36	0.33	0.31	0.59	0.31	0.33	0.67	1.02	1.42	1.42

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$361.80

In Stock: 9

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$361.80
100	249	Mex$331.65
250	499	Mex$301.50
≥ 500		Mex$271.35

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.095 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
