GN 237 Bisagras Zinc fundido a presión, extendido verticalmente

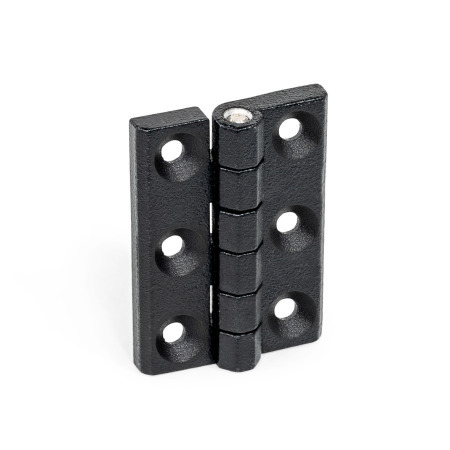

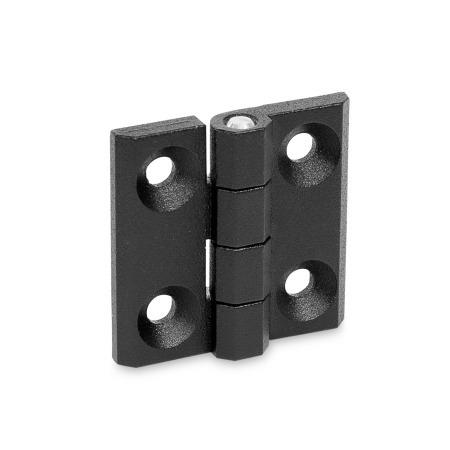

Bisagras GN 237: Zinc fundido a presión, extendido verticalmente

Material: ZD - Zinc fundido a presión
Tipo: A - 2x3 orificios para tornillos avellanados
Acabado: SW - Negro, RAL 9005, acabado texturizado

Guía rápida de los tipos - Bisagras Información de la capacidad de carga Características del acero inoxidable

Descripción del producto

Las bisagras GN 237 con hojas alargadas verticalmente tienen un diseño compacto y robusto y requieren poco espacio a los lados. Se usan cuando se requieren una mayor capacidad de carga y una mejor transmisión de fuerzas a la estructura circundante.

Las bisagras de tipo C con espárragos roscados quedan ocultas y se fijan desde la parte posterior para evitar el vandalismo.

Especificación

Hoja de bisagra
Zinc fundido a presiónZD
Revestimiento de polvo

Negro, RAL 9005, acabado texturizadoSW
Plateado, RAL 9006, acabado texturizadoSR

Pasador
Acero inoxidable AISI 303

Espárragos roscados (tipo C)
Acero inoxidable AISI 304

RoHS

GN 237 Bisagras de zinc fundido a presión, extendido verticalmente boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	2x3 orificios para tornillos avellanados
C	2x3 espárragos roscados

Número de pieza SW	Número de pieza SR	l₁	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃	l₄	m₁	m₂	m₃

237-ZD-30-45-A-SW	237-ZD-30-45-A-SR	1.18	1.77	M 4	0.17	0.12	0.30	0.16	0.17	0.34 +0.02	0.43	0.35	0.71	1.30	0.65
237-ZD-40-60-A-SW	237-ZD-40-60-A-SR	1.57	2.36	M 5	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.47	0.98	1.77	0.89
237-ZD-50-75-A-SW	237-ZD-50-75-A-SR	1.97	2.95	M 6	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	0.47	1.18	2.17	1.08
237-ZD-60-90-A-SW	237-ZD-60-90-A-SR	2.36	3.54	M 8	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	0.55	1.42	2.60	1.30
237-ZD-80-120-A-SW	237-ZD-80-120-A-SR	3.15	4.72	M 10	0.41	0.39	0.79	0.39	0.41	0.83 +0.02	1.42	0.71	1.97	3.54	1.77

Número de pieza SW	Número de pieza SR	l₁	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃	l₄	m₁	m₂	m₃

237-ZD-30-45-C-SW	237-ZD-30-45-C-SR	1.18	1.77	M 4	0.17	0.12	0.30	0.16	0.17	0.34 +0.02	0.43	0.35	0.71	1.30	0.65
237-ZD-40-60-C-SW	237-ZD-40-60-C-SR	1.57	2.36	M 5	0.21	0.16	0.35	0.20	0.22	0.43 +0.02	0.63	0.47	0.98	1.77	0.89
237-ZD-50-75-C-SW	237-ZD-50-75-C-SR	1.97	2.95	M 6	0.25	0.24	0.45	0.24	0.26	0.51 +0.02	0.83	0.47	1.18	2.17	1.08
237-ZD-60-90-C-SW	237-ZD-60-90-C-SR	2.36	3.54	M 8	0.33	0.31	0.59	0.31	0.33	0.67 +0.02	1.02	0.55	1.42	2.60	1.30
237-ZD-80-120-C-SW	237-ZD-80-120-C-SR	3.15	4.72	M 10	0.41	0.39	0.79	0.39	0.41	0.83 +0.02	1.42	0.71	1.97	3.54	1.77

Mostrar / ocultar columnas

Medidas métricas

l₁	l₂	d₁	d₂	d₃	h₁	h₂	h₃	h₄ +0.02	l₃	l₄	m₁	m₂	m₃

1.18	1.77	M 4	0.17	0.12	0.30	0.16	0.17	0.34	0.43	0.35	0.71	1.30	0.65
1.57	2.36	M 5	0.21	0.16	0.35	0.20	0.22	0.43	0.63	0.47	0.98	1.77	0.89
1.97	2.95	M 6	0.25	0.24	0.45	0.24	0.26	0.51	0.83	0.47	1.18	2.17	1.08
2.36	3.54	M 8	0.33	0.31	0.59	0.31	0.33	0.67	1.02	0.55	1.42	2.60	1.30
3.15	4.72	M 10	0.41	0.39	0.79	0.39	0.41	0.83	1.42	0.71	1.97	3.54	1.77

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$412.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$412.80
100	249	Mex$378.40
250	499	Mex$344.00
≥ 500		Mex$309.60

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.066 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
