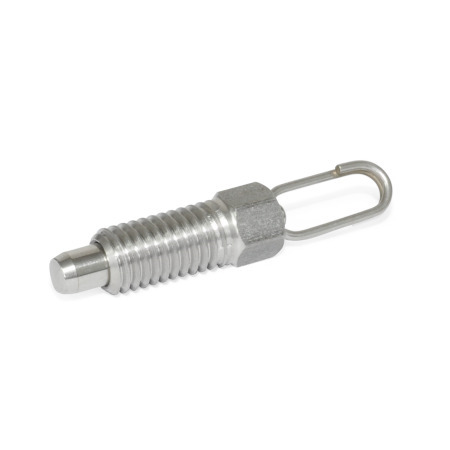

Posicionadores de indexado GN 717

Tipo: D - Con bucle de alambre, sin contratuerca
Material: NI - Acero inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Lista de tipos de posicionadores de indexado Información de la capacidad de carga Roscas métricas ISO DIN 13 Roscas finas métricas ISO DIN 13 Características del acero inoxidable

Descripción del producto

Los pernos de retención GN 717 se caracterizan por sus pequeñas dimensiones. Estos pernos de retención son de aplicación universal debido a que previenen errores de alineación y posicionamiento de los orificios de retención.

El tipo A con anilla de tracción puede accionarse con el dedo en lugares inaccesibles. Si los pernos de retención han de instalarse en áreas no accesibles a mano, se puede utilizar el tipo D con ojal de tracción para realizar el accionamiento a distancia. Por ejemplo, esto es posible con un cable de retención GN 111.2.

Durante el montaje, no deben excederse los pares de apriete máximos indicados en la tabla al fijar la contratuerca.

Especificación

Guía
Acero inoxidableNI AISI 303

Pasador del posicionador
Acero inoxidable AISI 303

Anilla / ojal de tracción
Acero inoxidable AISI 301

Muelle de compresión
Acero inoxidable AISI 301

Tuerca de bloqueo ISO 4035 / ISO 8675
Acero inoxidable

RoHS

Accesorio

GN 909.5 Tuercas hexagonales finas (Stainless Steel)
GN 412.3 Casquillos de posición con cono (Acero)
GN 412.1 Bloques de montaje

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza A - Con anillo de elevación, sin contratuerca	Número de pieza AK - Con anillo de elevación, con contratuerca	Número de pieza D - Con bucle de alambre, sin contratuerca	Número de pieza DK - Con bucle de alambre, con contratuerca	d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₃	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga del muelle ≈ Inicial	Final


717-5-3/8X16-A-NI	717-5-3/8X16-AK-NI	717-5-3/8X16-D-NI	717-5-3/8X16-DK-NI	0.197 -0.05 / +0.03/+0.08	3/8 x 16	0.71	0.28	0.45	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-1/2X13-A-NI	717-6-1/2X13-AK-NI	717-6-1/2X13-D-NI	717-6-1/2X13-DK-NI	0.236 -0.05 / +0.03/+0.08	1/2 x 13	0.94	0.37	0.54	2.25	0.24	0.79	0.30	0.65	2.14	0.82	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-5/8X11-A-NI	717-8-5/8X11-AK-NI	717-8-5/8X11-D-NI	717-8-5/8X11-DK-NI	0.315 -0.05 / +0.03/+0.08	5/8 x 11	1.18	0.46	0.77	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-5/8X11-A-NI	717-10-5/8X11-AK-NI	717-10-5/8X11-D-NI	717-10-5/8X11-DK-NI	0.394 -0.05 / +0.03/+0.08	5/8 x 11	1.18	0.46	0.77	2.94	0.39	1.02	0.35	0.89	2.79	1.02	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)
717-3-M6-A-NI	717-3-M6-AK-NI	717-3-M6-D-NI	717-3-M6-DK-NI	0.118 -0.05 / +0.03/+0.08	M 6	0.55	0.24	0.27	1.32	0.14	0.47	0.18	0.39	1.30	0.51	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-3-M6X0.75-A-NI	717-3-M6X0.75-AK-NI	717-3-M6X0.75-D-NI	717-3-M6X0.75-DK-NI	0.118 -0.05 / +0.03/+0.08	M 6 x 0.75	0.55	0.24	0.27	1.32	0.14	0.47	0.18	0.39	1.30	0.51	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M6-A-NI	717-4-M6-AK-NI	717-4-M6-D-NI	717-4-M6-DK-NI	0.157 -0.05 / +0.03/+0.08	M 6	0.55	0.24	0.27	1.32	0.16	0.47	0.18	0.39	1.31	0.51	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M8X1-A-NI	717-4-M8X1-AK-NI	717-4-M8X1-D-NI	717-4-M8X1-DK-NI	0.157 -0.05 / +0.03/+0.08	M 8 x 1	0.55	0.24	0.36	1.59	0.18	0.63	0.24	0.53	1.65	0.61	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8-A-NI	717-5-M8-AK-NI	717-5-M8-D-NI	717-5-M8-DK-NI	0.197 -0.05 / +0.03/+0.08	M 8	0.71	0.28	0.36	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8X1-A-NI	717-5-M8X1-AK-NI	717-5-M8X1-D-NI	717-5-M8X1-DK-NI	0.197 -0.05 / +0.03/+0.08	M 8 x 1	0.71	0.28	0.36	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M10X1-A-NI	717-5-M10X1-AK-NI	717-5-M10X1-D-NI	717-5-M10X1-DK-NI	0.197 -0.05 / +0.03/+0.08	M 10 x 1	0.71	0.28	0.45	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-M10-A-NI	717-6-M10-AK-NI	717-6-M10-D-NI	717-6-M10-DK-NI	0.236 -0.05 / +0.03/+0.08	M 10	0.94	0.37	0.45	2.25	0.24	0.79	0.30	0.67	2.14	0.82	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
717-6-M12X1.5-A-NI	717-6-M12X1.5-AK-NI	717-6-M12X1.5-D-NI	717-6-M12X1.5-DK-NI	0.236 -0.05 / +0.03/+0.08	M 12 x 1.5	0.94	0.37	0.54	2.25	0.24	0.79	0.30	0.65	2.14	0.82	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-M12-A-NI	717-8-M12-AK-NI	717-8-M12-D-NI	717-8-M12-DK-NI	0.315 -0.05 / +0.03/+0.08	M 12	1.18	0.46	0.54	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M12X1.5-A-NI	717-8-M12X1.5-AK-NI	717-8-M12X1.5-D-NI	717-8-M12X1.5-DK-NI	0.315 -0.05 / +0.03/+0.08	M 12 x 1.5	1.18	0.46	0.54	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M16X1.5-A-NI	717-8-M16X1.5-AK-NI	717-8-M16X1.5-D-NI	717-8-M16X1.5-DK-NI	0.315 -0.05 / +0.03/+0.08	M 16 x 1.5	1.18	0.46	0.77	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-M16X1.5-A-NI	717-10-M16X1.5-AK-NI	717-10-M16X1.5-D-NI	717-10-M16X1.5-DK-NI	0.394 -0.05 / +0.03/+0.08	M 16 x 1.5	1.18	0.46	0.77	2.94	0.39	1.02	0.35	0.89	2.79	1.02	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₃	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga del muelle ≈ Inicial	Final

0.197	3/8 x 16	0.71	0.28	0.45	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	1/2 x 13	0.94	0.37	0.54	2.25	0.24	0.79	0.30	0.65	2.14	0.82	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	5/8 x 11	1.18	0.46	0.77	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	5/8 x 11	1.18	0.46	0.77	2.94	0.39	1.02	0.35	0.89	2.79	1.02	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₃	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga del muelle ≈ Inicial	Final

0.118	M 6	0.55	0.24	0.27	1.32	0.14	0.47	0.18	0.39	1.30	0.51	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.118	M 6 x 0.75	0.55	0.24	0.27	1.32	0.14	0.47	0.18	0.39	1.30	0.51	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 6	0.55	0.24	0.27	1.32	0.16	0.47	0.18	0.39	1.31	0.51	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 8 x 1	0.55	0.24	0.36	1.59	0.18	0.63	0.24	0.53	1.65	0.61	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8	0.71	0.28	0.36	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8 x 1	0.71	0.28	0.36	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 10 x 1	0.71	0.28	0.45	1.77	0.20	0.63	0.24	0.53	1.67	0.61	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	M 10	0.94	0.37	0.45	2.25	0.24	0.79	0.30	0.67	2.14	0.82	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
0.236	M 12 x 1.5	0.94	0.37	0.54	2.25	0.24	0.79	0.30	0.65	2.14	0.82	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	M 12	1.18	0.46	0.54	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 12 x 1.5	1.18	0.46	0.54	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 16 x 1.5	1.18	0.46	0.77	2.80	0.31	0.94	0.35	0.81	2.63	1.02	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	M 16 x 1.5	1.18	0.46	0.77	2.94	0.39	1.02	0.35	0.89	2.79	1.02	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

Min	Max	Price
1	99	Mex$163.80
100	249	Mex$150.15
250	499	Mex$136.50
≥ 500		Mex$122.85
