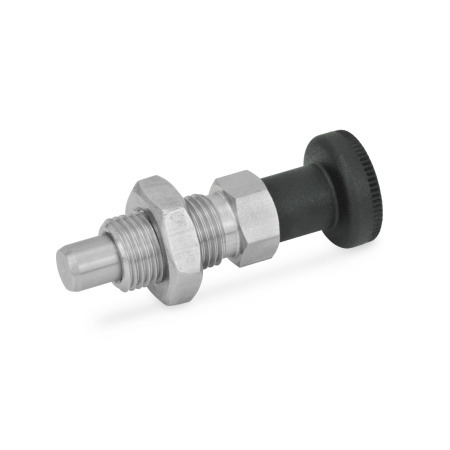

Posicionadores de indexado GN 717

Tipo: BK - Sin bloqueo, con contratuerca
Material: NI - Acero inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Lista de tipos de posicionadores de indexado Información de la capacidad de carga Roscas métricas ISO DIN 13 Roscas finas métricas ISO DIN 13 Características del plástico Características del acero inoxidable

Descripción del producto

Los pernos de retención GN 717 se caracterizan por sus pequeñas dimensiones. Estos pernos de retención son de aplicación universal debido a que previenen errores de alineación y posicionamiento de los orificios de retención.

Los tipos C / CK con bloqueo de posición se utilizan en aplicaciones en las que el pasador debe mantenerse retraído.

Durante el montaje, no deben excederse los pares de apriete máximos indicados en la tabla al fijar la contratuerca.

Especificación

Guía
Acero inoxidableNI AISI 303

Pasador del posicionador
Acero inoxidable AISI 303

Pomo
Tecnopolímero, Poliamida (PA)

Negro acabado mate
No desmontable

Muelle de presión
Acero inoxidable AISI 301

Tuerca de bloqueo Il ISO 4035 / ISO 8675
Acero inoxidable

Negro, acabado mate
No desmontable

RoHS

Accesorio

GN 909.5 Tuercas hexagonales finas
GN 412.3 Casquillos de posición con cono (Acero)
GN 412.1 Bloques de montaje

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga de muelle ≈ Inicial	Final


717-5-3/8X16-B-NI	717-5-3/8X16-BK-NI	717-5-3/8X16-C-NI	717-5-3/8X16-CK-NI	0.197 -0.05 / +0.03/+0.08	3/8 x 16	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-1/2X13-B-NI	717-6-1/2X13-BK-NI	717-6-1/2X13-C-NI	717-6-1/2X13-CK-NI	0.236 -0.05 / +0.03/+0.08	1/2 x 13	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-5/8X11-B-NI	717-8-5/8X11-BK-NI	717-8-5/8X11-C-NI	717-8-5/8X11-CK-NI	0.315 -0.05 / +0.03/+0.08	5/8 x 11	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-5/8X11-B-NI	717-10-5/8X11-BK-NI	717-10-5/8X11-C-NI	717-10-5/8X11-CK-NI	0.394 -0.05 / +0.03/+0.08	5/8 x 11	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)
717-3-M6-B-NI	717-3-M6-BK-NI	717-3-M6-C-NI	717-3-M6-CK-NI	0.118 -0.05 / +0.03/+0.08	M 6	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-3-M6X0.75-B-NI	717-3-M6X0.75-BK-NI	717-3-M6X0.75-C-NI	717-3-M6X0.75-CK-NI	0.118 -0.05 / +0.03/+0.08	M 6 x 0.75	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M6-B-NI	717-4-M6-BK-NI	717-4-M6-C-NI	717-4-M6-CK-NI	0.157 -0.05 / +0.03/+0.08	M 6	0.47	0.27	1.20	0.16	0.47	0.18	0.39	1.30	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M8X1-B-NI	717-4-M8X1-BK-NI	717-4-M8X1-C-NI	717-4-M8X1-CK-NI	0.157 -0.05 / +0.03/+0.08	M 8 x 1	0.63	0.36	1.56	0.18	0.63	0.24	0.53	1.69	0.37	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8-B-NI	717-5-M8-BK-NI	717-5-M8-C-NI	717-5-M8-CK-NI	0.197 -0.05 / +0.03/+0.08	M 8	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8X1-B-NI	717-5-M8X1-BK-NI	717-5-M8X1-C-NI	717-5-M8X1-CK-NI	0.197 -0.05 / +0.03/+0.08	M 8 x 1	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M10X1-B-NI	717-5-M10X1-BK-NI	717-5-M10X1-C-NI	717-5-M10X1-CK-NI	0.197 -0.05 / +0.03/+0.08	M 10 x 1	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-M10-B-NI	717-6-M10-BK-NI	717-6-M10-C-NI	717-6-M10-CK-NI	0.236 -0.05 / +0.03/+0.08	M 10	0.71	0.45	1.93	0.24	0.79	0.30	0.67	2.05	0.41	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
717-6-M12X1.5-B-NI	717-6-M12X1.5-BK-NI	717-6-M12X1.5-C-NI	717-6-M12X1.5-CK-NI	0.236 -0.05 / +0.03/+0.08	M 12 x 1.5	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-M12-B-NI	717-8-M12-BK-NI	717-8-M12-C-NI	717-8-M12-CK-NI	0.315 -0.05 / +0.03/+0.08	M 12	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M12X1.5-B-NI	717-8-M12X1.5-BK-NI	717-8-M12X1.5-C-NI	717-8-M12X1.5-CK-NI	0.315 -0.05 / +0.03/+0.08	M 12 x 1.5	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M16X1.5-B-NI	717-8-M16X1.5-BK-NI	717-8-M16X1.5-C-NI	717-8-M16X1.5-CK-NI	0.315 -0.05 / +0.03/+0.08	M 16 x 1.5	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-M16X1.5-B-NI	717-10-M16X1.5-BK-NI	717-10-M16X1.5-C-NI	717-10-M16X1.5-CK-NI	0.394 -0.05 / +0.03/+0.08	M 16 x 1.5	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga de muelle ≈ Inicial	Final

0.197	3/8 x 16	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	1/2 x 13	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	5/8 x 11	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	5/8 x 11	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga de muelle ≈ Inicial	Final

0.118	M 6	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.118	M 6 x 0.75	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 6	0.47	0.27	1.20	0.16	0.47	0.18	0.39	1.30	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 8 x 1	0.63	0.36	1.56	0.18	0.63	0.24	0.53	1.69	0.37	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8 x 1	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 10 x 1	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	M 10	0.71	0.45	1.93	0.24	0.79	0.30	0.67	2.05	0.41	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
0.236	M 12 x 1.5	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	M 12	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 12 x 1.5	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 16 x 1.5	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	M 16 x 1.5	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)
