GN 509 Unidades de transferencia con bola Acero / acero inoxidable

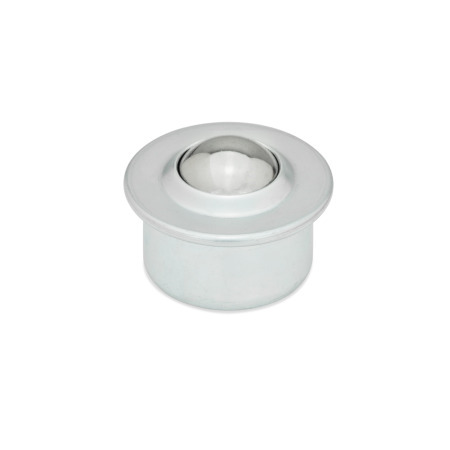

Unidades de transferencia con bola GN 509: Acero / acero inoxidable
Material carcasa: S - Chapa de acero
Load ball material: NI - Acero inoxidable
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Vista general de los tipos de elementos de deslizamiento con bola Instrucciones técnicas Características del plástico Características del acero inoxidable

Descripción del producto

Las unidades de transferencia con bola GN 509 se utilizan, por ejemplo, en tecnología de cintas transportadoras o en mesas de envasado para mover cargas pesadas en cualquier dirección sin gran esfuerzo. El cojinete de rodillos de la bola y el anillo de fieltro para la protección contra el polvo garantizan un funcionamiento fiable y una larga vida útil.

El diámetro d2 incorpora una parte cónica en la zona superior, bajo la brida, que permite instalarlo firmemente y con facilidad.

Especificación

Carcasa

  • Chapa de aceroS
    Zincado, acabado pasivado azul
  • Chapa de acero inoxidableN
    AISI 304 / AISI 420

Bola de carga

  • Para carcasa acero
    • Acero, Acabado lisoBL
    • PlásticoKU, poliacetal (POM)
    • Acero inoxidableNI AISI 420
  • Para carcasa acero inoxidable
    Acero inoxidableNI AISI 420C

Bolas del cojinete

  • Acero, acabado liso para bola de carga BL
  • Acero inoxidable AISI 420C para bola de carga KU / NI

Protección antipolvo para talla 22 / 30
Fieltro

RoHS

Accesorio

Retenes de fijación GN 509.3 (Elementos de montaje para unidades de transferencia con bola)

GN 509 Unidades de transferencia con bola, de acero / acero inoxidable boceto
Ocultar dibujo técnico
GN 509 Unidades de transferencia con bola, de acero / acero inoxidable boceto

Opciones del artículo / Tabla
Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)
Tamañod1
Bola de carga		d2 ±0.004d3h1 ±0.012h2 ±0.012h3 ±0.012h4Capacidad de carga C
SBL
SKU
SNI
NNI
150.620.9451.220.4530.3740.1970.11112 lbf (500 N)15.74 lbf (70 N)67.44 lbf (300 N)67.44 lbf (300 N)
220.871.4171.770.7760.3860.2360.11270 lbf (1200 N)22.48 lbf (100 N)202 lbf (900 N)202 lbf (900 N)
30*1.191.7722.170.9450.5430.2760.15450 lbf (2000 N)33.72 lbf (150 N)337 lbf (1500 N)-
* No disponible en versión NNI.

Armar y cotizar.
Tamaño
Material carcasa


Load ball material
Tamaño
Material carcasa


Load ball material

Disposición y selección de tamaño

A la hora de determinar el tamaño de las unidades de transferencia con bola, es necesario tener en cuenta no solo el peso, sino también el tamaño y la naturaleza de la superficie de la base de la carga.

La distancia máxima entre las unidades de transferencia con bola "a2" (suponiendo una superficie de base plana) se calcula dividiendo la longitud del borde más corto de la carga entre 2.5. Esto garantiza que la carga siempre descanse sobre las unidades de transferencia con bola, evitando que se vuelque en los espacios entre ellas.

La capacidad de carga necesaria de las unidades de transferencia con bola se calcula dividiendo el peso de la carga entre 3. Esto resulta de la suposición de que, debido a las tolerancias de la superficie de la base de carga y de las unidades de transferencia con bola, normalmente solo se utilizan tres unidades de transferencia con bola.
Sketch GN 509

a1 = Longitud de borde más corto de la carga

a2 = Distancia máxima entre unidades de transferencia con bola

a2 = a1/2.5

F1 = peso de carga

F2 = carga por unidad de transferencia con bola

F2 = F1/3

Velocidad y fricción

La velocidad de transporte admisible es de hasta 2 m/s. Con unidades de transferencia con bola más grandes a velocidades superiores a 1 m / s, dependiendo del peso de la carga, se debe esperar un aumento de la temperatura.

Los valores de fricción de las unidades de transferencia con bola son de aproximadamente 0.005 µ a una velocidad de 1 m/s. Sin embargo, este valor está sujeto a grandes variaciones en función de las condiciones de funcionamiento.

En comparación con las unidades de transferencia con bola con alojamiento de chapa de acero (GN 509), las que tienen alojamiento de acero sólido (GN 509.1) tienen una mayor rigidez. En este caso, pueden aplicarse los valores estáticos de las bolas de acero.

Se recomienda la lubricación como protección contra la corrosión. Pueden aplicarse los reglamentos de cojinetes de rodillos generales. En la mayoría de las aplicaciones, es posible prescindir de la lubricación.

Resistencia al calor

Las unidades de transferencia con bola a partir del tamaño 36 están equipadas con un sello de fieltro como protección contra la entrada de polvo y suciedad. Con esta versión, la temperatura máxima de funcionamiento es de 212 °F (100 °C) para las bolas de acero.

Las unidades de transferencia con bola sin sello de fieltro también pueden usarse a temperaturas mayores. Sin embargo, esto llevará a una menor calificación nominal de la carga (C). Se aplican los siguientes valores de referencia:

257 °F (125 °C) ./. 10 %
302 °F (150 °C) ./. 20 %
338 °F (170 °C) ./. 30 %
392 °F (200 °C) ./. 50 %

La temperatura máxima de funcionamiento para las unidades de transferencia con bola, la cual es de plástico, es de 140 °F (60 °C).

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$240.00
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
149Mex$240.00
5099Mex$220.00
100249Mex$200.00
≥ 250Mex$180.00
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.089 lbs
