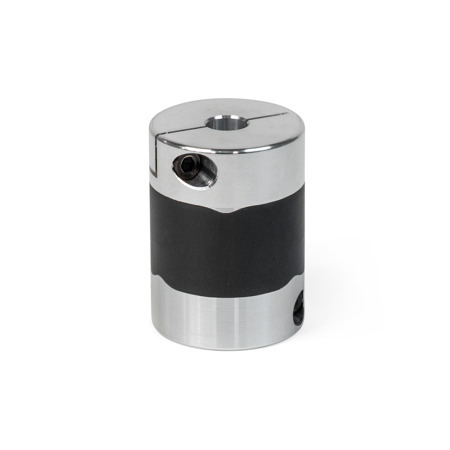

Acoplamientos de alto rendimiento GN 2248

Acoplamientos - Tipos Información general de acoplamientos Información de montaje para acoplamientos Información técnica de los acoplamientos Tolerancias fundamentales ISO Características del plástico

Descripción del producto

Los acoplamientos de alto rendimiento GN 2248 transmiten la posición angular y el par con alta precisión y sin juego. El elemento de elastómero une los cubos de sujeción entre sí, compensando las desalineaciones de los ejes y la falta de concentricidad. Los cubos de sujeción garantizan una instalación sencilla.

Los acoplamientos de alto rendimiento GN 2248 se utilizan principalmente en aplicaciones en las que se requiere precisión en el posicionamiento y la transmisión del movimiento, por ejemplo, en la tecnología de accionamientos en bancos de trabajo o aplicaciones similares.

Especificación

Cubo
AluminioAL

Elemento de elastómero
Hydrogenated acrylonitrile butadiene rubberH
(HNBR)

Negro
Dureza 75 ± 5 Shore A

Temperatura de trabajo
-4 °F a +176 °F (-20 °C a +80 °C)

Tornillos de cabeza allen ISO 4762
Acero, acabado ennegrecido

RoHS

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza	d₁	d₂ - d₃ H8 Tolerancia de eje recomendada h7	d₄	l₁	l₂ Máx. profundidad de inserción del eje	l₃	l₄

2248-15-B4-4-AL-H	0.59	4-4 H8 / h7	M 1.6	0.91	0.26	0.08	0.20
2248-15-B4-5-AL-H	0.59	4-5 H8 / h7	M 1.6	0.91	0.26	0.08	0.20
2248-15-B5-5-AL-H	0.59	5-5 H8 / h7	M 1.6	0.91	0.26	0.08	0.20
2248-19-B5-5-AL-H	0.75	5-5 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B5-6-AL-H	0.75	5-6 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B5-8-AL-H	0.75	5-8 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B6-6-AL-H	0.75	6-6 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B6-8-AL-H	0.75	6-8 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-19-B8-8-AL-H	0.75	8-8 H8 / h7	M 2	1.02	0.30	0.10	0.26
2248-25-B6-6-AL-H	0.98	6-6 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B6-8-AL-H	0.98	6-8 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B6-10-AL-H	0.98	6-10 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B8-8-AL-H	0.98	8-8 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B8-10-AL-H	0.98	8-10 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-25-B10-10-AL-H	0.98	10-10 H8 / h7	M 2.5	1.26	0.37	0.13	0.35
2248-30-B8-8-AL-H	1.18	8-8 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B8-10-AL-H	1.18	8-10 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B8-12-AL-H	1.18	8-12 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B10-10-AL-H	1.18	10-10 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B10-12-AL-H	1.18	10-12 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-30-B12-12-AL-H	1.18	12-12 H8 / h7	M 3	1.42	0.43	0.16	0.43
2248-39-B12-12-AL-H	1.54	12-12 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B12-14-AL-H	1.54	12-14 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B12-16-AL-H	1.54	12-16 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B14-14-AL-H	1.54	14-14 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B14-16-AL-H	1.54	14-16 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-39-B16-16-AL-H	1.54	16-16 H8 / h7	M 4	1.89	0.61	0.18	0.57
2248-56-B20-20-AL-H	2.20	20-20 H8 / h7	M 5	2.36	0.77	0.22	0.79
2248-56-B20-25-AL-H	2.20	20-25 H8 / h7	M 5	2.36	0.77	0.22	0.79
2248-56-B25-25-AL-H	2.20	25-25 H8 / h7	M 5	2.36	0.77	0.22	0.79

d₁	Par de apriete de los tornillos en Nm ≈	Par nominal en Nm	Máx. velocidad de rotación (rpm)	Momento de inercia en kgm²	Rigidez a la torsión estática en Nm/rueda	Máx. compensación de eje Lateral	Axial en mm	Angular en °

0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5

d₁	d₂ - d₃ H8 Tolerancia de eje recomendada h7	d₄	l₁	l₂ Máx. profundidad de inserción del eje	l₃	l₄

0.59	4-4	4-5	5-5	-	-	-	M 1.6	0.91	0.26	0.08	0.20
0.75	5-5	5-6	5-8	6-6	6-8	8-8	M 2	1.02	0.30	0.10	0.26
0.98	6-6	6-8	6-10	8-8	8-10	10-10	M 2.5	1.26	0.37	0.13	0.35
1.18	8-8	8-10	8-12	10-10	10-12	12-12	M 3	1.42	0.43	0.16	0.43
1.54	12-12	12-14	12-16	14-14	14-16	16-16	M 4	1.89	0.61	0.18	0.57
2.20	20-20	20-25	25-25	-	-	-	M 5	2.36	0.77	0.22	0.79

d₁	Par de apriete de los tornillos en Nm ≈	Par nominal en Nm	Máx. velocidad de rotación (rpm)	Momento de inercia en kgm²	Rigidez a la torsión estática en Nm/rueda	Máx. compensación de eje Lateral	Axial en mm	Angular en °

0.59	0.25	1.1	42000	2.3 x 10^{^-7}	43	0.01	± 0.2	1.5
0.75	0.5	2.1	33000	6.9 x 10^{^-7}	88	0.01	± 0.2	1.5
0.98	1	4	25000	2.5 x 10^{^-6}	140	0.01	± 0.2	1.5
1.18	1.5	6.3	21000	6 x 10^{^-6}	220	0.01	± 0.3	1.5
1.54	2.5	13.5	16000	2.3 x 10^{^-5}	520	0.01	± 0.3	1.5
2.20	7	35	11000	1.2 x 10^{^-4}	1500	0.01	± 0.3	1.5
