GN 2262 Acoplamientos rígidos Aluminio, ranurado, para velocidades de rotación elevadas

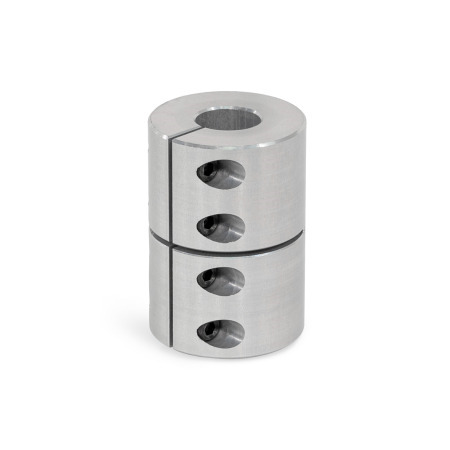

Acoplamientos rígidos GN 2262: Aluminio, ranurado, para velocidades de rotación elevadas

Código de orificio: B - Sin chavetero

Acoplamientos - Tipos Ranuras WN 6885 / DIN 6885-1 Tolerancias fundamentales ISO

Descripción del producto

Los acoplamientos rígidos GN 2262 conectan ejes soportados o se usan como acoplamientos para extensiones de ejes. Transmiten posiciones angulares a velocidades elevadas con precisión y sin juego, sin necesidad de compensar errores de alineación ni tolerancias de concentricidad. El diseño ranurado los hace muy fáciles de instalar.

Con el código de orificio K, el chavetero siempre está integrado en ambos orificios d₂ and d₃.

Especificación

Acoplamiento
AluminioAL
Acabado anodizado, color natural

Tornillos de cabeza allen ISO 4762
Acero, acabado ennegrecido

Temperatura de trabajo
-40 °F a +212 °F (-40 °C a +100 °C)

RoHS

GN 2262 Acoplamientos rígidos, aluminio, ranurado, para velocidades de rotación elevadas boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Código de orificio

B	Sin chavetero
K	Con chavetero

Número de pieza B - Sin chavetero	Número de pieza K - Con chavetero	d₁	d₂ -d₃ H8 Tolerancia del eje recomendada h7	d₄	l₁	l₂ Máx. profundidad de inserción del eje	l₃	Par de apriete de los tornillos en Nm ≈	Par nominal en Nm	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm²


2262-16-B6-6-AL	2262-16-K6-6-AL	0.63	6-6 H8 / h7	M 2	0.87	0.43	0.20	0.5	1	39000	3.4 x 10^{^-7}
2262-20-B8-8-AL	2262-20-K8-8-AL	0.79	8-8 H8 / h7	M 2	0.94	0.47	0.28	0.5	2.5	31000	9.2 x 10^{^-7}
2262-25-B10-10-AL	2262-25-K10-10-AL	0.98	10-10 H8 / h7	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
2262-25-B12-12-AL	2262-25-K12-12-AL	0.98	12-12 H8 / h7	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
2262-32-B14-14-AL	2262-32-K14-14-AL	1.26	14-14 H8 / h7	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}
2262-32-B15-15-AL	2262-32-K15-15-AL	1.26	15-15 H8 / h7	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ -d₃ H8 Tolerancia del eje recomendada h7	d₄	l₁	l₂ Máx. profundidad de inserción del eje	l₃	Par de apriete de los tornillos en Nm ≈	Par nominal en Nm	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm²

0.63	6-6	M 2	0.87	0.43	0.20	0.5	1	39000	3.4 x 10^{^-7}
0.79	8-8	M 2	0.94	0.47	0.28	0.5	2.5	31000	9.2 x 10^{^-7}
0.98	10-10	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
0.98	12-12	M 2.5	1.42	0.71	0.35	1	4.5	25000	3.4 x 10^{^-6}
1.26	14-14	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}
1.26	15-15	M 3	1.57	0.79	0.43	1.5	10	19000	1 x 10^{^-5}

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,746.60

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	4	Mex$1,746.60
5	9	Mex$1,601.05
10	24	Mex$1,455.50
≥ 25		Mex$1,309.95

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.022 lbs
