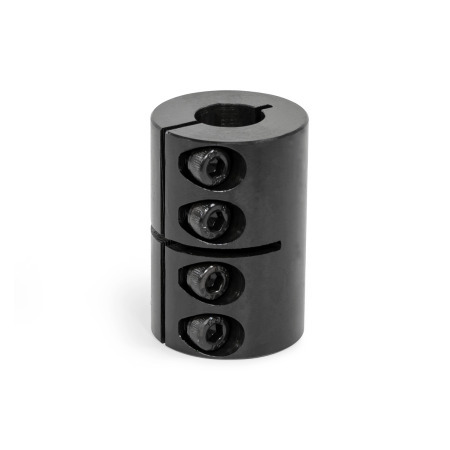

Acoplamientos rígidos GN 2260

Código de orificio: B - Sin chavetero
Material: ST - Acero

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Acoplamientos - Tipos Ranuras WN 6885 / DIN 6885-1 Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Los acoplamientos rígidos GN 2260 conectan ejes soportados o se usan como acoplamientos para extensiones de ejes. Transmiten posiciones angulares y pares elevados con precisión y sin juego, sin necesidad de compensar errores de alineación ni tolerancias de concentricidad. El diseño ranurado los hace muy fáciles de instalar.

Con el código de orificio K, el chavetero siempre está integrado en ambos orificios d₂ and d₃. Para aplicaciones con fuertes vibraciones, se recomienda bloqueo de rosca para los tornillos de fijación.

Especificación

Acoplamiento

AceroST
Acabado ennegrecido
Acero inoxidableNI AISI 303
Acabado liso

Tornillos de cabeza allen ISO 4762

Acero, acabado ennegrecido para ST
Acero inoxidable A2 para NI

Temperatura de trabajo
-40 °F a +347 °F (-40 °C a +175 °C)

RoHS

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza B - Sin chavetero	Número de pieza K - Con chavetero	d₁	d₂ - d₃ H7	d₄	l₁ ±0.04	l₂ Máx. profundidad de inserción del eje	l₃	Par de apriete de los tornillos en Nm≈ ST	NI	Par nominal en Nm ST	NI	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm² ST	NI

2260-18-B6-6-ST	2260-18-K6-6-ST	0.71	6-6 H7	M 3	1.18 ±0.04	0.57	0.22	2	-	30	-	157.48	2.02 x 10^{^-6}	-
2260-24-B8-8-ST	2260-24-K8-8-ST	0.94	8-8 H7	M 3	1.38 ±0.04	0.67	0.33	3	-	50	-	157.48	7.91 x 10^{^-6}	-
2260-29-B10-10-ST	2260-29-K10-10-ST	1.14	10-10 H7	M 4	1.77 ±0.04	0.85	0.39	4.5	-	100	-	157.48	2.16 x 10^{^-5}	-
2260-29-B12-12-ST	2260-29-K12-12-ST	1.14	12-12 H7	M 4	1.77 ±0.04	0.85	0.39	4.5	-	100	-	157.48	2.16 x 10^{^-5}	-
2260-34-B14-14-ST	2260-34-K14-14-ST	1.34	14-14 H7	M 5	1.97 ±0.04	0.94	0.45	9	-	190	-	157.48	4.33 x 10^{^-5}	-
2260-34-B15-15-ST	2260-34-K15-15-ST	1.34	15-15 H7	M 5	1.97 ±0.04	0.94	0.45	9	-	190	-	157.48	4.33 x 10^{^-5}	-
2260-34-B16-16-ST	2260-34-K16-16-ST	1.34	16-16 H7	M 5	1.97 ±0.04	0.94	0.45	9	-	190	-	157.48	4.12 x 10^{^-5}	-
2260-42-B20-20-ST	2260-42-K20-20-ST	1.65	20-20 H7	M 6	2.56 ±0.04	1.24	0.63	15	-	350	-	157.48	1.37 x 10^{^-4}	-
2260-45-B25-25-ST	2260-45-K25-25-ST	1.77	25-25 H7	M 6	2.95 ±0.04	1.44	0.69	15	-	390	-	157.48	2.12 x 10^{^-4}	-
2260-53-B30-30-ST	2260-53-K30-30-ST	2.09	30-30 H7	M 6	3.27 ±0.04	1.59	0.81	15	-	475	-	157.48	4.51 x 10^{^-4}	-
2260-67-B35-35-ST	2260-67-K35-35-ST	2.64	35-35 H7	M 8	3.74 ±0.04	1.83	0.98	40	-	1100	-	157.48	1.33 x 10^{^-3}	-
2260-77-B40-40-ST	2260-77-K40-40-ST	3.03	40-40 H7	M 8	4.25 ±0.04	2.09	1.18	40	-	1325	-	157.48	2.65 x 10^{^-3}	-
2260-85-B50-50-ST	2260-85-K50-50-ST	3.35	50-50 H7	M 10	4.88 ±0.04	2.40	1.30	84	-	2250	-	157.48	4.36 x 10^{^-3}	-

Número de pieza B - Sin chavetero	Número de pieza K - Con chavetero	d₁	d₂ - d₃ H7	d₄	l₁ ±0.04	l₂ Máx. profundidad de inserción del eje	l₃	Par de apriete de los tornillos en Nm≈ ST	NI	Par nominal en Nm ST	NI	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm² ST	NI

2260-18-B6-6-NI	2260-18-K6-6-NI	0.71	6-6 H7	M 3	1.18 ±0.04	0.57	0.22	-	1.6	-	25	157.48	-	2.04 x 10^{^-6}
2260-24-B8-8-NI	2260-24-K8-8-NI	0.94	8-8 H7	M 3	1.38 ±0.04	0.67	0.33	-	1.6	-	40	157.48	-	8.01 x 10^{^-6}
2260-29-B10-10-NI	2260-29-K10-10-NI	1.14	10-10 H7	M 4	1.77 ±0.04	0.85	0.39	-	3.9	-	90	157.48	-	2.19 x 10^{^-5}
2260-29-B12-12-NI	2260-29-K12-12-NI	1.14	12-12 H7	M 4	1.77 ±0.04	0.85	0.39	-	3.9	-	90	157.48	-	2.19 x 10^{^-5}
2260-34-B14-14-NI	2260-34-K14-14-NI	1.34	14-14 H7	M 5	1.97 ±0.04	0.94	0.45	-	7.6	-	160	157.48	-	4.39 x 10^{^-5}
2260-34-B15-15-NI	2260-34-K15-15-NI	1.34	15-15 H7	M 5	1.97 ±0.04	0.94	0.45	-	7.6	-	160	157.48	-	4.38 x 10^{^-5}
2260-34-B16-16-NI	2260-34-K16-16-NI	1.34	16-16 H7	M 5	1.97 ±0.04	0.94	0.45	-	7.6	-	160	157.48	-	4.38 x 10^{^-5}
2260-42-B20-20-NI	2260-42-K20-20-NI	1.65	20-20 H7	M 6	2.56 ±0.04	1.24	0.63	-	13.2	-	300	157.48	-	1.39 x 10^{^-4}
2260-45-B25-25-NI	2260-45-K25-25-NI	1.77	25-25 H7	M 6	2.95 ±0.04	1.44	0.69	-	13.2	-	325	157.48	-	2.15 x 10^{^-4}
2260-53-B30-30-NI	2260-53-K30-30-NI	2.09	30-30 H7	M 6	3.27 ±0.04	1.59	0.81	-	13.2	-	400	157.48	-	4.57 x 10^{^-4}
2260-67-B35-35-NI	2260-67-K35-35-NI	2.64	35-35 H7	M 8	3.74 ±0.04	1.83	0.98	-	32	-	925	157.48	-	1.34 x 10^{^-3}
2260-77-B40-40-NI	2260-77-K40-40-NI	3.03	40-40 H7	M 8	4.25 ±0.04	2.09	1.18	-	32	-	1100	157.48	-	2.69 x 10^{^-3}
2260-85-B50-50-NI	2260-85-K50-50-NI	3.35	50-50 H7	M 10	4.88 ±0.04	2.40	1.30	-	63	-	1875	157.48	-	1.41 x 10^{^-3}

d₁	d₂ - d₃ H7	d₄	l₁ ±0.04	l₂ Máx. profundidad de inserción del eje	l₃	Par de apriete de los tornillos en Nm≈ ST	NI	Par nominal en Nm ST	NI	Máx. velocidad de rotación (min^-1)	Momento de inercia en kgm² ST	NI

0.71	6-6	M 3	1.18	0.57	0.22	2	1.6	30	25	157.48	2.02 x 10^{^-6}	2.04 x 10^{^-6}
0.94	8-8	M 3	1.38	0.67	0.33	3	1.6	50	40	157.48	7.91 x 10^{^-6}	8.01 x 10^{^-6}
1.14	10-10	M 4	1.77	0.85	0.39	4.5	3.9	100	90	157.48	2.16 x 10^{^-5}	2.19 x 10^{^-5}
1.14	12-12	M 4	1.77	0.85	0.39	4.5	3.9	100	90	157.48	2.16 x 10^{^-5}	2.19 x 10^{^-5}
1.34	14-14	M 5	1.97	0.94	0.45	9	7.6	190	160	157.48	4.33 x 10^{^-5}	4.39 x 10^{^-5}
1.34	15-15	M 5	1.97	0.94	0.45	9	7.6	190	160	157.48	4.33 x 10^{^-5}	4.38 x 10^{^-5}
1.34	16-16	M 5	1.97	0.94	0.45	9	7.6	190	160	157.48	4.12 x 10^{^-5}	4.38 x 10^{^-5}
1.65	20-20	M 6	2.56	1.24	0.63	15	13.2	350	300	157.48	1.37 x 10^{^-4}	1.39 x 10^{^-4}
1.77	25-25	M 6	2.95	1.44	0.69	15	13.2	390	325	157.48	2.12 x 10^{^-4}	2.15 x 10^{^-4}
2.09	30-30	M 6	3.27	1.59	0.81	15	13.2	475	400	157.48	4.51 x 10^{^-4}	4.57 x 10^{^-4}
2.64	35-35	M 8	3.74	1.83	0.98	40	32	1100	925	157.48	1.33 x 10^{^-3}	1.34 x 10^{^-3}
3.03	40-40	M 8	4.25	2.09	1.18	40	32	1325	1100	157.48	2.65 x 10^{^-3}	2.69 x 10^{^-3}
3.35	50-50	M 10	4.88	2.40	1.30	84	63	2250	1875	157.48	4.36 x 10^{^-3}	1.41 x 10^{^-3}
