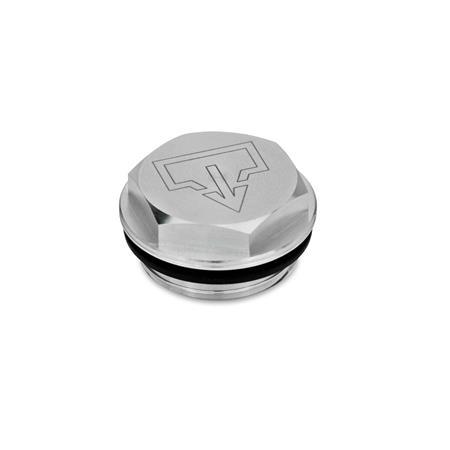

GN 741 Tapones de llenado / drenaje de líquido Aluminio, con o sin símbolo, resistente hasta 212 °F

Tapones de llenado / drenaje de líquido GN 741: Aluminio, con o sin símbolo, resistente hasta 212 °F

Tipo: AS - Con símbolo de drenaje, acabado liso
Identificación núm.: 1 - Sin perforación de ventilación

Descripción del producto

El diámetro exterior d₁ de los tapones de llenado / drenaje de líquido GN 741 coincide con los orificios de montaje para adaptarse a los agujeros de montaje para los accesorios de tubos conforme a la norma DIN 3852.

El sello está incrustado en una ranura radial, y por lo tanto no se puede perder o aplastar durante el apriete.

Especificación

Cuerpo
Aluminio, torneado fino
- Tipo OS, ES y AS
  Acabado liso
- Tipo OSS, ESS y ASS
  Acabado anodizado negro
- Símbolos grabados con láser
- Resistente a temperaturas de hasta
  212 °F (100 °C)

Sello
Caucho de acrilonitrilo butadieno (NBR)
Negro

RoHS

Bajo pedido

Con varilla de nivel

GN 741 Tapones de llenado / drenaje de líquido, de aluminio, con o sin símbolo, resistente hasta 212 °F boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

OS	Sin símbolo, acabado liso
OSS	Sin símbolo, acabado anodizado negro
ES	Con símbolo de llenado, acabado liso
ESS	Con símbolo de llenado, acabado anodizado negro
AS	Con símbolo de drenaje, acabado liso
ASS	Con símbolo de drenaje, acabado anodizado negro

Identificación núm.

1	Sin perforación de ventilación
2	Con perforación de ventilación

Número de pieza	d₁	d₂ Rosca de tubo	Rosca fina	d₃ Perforación para ventilación	d₄ Rosca	e ≈	l₁	l₂	s	t

741-19-M14X1.5-OS-1	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-OS-2	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-OSS-1	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-OSS-2	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-ES-1	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-ES-2	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-ESS-1	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-ESS-2	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-AS-1	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-AS-2	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-ASS-1	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-M14X1.5-ASS-2	0.75	-	M 14 x 1.5	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-OS-1	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-OS-2	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-OSS-1	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-OSS-2	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-ES-1	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-ES-2	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-ESS-1	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-ESS-2	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-AS-1	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-AS-2	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-ASS-1	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-19-G1/4-ASS-2	0.75	G 1/4	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
741-22-M16X1.5-OS-1	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-OS-2	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-OSS-1	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-OSS-2	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-ES-1	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-ES-2	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-ESS-1	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-ESS-2	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-AS-1	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-AS-2	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-ASS-1	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-M16X1.5-ASS-2	0.87	-	M 16 x 1.5	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-OS-1	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-OS-2	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-OSS-1	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-OSS-2	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-ES-1	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-ES-2	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-ESS-1	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-ESS-2	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-AS-1	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-AS-2	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-ASS-1	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-22-G3/8-ASS-2	0.87	G 3/8	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
741-26-M20X1.5-OS-1	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-OS-2	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-OSS-1	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-OSS-2	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-ES-1	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-ES-2	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-ESS-1	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-ESS-2	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-AS-1	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-AS-2	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-ASS-1	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-M20X1.5-ASS-2	1.02	-	M 20 x 1.5	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-OS-1	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-OS-2	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-OSS-1	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-OSS-2	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-ES-1	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-ES-2	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-ESS-1	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-ESS-2	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-AS-1	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-AS-2	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-ASS-1	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-26-G1/2-ASS-2	1.02	G 1/2	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
741-32-G3/4-OS-1	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-OS-2	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-OSS-1	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-OSS-2	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-ES-1	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-ES-2	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-ESS-1	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-ESS-2	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-AS-1	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-AS-2	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-ASS-1	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-G3/4-ASS-2	1.26	G 3/4	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-OS-1	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-OS-2	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-OSS-1	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-OSS-2	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-ES-1	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-ES-2	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-ESS-1	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-ESS-2	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-AS-1	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-AS-2	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-ASS-1	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M26X1.5-ASS-2	1.26	-	M 26 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-OS-1	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-OS-2	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-OSS-1	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-OSS-2	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-ES-1	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-ES-2	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-ESS-1	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-ESS-2	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-AS-1	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-AS-2	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-ASS-1	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-32-M27X1.5-ASS-2	1.26	-	M 27 x 1.5	0.08	M 5	1.23	0.67	0.35	1.06	0.31
741-40-M33X1.5-OS-1	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-OS-2	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-OSS-1	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-OSS-2	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-ES-1	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-ES-2	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-ESS-1	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-ESS-2	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-AS-1	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-AS-2	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-ASS-1	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-M33X1.5-ASS-2	1.57	-	M 33 x 1.5	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-OS-1	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-OS-2	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-OSS-1	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-OSS-2	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-ES-1	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-ES-2	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-ESS-1	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-ESS-2	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-AS-1	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-AS-2	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-ASS-1	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-40-G1-ASS-2	1.57	G 1	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
741-50-G11/4-OS-1	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-OS-2	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-OSS-1	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-OSS-2	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-ES-1	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-ES-2	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-ESS-1	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-ESS-2	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-AS-1	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-AS-2	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-ASS-1	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-G11/4-ASS-2	1.97	G 1 1/4	-	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-OS-1	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-OS-2	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-OSS-1	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-OSS-2	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-ES-1	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-ES-2	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-ESS-1	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-ESS-2	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-AS-1	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-AS-2	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-ASS-1	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M40X1.5-ASS-2	1.97	-	M 40 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-OS-1	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-OS-2	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-OSS-1	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-OSS-2	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-ES-1	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-ES-2	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-ESS-1	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-ESS-2	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-AS-1	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-AS-2	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-ASS-1	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X1.5-ASS-2	1.97	-	M 42 x 1.5	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-OS-1	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-OS-2	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-OSS-1	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-OSS-2	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-ES-1	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-ES-2	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-ESS-1	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-ESS-2	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-AS-1	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-AS-2	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-ASS-1	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-50-M42X2-ASS-2	1.97	-	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
741-60-G11/2-OS-1	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-OS-2	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-OSS-1	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-OSS-2	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-ES-1	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-ES-2	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-ESS-1	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-ESS-2	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-AS-1	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-AS-2	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-ASS-1	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31
741-60-G11/2-ASS-2	2.36	G 1 1/2	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂ Rosca de tubo	Rosca fina			d₃ Perforación para ventilación	d₄ Rosca	e ≈	l₁	l₂	s	t

0.75	G 1/4	M 14 x 1.5	-	-	0.08	M 5	0.68	0.61	0.31	0.59	0.31
0.87	G 3/8	M 16 x 1.5	-	-	0.08	M 5	0.82	0.61	0.31	0.71	0.31
1.02	G 1/2	M 20 x 1.5	-	-	0.08	M 5	0.96	0.63	0.33	0.83	0.31
1.26	G 3/4	M 26 x 1.5	M 27 x 1.5	-	0.08	M 5	1.23	0.67	0.35	1.06	0.31
1.57	G 1	M 33 x 1.5	-	-	0.08	M 5	1.46	0.77	0.43	1.26	0.31
1.97	G 1 1/4	M 40 x 1.5	M 42 x 1.5	M 42 x 2	0.08	M 5	1.86	0.83	0.47	1.61	0.31
2.36	G 1 1/2	-	-	-	0.08	M 5	2.27	0.87	0.51	1.97	0.31

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$244.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$244.80
50	99	Mex$224.40
100	249	Mex$204.00
≥ 250		Mex$183.60

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.015 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Servicio de Winco

Solicite que le devuelvan la llamada

Manual de JW Winco

Su contacto

GN 741 Tapones de llenado / drenaje de líquido Aluminio, con o sin símbolo, resistente hasta 212 °F

Descripción del producto

Especificación

Bajo pedido

Opciones del artículo / Tabla

Tipo

Identificación núm.

Medidas métricas

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

GN 442

GN 742

EN 747

EN 740

GN 441

GN 749

EN 745

GN 738

GN 7490

DIN 908

DIN 906

Su contacto

Servicio de Winco
