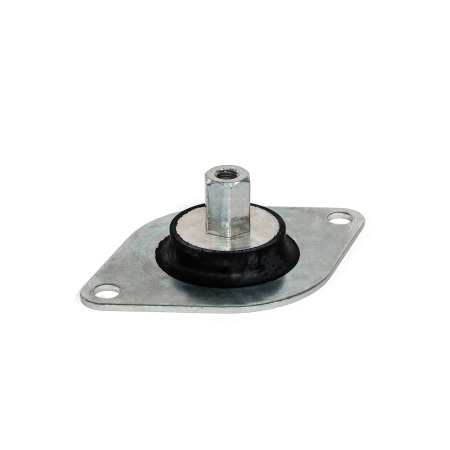

GN 148.4 Elementos antivibración Caucho, brida de acero, para carga de tracción / compresión

Términos

F₁ = carga de compresión estática
F₂ = carga de tracción estática
F₃ = carga de compresión estática
s₁ = compresión (recorrido del muelle) bajo carga F₁
s₂ = elongación (recorrido del muelle) bajo carga F₂
s₃ = compresión (recorrido del muelle) bajo carga F₃
El rango de muelle R es la carga que provoca una compresión / elongación de 1 mm en el elemento amortiguador.

Fórmula para calcular el rango de muelle: R = F/s

Los valores indicados en la tabla se pueden utilizar para determinar el grado de aislamiento como función de la frecuencia de interferencia, de acuerdo con el enfoque mostrado en la página XYZ.
La información sobre la capacidad de carga constituye valores orientativos no vinculantes y excluye toda responsabilidad. En general no constituyen una garantía de calidad. Cada usuario debe determinar si un producto es adecuado para una aplicación en particular en cada caso individual.

Para seleccionar correctamente una pieza estándar utilizada para amortiguar vibraciones, primero es necesario comprender los términos indicados a continuación:

La frecuencia perturbadora es aquella que emite la máquina, por ejemplo, el número de carreras por minuto, medido en hercios, o la de rotación del eje principal, medida en revoluciones por minuto.

La carga estática en Newtons es la carga que actúa sobre un único elemento antivibración. El peso total de una máquina se divide entre el número de elementos amortiguadores. En una disposición óptima, cada elemento soporta la misma carga.

El grado de aislamiento, indicado en porcentaje, es la medida de la absorción de la frecuencia perturbadora, es decir, la amortiguación.

La compresión o el recorrido del muelle es el máximo cambio de altura del elemento amortiguador en mm.

El rango de muelle calculado en Newtons/milímetro es la carga que provoca un cambio de altura de 1 mm.

Ejemplo con las siguientes suposiciones: Frecuencia perturbadora = 50 Hz; carga = 120 N; grado de aislamiento deseado = 90 %

La selección de un elemento antivibración adecuado comienza con la determinación de la compresión necesaria. Esta se puede tomar a partir del eje Y del diagrama en la intersección de una línea vertical a los 50 Hz (eje X) con la
curva característica del grado de aislamiento deseado del 90 %. El valor del ejemplo arroja una compresión de 1 mm.
A partir de la compresión determinada de esta manera y de la carga estática dada, es posible calcular el rango de muelle requerido con la siguiente fórmula:

carga estática F [N] por elemento amortiguador / recorrido del muelle s [mm] = rango de muelle [N/mm] => 120 N / 1 mm = 120 N/mm

A partir del rango de muelle calculado y de la forma deseada, se puede seleccionar el elemento amortiguador apropiado. Los respectivos rangos de muelle se indican en la tabla en las correspondientes hojas de datos normalizados. Al hacer la selección, es importante asegurarse de que el rango de muelle satisfaga al menos el valor calculado.
El ejemplo lleva a un elemento antivibración con número de artículo GN 148.3-46-M10-A-60-S y un rango de muelle de 138,3 N/mm.
