Pies de nivelación amortiguadores de vibraciones GN 148

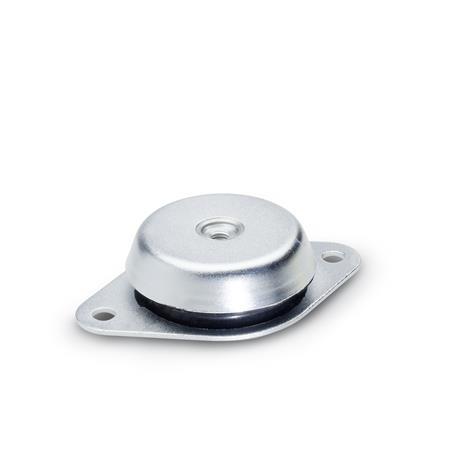

Tipo: A - Con brida de dos agujeros (d₁ = 60 / 90 / 113 mm)

Guía de selección de elementos antivibración Características del plástico

Descripción del producto

Los pies de nivelación GN 148 están diseñados para limitar las vibraciones en la maquinaria pesada, lo que incrementa la vida útiles de las máquinas y reduce la contaminación de ruido.

La estructura de estos pies contribuye a absorber las fuerzas horizontales. La versión con bloqueo desprendible (identificación núm. 2) protege a los pies contra la destrucción provocada por desprendimientos bajo cargas con tensión en exceso.

Los detalles relacionados con la capacidad de soporte de carga son valores recomendados no vinculantes y descartan cualquier responsabilidad. No constituyen ninguna garantía general de calidad y condición. El usuario debe determinar caso por caso si un producto es adecuado para el uso previsto.

Especificación

Elemento antivibración
Caucho natural (NR)

Vulcanizado
Temperatura de trabajo de hasta 176 °F (80 °C)
Dureza Shore A±5
- Blando43
- Medio57
- Duro68

Chapa / Casquillo roscado
Acero, zincado, acabado pasivado azul

RoHS

Accesorio

Almohadillas de caucho GN 148.2

GN 148 Pies de nivelación amortiguadores de vibraciones de acero, tipo roscado, con almohadilla amortiguadora de caucho boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	Con brida de dos agujeros (d₁ = 60 / 90 / 113 mm)
B	Con brida de cuatro agujeros (d₁ = 113 / 126 mm)

Identificación núm.

1	Sin bloqueo desprendible
2	Con bloqueo desprendible

Número de pieza 1 - Sin bloqueo desprendible	Número de pieza 2 - Con bloqueo desprendible	d₁	d₂	d₃	d₄ Tipo A	d₅ Tipo B	h₁	h₂	b Tipo A	l₁ Tipo A	l₂ Tipo B	m₁ Tipo A	m₂ Tipo B

148-60-M10-A-1-43	148-60-M10-A-2-43	2.36	M 10	3.07	0.35	-	1.18	0.08	3.07	5.04	-	4.33	-
148-60-M10-A-1-57	148-60-M10-A-2-57	2.36	M 10	3.07	0.35	-	1.18	0.08	3.07	5.04	-	4.33	-
148-60-M10-A-1-68	148-60-M10-A-2-68	2.36	M 10	3.07	0.35	-	1.18	0.08	3.07	5.04	-	4.33	-
148-90-M12-A-1-43	148-90-M12-A-2-43	3.54	M 12	4.17	0.51	-	1.54	0.12	4.33	6.69	-	5.51	-
148-90-M12-A-1-57	148-90-M12-A-2-57	3.54	M 12	4.17	0.51	-	1.54	0.12	4.33	6.69	-	5.51	-
148-90-M12-A-1-68	148-90-M12-A-2-68	3.54	M 12	4.17	0.51	-	1.54	0.12	4.33	6.69	-	5.51	-
148-113-M16-A-1-43	148-113-M16-A-2-43	4.45	M 16	5.91	0.49	-	2.05	0.16	5.91	8.50	-	7.24	-
148-113-M16-A-1-57	148-113-M16-A-2-57	4.45	M 16	5.91	0.49	-	2.05	0.16	5.91	8.50	-	7.24	-
148-113-M16-A-1-68	148-113-M16-A-2-68	4.45	M 16	5.91	0.49	-	2.05	0.16	5.91	8.50	-	7.24	-

Número de pieza 1 - Sin bloqueo desprendible	Número de pieza 2 - Con bloqueo desprendible	d₁	d₂	d₃	d₄ Tipo A	d₅ Tipo B	h₁	h₂	b Tipo A	l₁ Tipo A	l₂ Tipo B	m₁ Tipo A	m₂ Tipo B

148-113-M16-B-1-43	148-113-M16-B-2-43	4.45	M 16	5.91	-	0.49	2.05	0.16	-	-	6.61	-	5.20
148-113-M16-B-1-57	148-113-M16-B-2-57	4.45	M 16	5.91	-	0.49	2.05	0.16	-	-	6.61	-	5.20
148-113-M16-B-1-68	148-113-M16-B-2-68	4.45	M 16	5.91	-	0.49	2.05	0.16	-	-	6.61	-	5.20
148-126-M20-B-1-43	148-126-M20-B-2-43	4.96	M 20	6.97	-	0.51	2.48	0.16	-	-	7.24	-	5.91
148-126-M20-B-1-57	148-126-M20-B-2-57	4.96	M 20	6.97	-	0.51	2.48	0.16	-	-	7.24	-	5.91
148-126-M20-B-1-68	148-126-M20-B-2-68	4.96	M 20	6.97	-	0.51	2.48	0.16	-	-	7.24	-	5.91

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	d₃	d₄ Tipo A	d₅ Tipo B	h₁	h₂	b Tipo A	l₁ Tipo A	l₂ Tipo B	m₁ Tipo A	m₂ Tipo B

2.36	M 10	3.07	0.35	-	1.18	0.08	3.07	5.04	-	4.33	-
3.54	M 12	4.17	0.51	-	1.54	0.12	4.33	6.69	-	5.51	-
4.45	M 16	5.91	0.49	0.49	2.05	0.16	5.91	8.50	6.61	7.24	5.20
4.96	M 20	6.97	-	0.51	2.48	0.16	-	-	7.24	-	5.91

Armar y cotizar.

Definiciones

F₁ = carga estática en sentido vertical (presión)
F₂ = carga estática en sentido horizontal (empuje lateral)
s₁ = Compresión en sentido vertical (excursión del resorte) bajo carga a través de F₁
s₂ = Compresión en sentido horizontal (excursión del resorte) bajo carga a través de F₂

Rigidez R:
Es la carga que hace que la almohadilla de amortiguación se comprima 1 pulg. / 1 mm (índice de resorte)

Ecuación para calcular la rigidez: R = F/s

Los valores indicados en la tabla se pueden utilizar para determinar el grado de aislamiento como función de la frecuencia de interferencia, de acuerdo con el enfoque mostrado en la página XYZ.

La información sobre la capacidad de carga constituye valores orientativos no vinculantes y excluye toda responsabilidad. En general no constituyen una garantía de calidad. Cada usuario debe determinar si un producto es adecuado para una aplicación en particular en cada caso individual.

Mostrar / ocultar columnas

d₁	Dureza en Shores	Carga estática máx. F₁	Rigidez R₁	Compresión máx. s₁ en mm	Carga estática máx. F₂	Rigidez R₂	Compresión máx. s₂ en mm

60	43	247 lbf (1100 N)	340 N/mm (1941 lbf/in)	3.2	517 lbf (2300 N)	770 N/mm (4397 lbf/in)	3
60	57	393 lbf (1750 N)	550 N/mm (3141 lbf/in)	3.2	764 lbf (3400 N)	1130 N/mm (6452 lbf/in)	3
60	68	629 lbf (2800 N)	930 N/mm (5310 lbf/in)	3	899 lbf (4000 N)	1130 N/mm (6452 lbf/in)	3
90	43	337 lbf (1500 N)	430 N/mm (2455 lbf/in)	3.5	674 lbf (3000 N)	750 N/mm (4283 lbf/in)	4
90	57	629 lbf (2800 N)	800 N/mm (4568 lbf/in)	3.5	1124 lbf (5000 N)	1330 N/mm (7594 lbf/in)	3.8
90	68	1012 lbf (4500 N)	1290 N/mm (7366 lbf/in)	3.5	1574 lbf (7000 N)	1870 N/mm (10678 lbf/in)	3.8
113	43	787 lbf (3500 N)	1000 N/mm (5710 lbf/in)	3.5	1012 lbf (4500 N)	1290 N/mm (7366 lbf/in)	3.5
113	57	1461 lbf (6500 N)	1860 N/mm (10621 lbf/in)	3.5	1686 lbf (7500 N)	2140 N/mm (12220 lbf/in)	3.5
113	68	2248 lbf (10000 N)	2860 N/mm (16331 lbf/in)	3.5	2473 lbf (11000 N)	3140 N/mm (17930 lbf/in)	3.5
126	43	1686 lbf (7500 N)	2140 N/mm (12220 lbf/in)	3.5	2023 lbf (9000 N)	2570 N/mm (14675 lbf/in)	3.5
126	57	2810 lbf (12500 N)	3570 N/mm (20385 lbf/in)	3.5	3372 lbf (15000 N)	4290 N/mm (24497 lbf/in)	3.5
126	68	4271 lbf (19000 N)	5340 N/mm (30492 lbf/in)	3.5	5058 lbf (22500 N)	6430 N/mm (36716 lbf/in)	3.5

Ejemplo de aplicación

Guía de selección de elementos antivibración


Para seleccionar correctamente una pieza estándar utilizada para amortiguar vibraciones, primero es necesario comprender los términos indicados a continuación: La frecuencia perturbadora es aquella que emite la máquina, por ejemplo, el número de carreras por minuto, medido en hercios, o la de rotación del eje principal, medida en revoluciones por minuto. La carga estática en Newtons es la carga que actúa sobre un único elemento antivibración. El peso total de una máquina se divide entre el número de elementos amortiguadores. En una disposición óptima, cada elemento soporta la misma carga. El grado de aislamiento, indicado en porcentaje, es la medida de la absorción de la frecuencia perturbadora, es decir, la amortiguación. La compresión o el recorrido del muelle es el máximo cambio de altura del elemento amortiguador en mm. El rango de muelle calculado en Newtons/milímetro es la carga que provoca un cambio de altura de 1 mm.

Ejemplo con las siguientes suposiciones: Frecuencia perturbadora = 50 Hz; carga = 120 N; grado de aislamiento deseado = 90 % La selección de un elemento antivibración adecuado comienza con la determinación de la compresión necesaria. Esta se puede tomar a partir del eje Y del diagrama en la intersección de una línea vertical a los 50 Hz (eje X) con la curva característica del grado de aislamiento deseado del 90 %. El valor del ejemplo arroja una compresión de 1 mm. A partir de la compresión determinada de esta manera y de la carga estática dada, es posible calcular el rango de muelle requerido con la siguiente fórmula: carga estática F [N] por elemento amortiguador / recorrido del muelle s [mm] = rango de muelle [N/mm] => 120 N / 1 mm = 120 N/mm A partir del rango de muelle calculado y de la forma deseada, se puede seleccionar el elemento amortiguador apropiado. Los respectivos rangos de muelle se indican en la tabla en las correspondientes hojas de datos normalizados. Al hacer la selección, es importante asegurarse de que el rango de muelle satisfaga al menos el valor calculado. El ejemplo lleva a un elemento antivibración con número de artículo GN 148.3-46-M10-A-60-S y un rango de muelle de 138,3 N/mm.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,393.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$1,393.80
50	99	Mex$1,277.65
100	249	Mex$1,161.50
≥ 250		Mex$1,045.35

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.524 lbs
