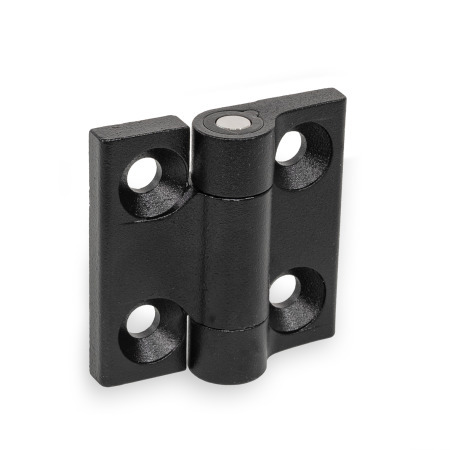

Bisagras GN 437.4

Tipo: 2 - Par de retención 1 Nm
Color: SW - Negro, RAL 9005, acabado texturizado

Hoja de la norma GN 437.4 Imprimir esta página Lista de tipos de bisagras Información de la capacidad de carga Características del plástico Características del acero inoxidable

Descripción del producto

Las bisagras GN 437.4 fijan puertas y cubiertas en la posición de indexado determinada sin elementos mecánicos adicionales.

Esto es particularmente ventajoso cuando deben abrirse y cerrarse con frecuencia máquinas y sistemas para cargas y descargas. Asimismo, es útil para dar mantenimiento o hacer reparaciones. Se evita el cierre y la apertura independientes no deseados.

Gracias a la posición de indexación frontal de aprox. -3°, el tipo C también garantiza que la puerta o trampilla quede ligeramente presionada contra el marco al cerrarse.

Especificación

Hojas de bisagra
Zinc fundido a presiónZD
Con revestimiento de plástico

Negro, RAL 9005, acabado texturizadoSW
Plateado, RAL 9006, acabado texturizadoSR

Elementos de retención / Tapa de cubierta

Plástico, poliacetal (POM)
para núm. de identificación 1 / 2
Temperatura de bajo de hasta 176 ° (80 °C)
Acero inoxidable AISI 630
para núm. de identificación 3 / 4

Pasador
Acero inoxidable AISI 303

Muelle de compresión

Acero para muelles
para núm. de identificación 1 / 2
Acero inoxidable AISI 301
para núm. de identificación 3 / 4

RoHS

Accesorio

Placas separadoras GN 2370
Placas separadoras con agujeros roscados GN 2372

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza A - Posiciónes de indexado -90°, 0°, 90° y 180°	Número de pieza C - Posiciónes de indexado -3° y 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Máx. par de retención en Nm Tolerancia Identificación núm. 1 / 2	Identificación núm. 3 / 4

437.4-ZD-60-60-A1-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C1-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-
437.4-ZD-60-60-A1-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C1-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-

Número de pieza A - Posiciónes de indexado -90°, 0°, 90° y 180°	Número de pieza C - Posiciónes de indexado -3° y 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Máx. par de retención en Nm Tolerancia Identificación núm. 1 / 2	Identificación núm. 3 / 4

437.4-ZD-60-60-A2-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C2-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-
437.4-ZD-60-60-A2-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C2-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-

Número de pieza A - Posiciónes de indexado -90°, 0°, 90° y 180°	Número de pieza C - Posiciónes de indexado -3° y 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Máx. par de retención en Nm Tolerancia Identificación núm. 1 / 2	Identificación núm. 3 / 4

437.4-ZD-60-60-A3-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C3-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %
437.4-ZD-60-60-A3-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C3-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %

Número de pieza A - Posiciónes de indexado -90°, 0°, 90° y 180°	Número de pieza C - Posiciónes de indexado -3° y 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Máx. par de retención en Nm Tolerancia Identificación núm. 1 / 2	Identificación núm. 3 / 4

437.4-ZD-60-60-A4-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C4-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %
437.4-ZD-60-60-A4-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C4-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %

l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Máx. par de retención en Nm Tolerancia Identificación núm. 1 / 2	Identificación núm. 3 / 4

2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	±20 %

Número de pieza

Total (sin IVA)

Mex$864.60

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$1,210.44
100	249	Mex$1,109.57
250	499	Mex$1,008.70
≥ 500		Mex$907.83

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.335 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
