Posicionadores de indexado GN 823

Tipo: B - Sin bloqueo
Código: BP - Protección antitorsión en paralelo
Material: NI - Acero inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Application Examples Lista de tipos de posicionadores de indexado Información de la capacidad de carga Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

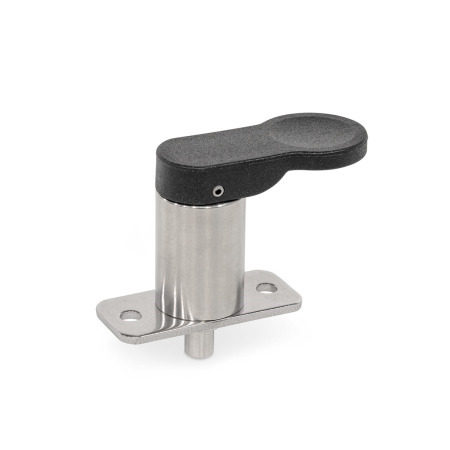

Los posicionadores de indexado GN 823 con palanca de funcionamiento se pueden utilizar, por ejemplo, para bloquear carros en guías. El pivote de retención se retrae simplemente presionando la palanca de accionamiento.

El tipo C también se puede accionar tirando y bloqueando el pivote de retención en la posición retraída (bloqueo de posición).

Especificación

Guía
Acero inoxidableNI AISI 304

Pivote de retención
Acero inoxidable AISI 303

Palanca
Plástico, Poliftalamida (PPA)

Reforzado con fibra de vidrio
NegroSW

Muelle de presión
Acero inoxidable AISI 302

RoHS

Accesorio

GN 412.2 Casquillos de posición (con collarín)
GN 412.4 Casquillos de posición (con collar)
GN 412.3 Casquillos de posición con cono (con superficie cónica)
GN 412.5 Casquillos de posición con cono (con superficie cónica)

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza B - Giratorio	Número de pieza BP - Protección antitorsión en paralelo	Número de pieza BR - Protección antitorsión perpendicular	d₁ Posicionador h9 Guía +0.003 / +0.001	l₁	b₁	b₂	d₂ -0.002 / -0.004	d₃	d₄	k	l₂	l₃	l₄	l₅ ≈	l₆ ≈	l₇ ≈	s	Carga de muelle ≈ Inicial	Final

823-4-5-B-B-NI-SW	823-4-5-B-BP-NI-SW	823-4-5-B-BR-NI-SW	0.157 h9 / +0.003 / +0.001	0.20	1.38	0.59	0.315 -0.002 / -0.004	0.67	0.17	0.98	1.02	0.08	1.02	0.31	1.42	-	0.08	0.67 lbf (3 N)	2.25 lbf (10 N)
823-5-5-B-B-NI-SW	823-5-5-B-BP-NI-SW	823-5-5-B-BR-NI-SW	0.197 h9 / +0.003 / +0.001	0.20	1.38	0.59	0.315 -0.002 / -0.004	0.67	0.17	0.98	1.02	0.08	1.02	0.31	1.42	-	0.08	0.67 lbf (3 N)	2.25 lbf (10 N)
823-6-7-B-B-NI-SW	823-6-7-B-BP-NI-SW	823-6-7-B-BR-NI-SW	0.236 h9 / +0.003 / +0.001	0.28	1.57	0.71	0.394 -0.002 / -0.004	0.87	0.17	1.18	1.36	0.10	1.38	0.39	1.89	-	0.08	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-7-7-B-B-NI-SW	823-7-7-B-BP-NI-SW	823-7-7-B-BR-NI-SW	0.276 h9 / +0.003 / +0.001	0.28	1.57	0.71	0.394 -0.002 / -0.004	0.87	0.17	1.18	1.36	0.10	1.38	0.39	1.89	-	0.12	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-8-10-B-B-NI-SW	823-8-10-B-BP-NI-SW	823-8-10-B-BR-NI-SW	0.315 h9 / +0.003 / +0.001	0.39	1.97	0.91	0.551 -0.002 / -0.004	1.02	0.21	1.50	1.67	0.10	1.69	0.51	2.36	-	0.12	2.70 lbf (12 N)	7.64 lbf (34 N)
823-10-10-B-B-NI-SW	823-10-10-B-BP-NI-SW	823-10-10-B-BR-NI-SW	0.394 h9 / +0.003 / +0.001	0.39	1.97	0.91	0.551 -0.002 / -0.004	1.02	0.21	1.50	1.67	0.10	1.69	0.51	2.36	-	0.12	2.70 lbf (12 N)	7.64 lbf (34 N)

Número de pieza B - Giratorio	Número de pieza BP - Protección antitorsión en paralelo	Número de pieza BR - Protección antitorsión perpendicular	d₁ Posicionador h9 Guía +0.003 / +0.001	l₁	b₁	b₂	d₂ -0.002 / -0.004	d₃	d₄	k	l₂	l₃	l₄	l₅ ≈	l₆ ≈	l₇ ≈	s	Carga de muelle ≈ Inicial	Final

823-4-5-C-B-NI-SW	823-4-5-C-BP-NI-SW	823-4-5-C-BR-NI-SW	0.157 h9 / +0.003 / +0.001	0.20	1.38	0.59	0.315 -0.002 / -0.004	0.67	0.17	0.98	1.02	0.08	1.02	0.31	1.42	2.09	0.08	0.67 lbf (3 N)	2.25 lbf (10 N)
823-5-5-C-B-NI-SW	823-5-5-C-BP-NI-SW	823-5-5-C-BR-NI-SW	0.197 h9 / +0.003 / +0.001	0.20	1.38	0.59	0.315 -0.002 / -0.004	0.67	0.17	0.98	1.02	0.08	1.02	0.31	1.42	2.09	0.08	0.67 lbf (3 N)	2.25 lbf (10 N)
823-6-7-C-B-NI-SW	823-6-7-C-BP-NI-SW	823-6-7-C-BR-NI-SW	0.236 h9 / +0.003 / +0.001	0.28	1.57	0.71	0.394 -0.002 / -0.004	0.87	0.17	1.18	1.36	0.10	1.38	0.39	1.89	2.80	0.08	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-7-7-C-B-NI-SW	823-7-7-C-BP-NI-SW	823-7-7-C-BR-NI-SW	0.276 h9 / +0.003 / +0.001	0.28	1.57	0.71	0.394 -0.002 / -0.004	0.87	0.17	1.18	1.36	0.10	1.38	0.39	1.89	2.80	0.12	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-8-10-C-B-NI-SW	823-8-10-C-BP-NI-SW	823-8-10-C-BR-NI-SW	0.315 h9 / +0.003 / +0.001	0.39	1.97	0.91	0.551 -0.002 / -0.004	1.02	0.21	1.50	1.67	0.10	1.69	0.51	2.36	3.46	0.12	2.70 lbf (12 N)	7.64 lbf (34 N)
823-10-10-C-B-NI-SW	823-10-10-C-BP-NI-SW	823-10-10-C-BR-NI-SW	0.394 h9 / +0.003 / +0.001	0.39	1.97	0.91	0.551 -0.002 / -0.004	1.02	0.21	1.50	1.67	0.10	1.69	0.51	2.36	3.46	0.12	2.70 lbf (12 N)	7.64 lbf (34 N)

d₁ Posicionador h9 Guía +0.003 / +0.001	l₁	b₁	b₂	d₂ -0.002 / -0.004	d₃	d₄	k	l₂	l₃	l₄	l₅ ≈	l₆ ≈	l₇ ≈	s	Carga de muelle ≈ Inicial	Final

0.157	0.20	1.38	0.59	0.315	0.67	0.17	0.98	1.02	0.08	1.02	0.31	1.42	2.09	0.08	0.67 lbf (3 N)	2.25 lbf (10 N)
0.197	0.20	1.38	0.59	0.315	0.67	0.17	0.98	1.02	0.08	1.02	0.31	1.42	2.09	0.08	0.67 lbf (3 N)	2.25 lbf (10 N)
0.236	0.28	1.57	0.71	0.394	0.87	0.17	1.18	1.36	0.10	1.38	0.39	1.89	2.80	0.08	1.69 lbf (7.5 N)	4.50 lbf (20 N)
0.276	0.28	1.57	0.71	0.394	0.87	0.17	1.18	1.36	0.10	1.38	0.39	1.89	2.80	0.12	1.69 lbf (7.5 N)	4.50 lbf (20 N)
0.315	0.39	1.97	0.91	0.551	1.02	0.21	1.50	1.67	0.10	1.69	0.51	2.36	3.46	0.12	2.70 lbf (12 N)	7.64 lbf (34 N)
0.394	0.39	1.97	0.91	0.551	1.02	0.21	1.50	1.67	0.10	1.69	0.51	2.36	3.46	0.12	2.70 lbf (12 N)	7.64 lbf (34 N)
