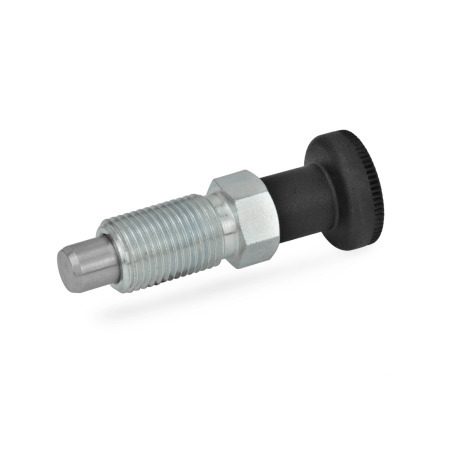

Posicionadores de indexado GN 717

Tipo: B - Sin bloqueo, sin contratuerca

Lista de tipos de posicionadores de indexado Información de la capacidad de carga Roscas métricas ISO DIN 13 Roscas finas métricas ISO DIN 13 Características del plástico Características del acero inoxidable

Descripción del producto

Los pernos de retención GN 717 se caracterizan por sus pequeñas dimensiones. Estos pernos de retención son de aplicación universal debido a que previenen errores de alineación y posicionamiento de los orificios de retención.

Los tipos C / CK con bloqueo de posición se utilizan en aplicaciones en las que el pasador debe mantenerse retraído.

Durante el montaje, no deben excederse los pares de apriete máximos indicados en la tabla al fijar la contratuerca.

Especificación

Guía
AceroST
Zincado, acabado pasivado azul

Pasador del posicionador
Acero inoxidable AISI 303

Pomo
Tecnopolímero, poliamida (PA)

Negro, acabado mate
No desmontable

Muelle de presión
Acero inoxidable AISI 301

Tuerca de bloqueo ISO 4035 / ISO 8675
Acero, acabado pavonado

RoHS

Accesorio

GN 909 Tuercas hexagonales finas
GN 412.3 Casquillos de posición con cono (Acero)
GN 412.1 Bloques de montaje

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga del muelle ≈ Inicial	Final


717-5-3/8X16-B-ST	717-5-3/8X16-BK-ST	717-5-3/8X16-C-ST	717-5-3/8X16-CK-ST	0.197 -0.05 / +0.03/+0.08	3/8 x 16	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-1/2X13-B-ST	717-6-1/2X13-BK-ST	717-6-1/2X13-C-ST	717-6-1/2X13-CK-ST	0.236 -0.05 / +0.03/+0.08	1/2 x 13	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-5/8X11-B-ST	717-8-5/8X11-BK-ST	717-8-5/8X11-C-ST	717-8-5/8X11-CK-ST	0.315 -0.05 / +0.03/+0.08	5/8 x 11	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-5/8X11-B-ST	717-10-5/8X11-BK-ST	717-10-5/8X11-C-ST	717-10-5/8X11-CK-ST	0.394 -0.05 / +0.03/+0.08	5/8 x 11	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)
717-3-M6-B-ST	717-3-M6-BK-ST	717-3-M6-C-ST	717-3-M6-CK-ST	0.118 -0.05 / +0.03/+0.08	M 6	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-3-M6X0.75-B-ST	717-3-M6X0.75-BK-ST	717-3-M6X0.75-C-ST	717-3-M6X0.75-CK-ST	0.118 -0.05 / +0.03/+0.08	M 6 x 0.75	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M6-B-ST	717-4-M6-BK-ST	717-4-M6-C-ST	717-4-M6-CK-ST	0.157 -0.05 / +0.03/+0.08	M 6	0.47	0.27	1.20	0.16	0.47	0.18	0.39	1.30	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
717-4-M8X1-B-ST	717-4-M8X1-BK-ST	717-4-M8X1-C-ST	717-4-M8X1-CK-ST	0.157 -0.05 / +0.03/+0.08	M 8 x 1	0.63	0.36	1.56	0.18	0.63	0.24	0.53	1.69	0.37	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8-B-ST	717-5-M8-BK-ST	717-5-M8-C-ST	717-5-M8-CK-ST	0.197 -0.05 / +0.03/+0.08	M 8	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M8X1-B-ST	717-5-M8X1-BK-ST	717-5-M8X1-C-ST	717-5-M8X1-CK-ST	0.197 -0.05 / +0.03/+0.08	M 8 x 1	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
717-5-M10X1-B-ST	717-5-M10X1-BK-ST	717-5-M10X1-C-ST	717-5-M10X1-CK-ST	0.197 -0.05 / +0.03/+0.08	M 10 x 1	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
717-6-M10-B-ST	717-6-M10-BK-ST	717-6-M10-C-ST	717-6-M10-CK-ST	0.236 -0.05 / +0.03/+0.08	M 10	0.71	0.45	1.93	0.24	0.79	0.30	0.67	2.05	0.41	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
717-6-M12X1.5-B-ST	717-6-M12X1.5-BK-ST	717-6-M12X1.5-C-ST	717-6-M12X1.5-CK-ST	0.236 -0.05 / +0.03/+0.08	M 12 x 1.5	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
717-8-M12-B-ST	717-8-M12-BK-ST	717-8-M12-C-ST	717-8-M12-CK-ST	0.315 -0.05 / +0.03/+0.08	M 12	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M12X1.5-B-ST	717-8-M12X1.5-BK-ST	717-8-M12X1.5-C-ST	717-8-M12X1.5-CK-ST	0.315 -0.05 / +0.03/+0.08	M 12 x 1.5	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
717-8-M16X1.5-B-ST	717-8-M16X1.5-BK-ST	717-8-M16X1.5-C-ST	717-8-M16X1.5-CK-ST	0.315 -0.05 / +0.03/+0.08	M 16 x 1.5	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
717-10-M16X1.5-B-ST	717-10-M16X1.5-BK-ST	717-10-M16X1.5-C-ST	717-10-M16X1.5-CK-ST	0.394 -0.05 / +0.03/+0.08	M 16 x 1.5	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga del muelle ≈ Inicial	Final

0.197	3/8 x 16	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	1/2 x 13	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	5/8 x 11	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	5/8 x 11	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)

d₁ Perno -0.05 Guía +0.03/+0.08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ mín.	l₆	l₇	A/F	Par de apriete máx. en Nm	Carga del muelle ≈ Inicial	Final

0.118	M 6	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.118	M 6 x 0.75	0.47	0.27	1.18	0.14	0.47	0.18	0.39	1.28	0.28	0.24	3	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 6	0.47	0.27	1.20	0.16	0.47	0.18	0.39	1.30	0.28	0.24	2	0.67 lbf (3 N)	2.70 lbf (12 N)
0.157	M 8 x 1	0.63	0.36	1.56	0.18	0.63	0.24	0.53	1.69	0.37	0.31	8	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 8 x 1	0.63	0.36	1.57	0.20	0.63	0.24	0.53	1.71	0.37	0.31	7	1.12 lbf (5 N)	5.40 lbf (24 N)
0.197	M 10 x 1	0.71	0.45	1.67	0.20	0.63	0.24	0.53	1.81	0.37	0.39	22	1.12 lbf (5 N)	5.40 lbf (24 N)
0.236	M 10	0.71	0.45	1.93	0.24	0.79	0.30	0.67	2.05	0.41	0.39	15	1.12 lbf (5 N)	4.72 lbf (21 N)
0.236	M 12 x 1.5	0.83	0.54	2.05	0.24	0.79	0.30	0.65	2.17	0.41	0.47	38	1.12 lbf (5 N)	4.72 lbf (21 N)
0.315	M 12	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 12 x 1.5	0.83	0.54	2.32	0.31	0.94	0.35	0.81	2.50	0.53	0.47	20	1.35 lbf (6 N)	4.95 lbf (22 N)
0.315	M 16 x 1.5	0.98	0.77	2.50	0.31	0.94	0.35	0.81	2.68	0.53	0.67	80	1.35 lbf (6 N)	4.95 lbf (22 N)
0.394	M 16 x 1.5	0.98	0.77	2.66	0.39	1.02	0.35	0.89	2.85	0.55	0.67	80	0.90 lbf (4 N)	6.07 lbf (27 N)
