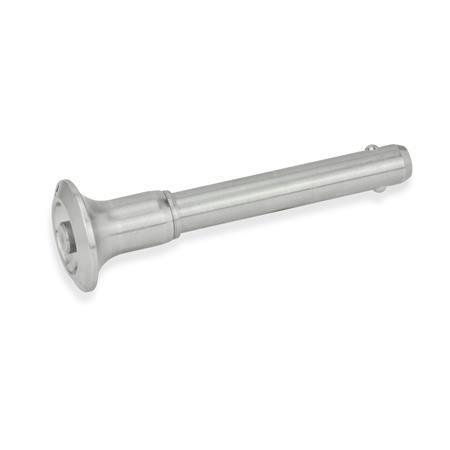

Pasadores de fijación con bolas GN 113.9

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Lista de tipos de pasadores de fijación Tolerancias fundamentales ISO Información de la capacidad de carga Características del acero inoxidable

Descripción del producto

Los pasadores de fijación con bolas GN 113.9 se utilizan para conectar y fijar rápidamente componentes o piezas de trabajo. Una aplicación típica son los pasadores de posicionamiento, los cuales deben meterse y sacarse de posición con regularidad.

Al presionar el botón pulsador accionado por muelle, ambas bolas se liberan y, al soltarlo, las bolas se bloquean de nuevo.

La sección técnica contiene las capacidades nominales para la resistencia de cizalladura doble (resistencia de ruptura).

Especificación

Pasador de vástago
Acero inoxidable AISI 303

Perilla
Acero inoxidable AISI 316L

Bolas
Acero inoxidable AISI 420C

Muelle
Acero inoxidable
Material alemán n.º 1.4565

RoHS

Accesorio

Casquillos de retención GN 1140
Cadenas de bolas GN 111 (Acero)
Cadenas de bolas GN 111.5 (Acero inoxidable)
Cables de retención GN 111.2
Cables de retención espirales GN 111.4
Bujes de perforación a presión DIN 172 (with Flange)
Bujes de perforación a presión DIN 179 (without Flange)

GN 113.9 Pasadores de fijación con bolas, de acero inoxidable, con vástago de acero inoxidable AISI 303 boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Orificio de
ubicación +0.004: 0.236

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-6-10	0.236 -0.002/-0.003	0.394 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236
113.9-6-15	0.236 -0.002/-0.003	0.591 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-20	0.236 -0.002/-0.003	0.787 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-25	0.236 -0.002/-0.003	0.984 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-30	0.236 -0.002/-0.003	1.181 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-35	0.236 -0.002/-0.003	1.378 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-40	0.236 -0.002/-0.003	1.575 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-45	0.236 -0.002/-0.003	1.772 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-50	0.236 -0.002/-0.003	1.969 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-60	0.236 -0.002/-0.003	2.362 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-70	0.236 -0.002/-0.003	2.756 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004
113.9-6-80	0.236 -0.002/-0.003	3.150 +0.024	0.28	0.91	0.40	0.28 ±0.04	0.795 -0.008	0.236 +0.004

Orificio de
ubicación +0.004: 0.315

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-8-10	0.315 -0.002/-0.003	0.394 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315
113.9-8-15	0.315 -0.002/-0.003	0.591 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-20	0.315 -0.002/-0.003	0.787 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-25	0.315 -0.002/-0.003	0.984 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-30	0.315 -0.002/-0.003	1.181 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-35	0.315 -0.002/-0.003	1.378 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-40	0.315 -0.002/-0.003	1.575 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-45	0.315 -0.002/-0.003	1.772 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-50	0.315 -0.002/-0.003	1.969 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-60	0.315 -0.002/-0.003	2.362 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-70	0.315 -0.002/-0.003	2.756 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-80	0.315 -0.002/-0.003	3.150 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-90	0.315 -0.002/-0.003	3.543 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004
113.9-8-100	0.315 -0.002/-0.003	3.937 +0.024	0.37	1.06	0.52	0.33 ±0.04	1.055 -0.008	0.315 +0.004

Orificio de
ubicación +0.004: 0.394

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-10-15	0.394 -0.002/-0.003	0.591 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394
113.9-10-20	0.394 -0.002/-0.003	0.787 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-25	0.394 -0.002/-0.003	0.984 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-30	0.394 -0.002/-0.003	1.181 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-35	0.394 -0.002/-0.003	1.378 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-40	0.394 -0.002/-0.003	1.575 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-45	0.394 -0.002/-0.003	1.772 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-50	0.394 -0.002/-0.003	1.969 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-60	0.394 -0.002/-0.003	2.362 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-70	0.394 -0.002/-0.003	2.756 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-80	0.394 -0.002/-0.003	3.150 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-90	0.394 -0.002/-0.003	3.543 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-100	0.394 -0.002/-0.003	3.937 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-110	0.394 -0.002/-0.003	4.331 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004
113.9-10-120	0.394 -0.002/-0.003	4.724 +0.024	0.47	1.06	0.52	0.39 ±0.04	1.055 -0.008	0.394 +0.004

Orificio de
ubicación +0.004: 0.472

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-12-20	0.472 -0.002/-0.003	0.787 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472
113.9-12-25	0.472 -0.002/-0.003	0.984 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-30	0.472 -0.002/-0.003	1.181 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-35	0.472 -0.002/-0.003	1.378 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-40	0.472 -0.002/-0.003	1.575 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-45	0.472 -0.002/-0.003	1.772 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-50	0.472 -0.002/-0.003	1.969 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-60	0.472 -0.002/-0.003	2.362 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-70	0.472 -0.002/-0.003	2.756 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-80	0.472 -0.002/-0.003	3.150 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-90	0.472 -0.002/-0.003	3.543 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-100	0.472 -0.002/-0.003	3.937 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-110	0.472 -0.002/-0.003	4.331 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004
113.9-12-120	0.472 -0.002/-0.003	4.724 +0.024	0.57	1.22	0.65	0.43 ±0.04	1.287 -0.008	0.472 +0.004

Orificio de
ubicación +0.004: 0.630

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-16-30	0.630 -0.002/-0.003	1.181 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630
113.9-16-35	0.630 -0.002/-0.003	1.378 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-40	0.630 -0.002/-0.003	1.575 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-45	0.630 -0.002/-0.003	1.772 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-50	0.630 -0.002/-0.003	1.969 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-60	0.630 -0.002/-0.003	2.362 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-70	0.630 -0.002/-0.003	2.756 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-80	0.630 -0.002/-0.003	3.150 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-90	0.630 -0.002/-0.003	3.543 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-100	0.630 -0.002/-0.003	3.937 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-110	0.630 -0.002/-0.003	4.331 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-120	0.630 -0.002/-0.003	4.724 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-130	0.630 -0.002/-0.003	5.118 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-140	0.630 -0.002/-0.003	5.512 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004
113.9-16-150	0.630 -0.002/-0.003	5.906 +0.024	0.75	1.50	0.92	0.57 ±0.04	1.677 -0.008	0.630 +0.004

Orificio de
ubicación +0.004: 0.787

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-20-50	0.787 -0.002/-0.003	1.969 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787
113.9-20-60	0.787 -0.002/-0.003	2.362 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-70	0.787 -0.002/-0.003	2.756 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-80	0.787 -0.002/-0.003	3.150 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-90	0.787 -0.002/-0.003	3.543 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-100	0.787 -0.002/-0.003	3.937 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-110	0.787 -0.002/-0.003	4.331 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-120	0.787 -0.002/-0.003	4.724 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-130	0.787 -0.002/-0.003	5.118 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-140	0.787 -0.002/-0.003	5.512 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004
113.9-20-150	0.787 -0.002/-0.003	5.906 +0.024	0.98	1.50	0.92	0.69 ±0.04	1.677 -0.008	0.787 +0.004

Orificio de
ubicación +0.004: 0.984

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-25-50	0.984 -0.002/-0.003	1.969 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984
113.9-25-60	0.984 -0.002/-0.003	2.362 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-70	0.984 -0.002/-0.003	2.756 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-80	0.984 -0.002/-0.003	3.150 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-90	0.984 -0.002/-0.003	3.543 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-100	0.984 -0.002/-0.003	3.937 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-110	0.984 -0.002/-0.003	4.331 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-120	0.984 -0.002/-0.003	4.724 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-130	0.984 -0.002/-0.003	5.118 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-140	0.984 -0.002/-0.003	5.512 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004
113.9-25-150	0.984 -0.002/-0.003	5.906 +0.024	1.21	1.97	1.20	0.88 ±0.04	2.138 -0.008	0.984 +0.004

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ -0.002/-0.003	l₁ +0.024															d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

0.197	0.394	0.591	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	-	-	-	0.22	0.91	0.40	0.24	0.795	0.197
0.236	0.394	0.591	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	-	-	-	0.28	0.91	0.40	0.28	0.795	0.236
0.315	0.394	0.591	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	-	0.37	1.06	0.52	0.33	1.055	0.315
0.394	0.591	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	0.47	1.06	0.52	0.39	1.055	0.394
0.472	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	-	0.57	1.22	0.65	0.43	1.287	0.472
0.630	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	5.118	5.512	5.906	0.75	1.50	0.92	0.57	1.677	0.630
0.787	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	5.118	5.512	5.906	-	-	-	-	0.98	1.50	0.92	0.69	1.677	0.787
0.984	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	5.118	5.512	5.906	-	-	-	-	1.21	1.97	1.20	0.88	2.138	0.984

Armar y cotizar.

Capacidad de carga de pasadores de fijación con bola

Información
Las capacidades de carga especificadas en la tabla para la resistencia de cizalladura doble (resistencia a la ruptura) se han calculado o definido de manera teórica con base en la DIN 50141.

La sección transversal S del perno amenazado se consideró en dos planos de cizalladura antes de la ruptura, según el esquema que se muestra al costado.

Los detalles sobre la capacidad de carga no son vinculantes y no representan ninguna responsabilidad. En general, no constituyen una garantía de calidad. El usuario debe determinar caso por caso si un producto es adecuado para la aplicación. Las influencias ambientales pueden afectar los valores especificados.

En el diseño deberá tomarse en cuenta el factor de seguridad adecuado.

Capacidad de carga F ≈ resistencia de cizalladura de conformidad con DIN 50141 (resistencia a la ruptura)

Mostrar / ocultar columnas

d₁ Diámetro de perno	GN 113.9

5	3147 lbf (14 kN)
6	4721 lbf (21 kN)
8	8543 lbf (38 kN)
10	13489 lbf (60 kN)
12	19558 lbf (87 kN)
16	34845 lbf (155 kN)
20	54853 lbf (244 kN)
25	86776 lbf (386 kN)

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,111.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$1,111.80
100	249	Mex$1,019.15
250	499	Mex$926.50
≥ 500		Mex$833.85

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.049 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Servicio de Winco

Solicite que le devuelvan la llamada

Manual de JW Winco

Su contacto

GN 113.9 Pasadores de fijación con bolas Empuñadura de acero inoxidable, con vástago de acero inoxidable AISI 303

Familia de productos de acero inoxidable

Descripción del producto

Especificación

Accesorio

Opciones del artículo / Tabla

Orificio de
ubicación +0.004: 0.197

Orificio de
ubicación +0.004: 0.236

Orificio de
ubicación +0.004: 0.315

Orificio de
ubicación +0.004: 0.394

Orificio de
ubicación +0.004: 0.472

Orificio de
ubicación +0.004: 0.630

Orificio de
ubicación +0.004: 0.787

Orificio de
ubicación +0.004: 0.984

Medidas métricas

Armar y cotizar.

Capacidad de carga de pasadores de fijación con bola

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

GN 214.3

GN 114.6

GN 111.5

GN 113.8

GN 113.3

GN 114.3

GN 113.5

GN 214.6

GN 113.10

GN 111.4

Su contacto

Servicio de Winco

Número de pieza	d₁ -0.002/-0.003	l₁ +0.024	d₂	d₃	d₄	l₂ ±0.04	l₃ -0.008	Orificio de ubicación +0.004

113.9-5-10	0.197 -0.002/-0.003	0.394 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197
113.9-5-15	0.197 -0.002/-0.003	0.591 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-20	0.197 -0.002/-0.003	0.787 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-25	0.197 -0.002/-0.003	0.984 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-30	0.197 -0.002/-0.003	1.181 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-35	0.197 -0.002/-0.003	1.378 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-40	0.197 -0.002/-0.003	1.575 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-45	0.197 -0.002/-0.003	1.772 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-50	0.197 -0.002/-0.003	1.969 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-60	0.197 -0.002/-0.003	2.362 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-70	0.197 -0.002/-0.003	2.756 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004
113.9-5-80	0.197 -0.002/-0.003	3.150 +0.024	0.22	0.91	0.40	0.24 ±0.04	0.795 -0.008	0.197 +0.004

Solicite que le devuelvan la llamada

Su contacto

GN 113.9 Pasadores de fijación con bolas Empuñadura de acero inoxidable, con vástago de acero inoxidable AISI 303

Familia de productos de acero inoxidable

Descripción del producto

Especificación

Accesorio

Opciones del artículo / Tabla

Orificio de ubicación +0.004: 0.197

Orificio de ubicación +0.004: 0.236

Orificio de ubicación +0.004: 0.315

Orificio de ubicación +0.004: 0.394

Orificio de ubicación +0.004: 0.472

Orificio de ubicación +0.004: 0.630

Orificio de ubicación +0.004: 0.787

Orificio de ubicación +0.004: 0.984

Medidas métricas

Armar y cotizar.

Capacidad de carga de pasadores de fijación con bola

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

GN 214.3

GN 114.6

GN 111.5

GN 113.8

GN 113.3

GN 114.3

GN 113.5

GN 214.6

GN 113.10

GN 111.4

Su contacto

Servicio de Winco

Orificio de
ubicación +0.004: 0.197

Orificio de
ubicación +0.004: 0.236

Orificio de
ubicación +0.004: 0.315

Orificio de
ubicación +0.004: 0.394

Orificio de
ubicación +0.004: 0.472

Orificio de
ubicación +0.004: 0.630

Orificio de
ubicación +0.004: 0.787

Orificio de
ubicación +0.004: 0.984
