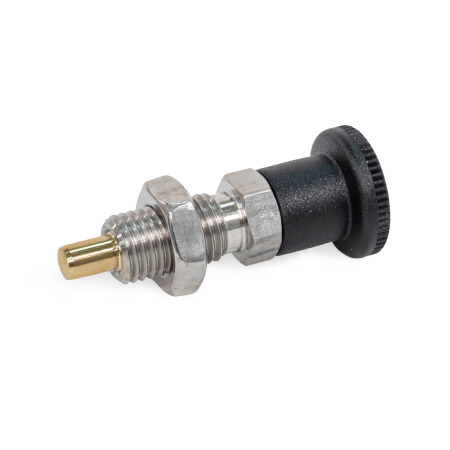

GN 81700 Posicionadores Acero / Acero inoxidable, con punta especial

Posicionadores GN 81700: Acero / Acero inoxidable, con punta especial

Tipo: BK - Sin bloqueo, con contratuerca
Tipo de pivote de retención: MA - Punta redondeada, latón
Material: NI - Acero inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Lista de tipos de posicionadores de indexado Información de la capacidad de carga Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

Los posicionadores GN 81700 bloquean los ajustes de altura o los brazos oscilantes de dispositivos, máquinas y vehículos, por ejemplo.

Los tipos con pivote de retención KA y MA tienen puntas redondeadas de plástico o latón que reducen el desgaste en la superficie opuesta y evitan marcas o ralladuras. El pivote de retención cónico SB facilita el posicionamiento en el correspondiente orificio de recepción.

La punta esférica del pivote de retención de tipo SC pasa sobre bordes o ranuras bajos, facilitando el acoplamiento correcto y evitando daños. Gracias al pequeño chaflán, el pivote de retención de tipo SD es especialmente adecuado para orificios de retención poco profundos, por ejemplo, en piezas de chapa metálica.

Los posicionadores con pivote de retención de los tipos SE o SF se pueden montar con fijaciones específicas de la aplicación utilizando la rosca externa o interna y se utilizan, por ejemplo,
para accionamientos de varillas o de tracción por cable.

Independientemente del tipo de pivote de retención seleccionado, los posicionadores GN 81700 están disponibles con o sin bloqueo de posición. Los posicionadores con bloqueo de posición se utilizan cuando el pasador de bloqueo no debe sobresalir de manera temporal.

Especificación

Guía

AceroST, acabado ennegrecido
Acero inoxidableNI AISI 303

Pivote de retención

Acero, acabado ennegrecido para ST
Punta endurecida para los tipos SB / SC / SD
Acero inoxidable AISI 303, niquelado químico para NI
Recubrimiento para el tipo KA
Plástico, poliftalamida (PPA)
- Reforzado con fibra de vidrio
- Unidos químicamente al pivote de retención
- Blanco
Latón para tipo MA

Perilla
Plástico, poliamida (PA)
Negro, acabado mate

Muelle de presión
Acero inoxidable AISI 301

Tuerca hexagonal ISO 8675

Acero, acabado ennegrecido para ST
Acero inoxidable para NI

RoHS

Accesorio

DIN 172 Bujes de perforación a presión (con collar)
DIN 179 Bujes de perforación a presión (sin collar)
GN 609.5 Casquillos espaciadores
ISO 8675 Tuercas hexagonales finas
DIN 7979 Pasadores de fijación (with Internal Thread)
GN 909 Tuercas hexagonales finas
GN 909.5 Tuercas hexagonales finas
GN 412.2 Casquillos de posición (con collar)
GN 412.4 Casquillos de posición (con collar)
GN 412.3 Casquillos de posición con cono (Acero)
GN 412.5 Casquillos de posición con cono
GN 412.1 Bloques de montaje
GN 612.1 Bloques de montaje (Acero, pavonado)

GN 81700 Posicionadores, acero / acero inoxidable, con punta especial boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

B	Sin bloqueo, sin contratuerca
BK	Sin bloqueo, con contratuerca
C	Con bloqueo, sin contratuerca
CK	Con bloqueo, con contratuerca

Tipo de pivote de retención

KA	Punta redondeada, revestida de plástico
MA	Punta redondeada, latón
SB	Punta cónica
SC	Punta esférica
SD	Punta plana
SE	Con rosca externa
SF	Con rosca interna

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

81700-5-8-B-KA-ST	81700-5-8-BK-KA-ST	81700-5-8-C-KA-ST	81700-5-8-CK-KA-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-KA-NI	81700-5-8-BK-KA-NI	81700-5-8-C-KA-NI	81700-5-8-CK-KA-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-KA-ST	81700-6-9-BK-KA-ST	81700-6-9-C-KA-ST	81700-6-9-CK-KA-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-KA-NI	81700-6-9-BK-KA-NI	81700-6-9-C-KA-NI	81700-6-9-CK-KA-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-KA-ST	81700-8-12-BK-KA-ST	81700-8-12-C-KA-ST	81700-8-12-CK-KA-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-KA-NI	81700-8-12-BK-KA-NI	81700-8-12-C-KA-NI	81700-8-12-CK-KA-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-KA-ST	81700-10-12-BK-KA-ST	81700-10-12-C-KA-ST	81700-10-12-CK-KA-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-KA-NI	81700-10-12-BK-KA-NI	81700-10-12-C-KA-NI	81700-10-12-CK-KA-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

81700-5-8-B-MA-ST	81700-5-8-BK-MA-ST	81700-5-8-C-MA-ST	81700-5-8-CK-MA-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-MA-NI	81700-5-8-BK-MA-NI	81700-5-8-C-MA-NI	81700-5-8-CK-MA-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-MA-ST	81700-6-9-BK-MA-ST	81700-6-9-C-MA-ST	81700-6-9-CK-MA-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-MA-NI	81700-6-9-BK-MA-NI	81700-6-9-C-MA-NI	81700-6-9-CK-MA-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-MA-ST	81700-8-12-BK-MA-ST	81700-8-12-C-MA-ST	81700-8-12-CK-MA-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-MA-NI	81700-8-12-BK-MA-NI	81700-8-12-C-MA-NI	81700-8-12-CK-MA-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-MA-ST	81700-10-12-BK-MA-ST	81700-10-12-C-MA-ST	81700-10-12-CK-MA-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-MA-NI	81700-10-12-BK-MA-NI	81700-10-12-C-MA-NI	81700-10-12-CK-MA-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

81700-5-8-B-SB-ST	81700-5-8-BK-SB-ST	81700-5-8-C-SB-ST	81700-5-8-CK-SB-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SB-NI	81700-5-8-BK-SB-NI	81700-5-8-C-SB-NI	81700-5-8-CK-SB-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SB-ST	81700-6-9-BK-SB-ST	81700-6-9-C-SB-ST	81700-6-9-CK-SB-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SB-NI	81700-6-9-BK-SB-NI	81700-6-9-C-SB-NI	81700-6-9-CK-SB-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SB-ST	81700-8-12-BK-SB-ST	81700-8-12-C-SB-ST	81700-8-12-CK-SB-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SB-NI	81700-8-12-BK-SB-NI	81700-8-12-C-SB-NI	81700-8-12-CK-SB-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SB-ST	81700-10-12-BK-SB-ST	81700-10-12-C-SB-ST	81700-10-12-CK-SB-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SB-NI	81700-10-12-BK-SB-NI	81700-10-12-C-SB-NI	81700-10-12-CK-SB-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

81700-5-8-B-SC-ST	81700-5-8-BK-SC-ST	81700-5-8-C-SC-ST	81700-5-8-CK-SC-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SC-NI	81700-5-8-BK-SC-NI	81700-5-8-C-SC-NI	81700-5-8-CK-SC-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SC-ST	81700-6-9-BK-SC-ST	81700-6-9-C-SC-ST	81700-6-9-CK-SC-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SC-NI	81700-6-9-BK-SC-NI	81700-6-9-C-SC-NI	81700-6-9-CK-SC-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SC-ST	81700-8-12-BK-SC-ST	81700-8-12-C-SC-ST	81700-8-12-CK-SC-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SC-NI	81700-8-12-BK-SC-NI	81700-8-12-C-SC-NI	81700-8-12-CK-SC-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SC-ST	81700-10-12-BK-SC-ST	81700-10-12-C-SC-ST	81700-10-12-CK-SC-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SC-NI	81700-10-12-BK-SC-NI	81700-10-12-C-SC-NI	81700-10-12-CK-SC-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

81700-5-8-B-SD-ST	81700-5-8-BK-SD-ST	81700-5-8-C-SD-ST	81700-5-8-CK-SD-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SD-NI	81700-5-8-BK-SD-NI	81700-5-8-C-SD-NI	81700-5-8-CK-SD-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	-	0.63	1.57	0.71	0.24	-	0.47	-	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SD-ST	81700-6-9-BK-SD-ST	81700-6-9-C-SD-ST	81700-6-9-CK-SD-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SD-NI	81700-6-9-BK-SD-NI	81700-6-9-C-SD-NI	81700-6-9-CK-SD-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	-	0.79	1.89	0.87	0.24	-	0.55	-	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SD-ST	81700-8-12-BK-SD-ST	81700-8-12-C-SD-ST	81700-8-12-CK-SD-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SD-NI	81700-8-12-BK-SD-NI	81700-8-12-C-SD-NI	81700-8-12-CK-SD-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SD-ST	81700-10-12-BK-SD-ST	81700-10-12-C-SD-ST	81700-10-12-CK-SD-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SD-NI	81700-10-12-BK-SD-NI	81700-10-12-C-SD-NI	81700-10-12-CK-SD-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	-	0.94	2.28	1.02	0.31	-	0.67	-	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

81700-5-8-B-SE-ST	81700-5-8-BK-SE-ST	81700-5-8-C-SE-ST	81700-5-8-CK-SE-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	M 3	-	0.63	1.57	0.71	0.24	0.18	0.47	0.16	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SE-NI	81700-5-8-BK-SE-NI	81700-5-8-C-SE-NI	81700-5-8-CK-SE-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	M 3	-	0.63	1.57	0.71	0.24	0.18	0.47	0.16	-	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SE-ST	81700-6-9-BK-SE-ST	81700-6-9-C-SE-ST	81700-6-9-CK-SE-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	M 4	-	0.79	1.89	0.87	0.24	0.24	0.55	0.20	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SE-NI	81700-6-9-BK-SE-NI	81700-6-9-C-SE-NI	81700-6-9-CK-SE-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	M 4	-	0.79	1.89	0.87	0.24	0.24	0.55	0.20	-	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SE-ST	81700-8-12-BK-SE-ST	81700-8-12-C-SE-ST	81700-8-12-CK-SE-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 5	-	0.94	2.28	1.02	0.31	0.30	0.67	0.28	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SE-NI	81700-8-12-BK-SE-NI	81700-8-12-C-SE-NI	81700-8-12-CK-SE-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 5	-	0.94	2.28	1.02	0.31	0.30	0.67	0.28	-	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SE-ST	81700-10-12-BK-SE-ST	81700-10-12-C-SE-ST	81700-10-12-CK-SE-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 6	-	0.94	2.28	1.02	0.31	0.35	0.67	0.31	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SE-NI	81700-10-12-BK-SE-NI	81700-10-12-C-SE-NI	81700-10-12-CK-SE-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	M 6	-	0.94	2.28	1.02	0.31	0.35	0.67	0.31	-	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

81700-5-8-B-SF-ST	81700-5-8-BK-SF-ST	81700-5-8-C-SF-ST	81700-5-8-CK-SF-ST	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	M 3	0.63	1.57	0.71	0.24	-	0.47	0.16	0.24	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-5-8-B-SF-NI	81700-5-8-BK-SF-NI	81700-5-8-C-SF-NI	81700-5-8-CK-SF-NI	0.197 -0.008 / -0.020 / H7	0.31	M 10 x 1	0.75	-	M 3	0.63	1.57	0.71	0.24	-	0.47	0.16	0.24	1.12 lbf (5 N)	4.05 lbf (18 N)
81700-6-9-B-SF-ST	81700-6-9-BK-SF-ST	81700-6-9-C-SF-ST	81700-6-9-CK-SF-ST	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	M 4	0.79	1.89	0.87	0.24	-	0.55	0.20	0.31	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-6-9-B-SF-NI	81700-6-9-BK-SF-NI	81700-6-9-C-SF-NI	81700-6-9-CK-SF-NI	0.236 -0.008 / -0.020 / H7	0.35	M 12 x 1.5	0.91	-	M 4	0.79	1.89	0.87	0.24	-	0.55	0.20	0.31	1.35 lbf (6 N)	5.62 lbf (25 N)
81700-8-12-B-SF-ST	81700-8-12-BK-SF-ST	81700-8-12-C-SF-ST	81700-8-12-CK-SF-ST	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 5	0.94	2.28	1.02	0.31	-	0.67	0.28	0.39	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-8-12-B-SF-NI	81700-8-12-BK-SF-NI	81700-8-12-C-SF-NI	81700-8-12-CK-SF-NI	0.315 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 5	0.94	2.28	1.02	0.31	-	0.67	0.28	0.39	1.91 lbf (8.5 N)	6.29 lbf (28 N)
81700-10-12-B-SF-ST	81700-10-12-BK-SF-ST	81700-10-12-C-SF-ST	81700-10-12-CK-SF-ST	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 6	0.94	2.28	1.02	0.31	-	0.67	0.31	0.47	2.14 lbf (9.5 N)	8.54 lbf (38 N)
81700-10-12-B-SF-NI	81700-10-12-BK-SF-NI	81700-10-12-C-SF-NI	81700-10-12-CK-SF-NI	0.394 -0.008 / -0.020 / H7	0.47	M 16 x 1.5	1.10	-	M 6	0.94	2.28	1.02	0.31	-	0.67	0.31	0.47	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Mostrar / ocultar columnas

Medidas métricas

d₁ Orificio -0.008 / -0.020 posicionador H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	A/F₁	A/F₂	t Mín.	Carga de muelle ≈ Inicial	Final

0.197	0.31	M 10 x 1	0.75	M 3	M 3	0.63	1.57	0.71	0.24	0.18	0.47	0.16	0.24	1.12 lbf (5 N)	4.05 lbf (18 N)
0.236	0.35	M 12 x 1.5	0.91	M 4	M 4	0.79	1.89	0.87	0.24	0.24	0.55	0.20	0.31	1.35 lbf (6 N)	5.62 lbf (25 N)
0.315	0.47	M 16 x 1.5	1.10	M 5	M 5	0.94	2.28	1.02	0.31	0.30	0.67	0.28	0.39	1.91 lbf (8.5 N)	6.29 lbf (28 N)
0.394	0.47	M 16 x 1.5	1.10	M 6	M 6	0.94	2.28	1.02	0.31	0.35	0.67	0.31	0.47	2.14 lbf (9.5 N)	8.54 lbf (38 N)

Armar y cotizar.

Ejemplos de aplicación

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$738.60

Disponibles 2 semanas

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$738.60
50	99	Mex$677.05
100	249	Mex$615.50
≥ 250		Mex$553.95

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.041 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Servicio de Winco

Solicite que le devuelvan la llamada

Manual de JW Winco
