Las palancas de apriete ajustables GN 306 se utilizan en dispositivos para la sujeción, la compresión o la fijación sin herramientas. Para lograr una posición adecuada de sujeción, la palanca se puede elevar en la dimensión h4 y bascularse a continuación. Al liberarla, se vuelve a encajar en el dentado bajo la presión de un muelle.

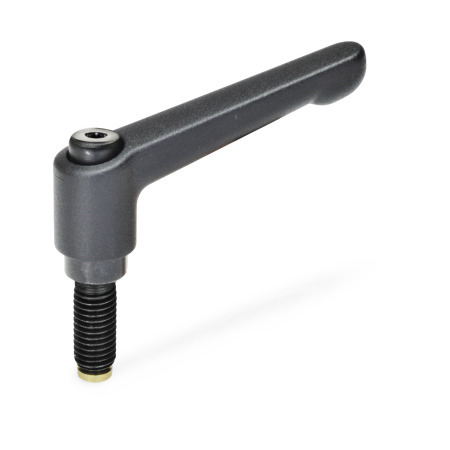

La punta de los tipos MS / KU ayuda a evitar las marcas de presión o los daños en la pieza de trabajo sujeta. El extremo cónico del tipo KS permite un posicionamiento o un centrado simples en un agujero de montaje adecuado. La punta redondeada del tipo DZ proporciona un contacto puntiagudo y una compensación angular.

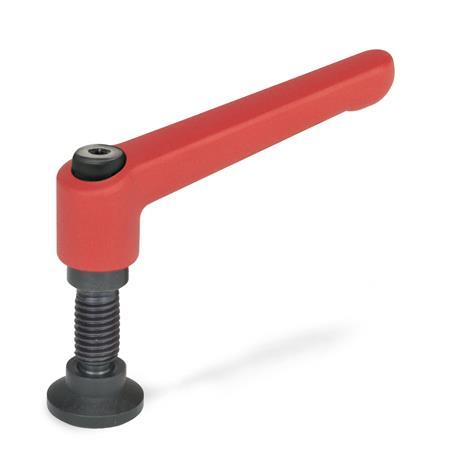

El pie de apriete de los tipos KD / RD aumenta su superficie de contacto para proteger la superficie opuesta frente a daños. En combinación con el extremo esférico, el pie de apriete forma una rótula que se adapta a las superficies de apriete irregulares. También evita que se transfiera el movimiento de rotación a la superficie de apriete durante la sujeción.
El recubrimiento de caucho del tipo RD también evita el deslizamiento, proporciona un efecto de amortiguación y reduce el ruido. En esta versión, el disco está revestido de caucho vulcanizado para asegurar una elevada capacidad de carga y estabilidad dimensional.
Los pies de apriete son extraíbles y se suministran sin montar.
Especificación
Empuñadura
Zinc fundido a presión
Con revestimiento de plástico
Negro, RAL 9005, acabado texturizadoB
Rojo, RAL 3000, acabado texturizadoR
Inserto / Tornillo de sujeción
Acero, pavonado acabado
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con
RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.057 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso. Teléfono: +52(81)2721-4021
