Pasadores de liberación rápida GN 214.3

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Lista de tipos de pasadores de bloqueo Información de la capacidad de carga Características del plástico Características del acero inoxidable

Descripción del producto

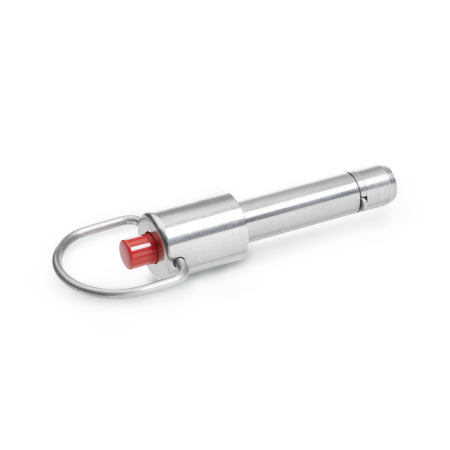

Los pasadores de liberación rápida GN 214.3 se utilizan para una rápida fijación, unión y bloqueo de varios sistemas de montaje. Una aplicación típica son los pasadores de posicionamiento que han de quitarse y volverse a colocar con frecuencia.

Los trinquetes rectangulares de chapa de acero inoxidable mantienen el pasador de fijación en una posición axial en el orificio. Este puede retraerse al presionar el botón. Al soltar, el muelle de presión vuelve a su posición de bloqueo.

La versión con anilla giratoria de tracción es ideal para su uso en espacios reducidos.

El anexo técnico contiene las capacidades de carga para la doble resistencia al corte (esfuerzo de rotura).

Especificación

Pasador de vástago
Acero inoxidable AISI 303

Pasadores sujetadores
Chapa metálica de acero inoxidable AISI 304

Anillo de elevación
Acero inoxidable AISI 301

Muelle
Acero inoxidable AISI 301

Botón pulsador / deslizador
Plástico, Poliacetal (POM)

Botón pulsador: rojo
Temperaturas de trabajo de 176 °F (80 °C)

RoHS

Accesorio

Casquillos de retención GN 1140
Cadenas de bolas GN 111
Cadenas de bolas GN 111.5
Cables de retención GN 111.2 (con lengüetas de montaje o argollas)
Cables de retención espirales GN 111.4

GN 214.3 Pasadores de liberación rápida de acero inoxidable, con varilla de empuje de plástico, con bloqueo axial (trinquete) boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Número de pieza	d₁ -0.004	l₁ +0.016 Tamaño mínimo	a	b	d₂	d₃	d₄	d₅	l₂	l₃

214.3-6-10	0.236 -0.004	0.394 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-12	0.236 -0.004	0.472 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-16	0.236 -0.004	0.630 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-20	0.236 -0.004	0.787 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-25	0.236 -0.004	0.984 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-30	0.236 -0.004	1.181 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-35	0.236 -0.004	1.378 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-40	0.236 -0.004	1.575 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-45	0.236 -0.004	1.772 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-50	0.236 -0.004	1.969 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-60	0.236 -0.004	2.362 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-70	0.236 -0.004	2.756 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-6-80	0.236 -0.004	3.150 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.3-8-10	0.315 -0.004	0.394 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-16	0.315 -0.004	0.630 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-20	0.315 -0.004	0.787 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-25	0.315 -0.004	0.984 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-30	0.315 -0.004	1.181 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-35	0.315 -0.004	1.378 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-40	0.315 -0.004	1.575 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-45	0.315 -0.004	1.772 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-50	0.315 -0.004	1.969 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-60	0.315 -0.004	2.362 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-70	0.315 -0.004	2.756 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-80	0.315 -0.004	3.150 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-90	0.315 -0.004	3.543 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-8-100	0.315 -0.004	3.937 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.3-10-15	0.394 -0.004	0.591 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-20	0.394 -0.004	0.787 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-25	0.394 -0.004	0.984 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-30	0.394 -0.004	1.181 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-35	0.394 -0.004	1.378 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-40	0.394 -0.004	1.575 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-45	0.394 -0.004	1.772 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-50	0.394 -0.004	1.969 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-60	0.394 -0.004	2.362 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-70	0.394 -0.004	2.756 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-80	0.394 -0.004	3.150 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-90	0.394 -0.004	3.543 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-100	0.394 -0.004	3.937 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-110	0.394 -0.004	4.331 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-10-120	0.394 -0.004	4.724 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.3-12-20	0.472 -0.004	0.787 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-25	0.472 -0.004	0.984 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-30	0.472 -0.004	1.181 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-35	0.472 -0.004	1.378 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-40	0.472 -0.004	1.575 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-45	0.472 -0.004	1.772 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-50	0.472 -0.004	1.969 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-60	0.472 -0.004	2.362 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-70	0.472 -0.004	2.756 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-80	0.472 -0.004	3.150 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-90	0.472 -0.004	3.543 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-100	0.472 -0.004	3.937 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-110	0.472 -0.004	4.331 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-12-120	0.472 -0.004	4.724 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.3-16-30	0.630 -0.004	1.181 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-35	0.630 -0.004	1.378 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-40	0.630 -0.004	1.575 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-45	0.630 -0.004	1.772 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-50	0.630 -0.004	1.969 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-60	0.630 -0.004	2.362 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-70	0.630 -0.004	2.756 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-80	0.630 -0.004	3.150 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-90	0.630 -0.004	3.543 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-100	0.630 -0.004	3.937 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-110	0.630 -0.004	4.331 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-120	0.630 -0.004	4.724 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-130	0.630 -0.004	5.118 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-140	0.630 -0.004	5.512 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.3-16-150	0.630 -0.004	5.906 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ -0.004	l₁ +0.016 Tamaño mínimo															a	b	d₂	d₃	d₄	d₅	l₂	l₃

0.236	0.394	0.472	0.630	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	-	-	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
0.315	0.394	0.630	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	-	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
0.394	0.591	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
0.472	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	-	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
0.630	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	5.118	5.512	5.906	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83

Armar y cotizar.

Capacidad de carga de pasadores de liberación rápida

Información
Las capacidades de carga especificadas en la tabla para la resistencia de cizalladura doble (resistencia a la ruptura) se han calculado o definido de manera teórica con base en la DIN 50141.

La sección transversal S del perno amenazado se consideró en dos planos de cizalladura antes de la ruptura, según el esquema que se muestra al costado.

Los detalles sobre la capacidad de carga no son vinculantes y no representan ninguna responsabilidad. En general, no constituyen una garantía de calidad. El usuario debe determinar caso por caso si un producto es adecuado para la aplicación. Las influencias ambientales pueden afectar los valores especificados.

En el diseño deberá tomarse en cuenta el factor de seguridad adecuado.

Capacidad de carga F ≈ resistencia de cizalladura de conformidad con DIN 50141 (resistencia a la ruptura)

Mostrar / ocultar columnas

d₁ Diámetro de perno	GN 214.3

6	3822 lbf (17 kN)
8	7868 lbf (35 kN)
10	10566 lbf (47 kN)
12	16861 lbf (75 kN)
16	31024 lbf (138 kN)

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$575.40

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$575.40
100	249	Mex$527.45
250	499	Mex$479.50
≥ 500		Mex$431.55

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.039 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
