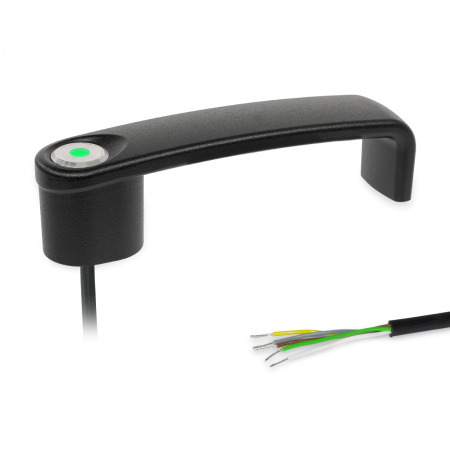

Jaladeras en "U" para gabinete GN 422

Tipo: LK - Luz indicadora LED, rojo / verde (bicolor) (sin función de interruptor)
Tipo de conexión: K2 - Cable, extremo abierto, 2 m
Acabado: SW - Negro, RAL 9005, acabado texturizado

Instrucción de uso GN 422 Información de la capacidad de carga Características del plástico

Descripción del producto

Las jaladeras en "U" para gabinete GN 422 se utilizan para accionar cubiertas y puertas. Los botones integrados en el asa pueden enviar señales eléctricas de control, y los LED pueden indicar el estado de un control de máquina, por ejemplo.

El asa está disponible con 1 o 2 elementos de función. El LED se enciende en rojo o verde dependiendo de la polaridad las conexiones.

Hay jaladeras en "U" para gabinete complementarias sin función de interruptor disponibles como GN 422.1.

Especificación

Empuñadura
Zinc fundido a presión
Revestimiento de polvo

Negro, RAL 9005, acabado texturizadoSW
Plateado, RAL 9006, acabado texturizadoSR

Botón
Acero inoxidable AISI 304

Cable (blindaje externo)
Poliuretano (PUR)
Negro

Guía de luz
Plástico
Policarbonato transparente (PC)

RoHS

Accesorio

GN 330 Cables con acoplamiento conector (5 polos, 5 ó 10 metros de longitud)

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza K2 - Cable, extremo abierto, 2 m	Número de pieza K5 - Cable, extremo abierto, 5 m	Número de pieza S025 - Cable con enchufe, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-LK-K2-SW	422-33-LK-K5-SW	422-33-LK-S025-SW	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47
422-33-LK-K2-SR	422-33-LK-K5-SR	422-33-LK-S025-SR	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47

Número de pieza K2 - Cable, extremo abierto, 2 m	Número de pieza K5 - Cable, extremo abierto, 5 m	Número de pieza S025 - Cable con enchufe, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-RK-K2-SW	422-33-RK-K5-SW	422-33-RK-S025-SW	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47
422-33-RK-K2-SR	422-33-RK-K5-SR	422-33-RK-S025-SR	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47

Número de pieza K2 - Cable, extremo abierto, 2 m	Número de pieza K5 - Cable, extremo abierto, 5 m	Número de pieza S025 - Cable con enchufe, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-RO-K2-SW	422-33-RO-K5-SW	422-33-RO-S025-SW	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47
422-33-RO-K2-SR	422-33-RO-K5-SR	422-33-RO-S025-SR	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47

Número de pieza K2 - Cable, extremo abierto, 2 m	Número de pieza K5 - Cable, extremo abierto, 5 m	Número de pieza S025 - Cable con enchufe, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-TK-K2-SW	422-33-TK-K5-SW	422-33-TK-S025-SW	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47
422-33-TK-K2-SR	422-33-TK-K5-SR	422-33-TK-S025-SR	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47

Número de pieza K2 - Cable, extremo abierto, 2 m	Número de pieza K5 - Cable, extremo abierto, 5 m	Número de pieza S025 - Cable con enchufe, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-TO-K2-SW	422-33-TO-K5-SW	422-33-TO-S025-SW	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47
422-33-TO-K2-SR	422-33-TO-K5-SR	422-33-TO-S025-SR	1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47

b	a	d	h	l₁	l₂	l₃	t

1.30	0.40	M 6	1.73	4.61	6.22	4.15	0.47

Min	Max	Price
1	9	Mex$3,447.60
10	24	Mex$3,160.30
25	49	Mex$2,873.00
≥ 50		Mex$2,585.70

Seleccione un páis.

Seleccione estado

Servicio de Winco

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. – 6:00 p.m. hora central

+52(81)2721-4021 ventas@jwwinco.mx

Solicite que le devuelvan la llamada


Botón Contactos Material de contacto Voltajes de conmutación Corriente de conmutación Vida útil mecánica Vida útil eléctrica	Contacto de transición, contacto de presión Aleación de plata Máx. 125 V (conector) Máx. 240 V (cable) Máx. 3 A 10⁶ ciclos de conmutación 50 000 ciclos de conmutación (bajo carga completa)
Luz indicadora LED / Iluminación de anillo LED Voltaje de operación / corriente operativa bicolor (rojo / verde)	24 V CC ± 10 % / 7 mA
Categoría de uso (botón)	CA 15: 24 V CA / 1 A / CC 13: 24 V CC / 0.7 A CA 15: 110 V CA / 1 A / CC 13: 110 V CC / 0.2 A CA 15: 220 V CA / 0.5 A / CC 13: 220 V CC / 0.1 A	según IEC 60947-5-1
	CA: 120 V CA / 5 A / CC: 12 V CC / 1 A CA: 240 V CA / 3 A	según UL 508
Tipo de conexión Cable con enchufe (S025)	Conector de 5 clavijas M12x1 con cable PUR 0.25 m
Aprobaciones, declaraciones de conformidad

Servicio de Winco

Solicite que le devuelvan la llamada

Manual de JW Winco

Su contacto

GN 422 Jaladeras en "U" para gabinete Zinc fundido a presión, con función de conmutación de potencia / con luz indicadora, con 1 elemento de funcionamiento

Descripción del producto

Especificación

Accesorio

Opciones del artículo / Tabla

Tipo

Tipo de conexión

Tipo: LK - Luz indicadora LED, rojo / verde (bicolor) (sin función de interruptor)

Tipo: RK - Botón, cierre, con LED, rojo / verde (bicolor)

Tipo: RO - Botón, cierre, sin LED

Tipo: TK - Botón, con LED, rojo / verde (bicolor)

Tipo: TO - Botón sin LED

Medidas métricas

Armar y cotizar.

Características eléctricas y mecánicas

Agujeros de instalación

Información de seguridad

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

NUEVO GN 422

GN 422.1

GN 3310

EN 628.4

EN 6284

EN 6284

GN 331

vistos recientemente

NUEVOGN 422

Su contacto

Servicio de Winco

LK	Luz indicadora LED, rojo / verde (bicolor) (sin función de interruptor)
RK	Botón, cierre, con LED, rojo / verde (bicolor)
RO	Botón, cierre, sin LED
TK	Botón, con LED, rojo / verde (bicolor)
TO	Botón sin LED

K2	Cable, extremo abierto, 2 m
K5	Cable, extremo abierto, 5 m
S025	Cable con enchufe, 0.25 m
