GN 3310 Interruptores con botón pulsador Acero inoxidable, con / sin iluminación LED

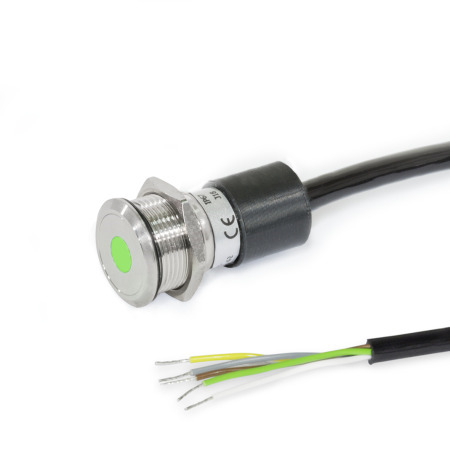

Interruptores con botón pulsador GN 3310: Acero inoxidable, con / sin iluminación LED
Tipo: LK - Luz indicadora LED, rojo / verde (bicolor) (sin función de interruptor)
Tipo de conexión: K2 - Cable, extremo abierto, 2 m
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
Instrucciones de uso GN 3310 Clases de protección IP Características del plástico Características del acero inoxidable

Descripción del producto

Los interruptores con botón pulsador GN 3310 pueden enviar señales eléctricas de control e indicar el estado de un control de máquina, por ejemplo, a través de los LED integrados.

Dependiendo del tipo de conexión, se conectan mediante un cable con un extremo abierto o mediante un conector.

El LED se enciende en rojo o verde dependiendo de la polaridad en las conexiones.

Especificación

Alojamiento
Acero inoxidable AISI 304

Cable (blindaje externo)
Poliuretano PUR
Negro

Tuerca hexagonal
Acero inoxidable A2

Guía de luz
Plástico
Policarbonato (PC) transparente

RoHS

Accesorio

GN 330 Cables con acoplamiento conector (5 polos, 5 o 10 metros de longitud, extensión)

GN 3310 Interruptores con botón pulsador de acero inoxidable, con / sin iluminación LED boceto
Ocultar dibujo técnico
GN 3310 Interruptores con botón pulsador de acero inoxidable, con / sin iluminación LED boceto

Opciones del artículo / Tabla

Tipo

LKLuz indicadora LED, rojo / verde (bicolor) (sin función de interruptor)
RKBotón, cierre, con LED, rojo / verde (bicolor)
ROBotón, cierre, sin LED
TKBotón, con LED, rojo / verde (bicolor)
TOBotón sin LED

Tipo de conexión

K2Cable, extremo abierto, 2 m
K5Cable, extremo abierto, 5 m
S025Cable con enchufe, 0.25 m
Mostrar / ocultar columnas

Medidas métricas

Abertura de montaje
Ø		d
Tipo de conexión K2 / K5
Tipo de conexión S0.25		A/F
0.748 +0.004 / +0.0120.240.200.87

Armar y cotizar.
Abertura de montaje (diámetro)
Tipo





Tipo de conexión



Abertura de montaje (diámetro)
Tipo





Tipo de conexión



Características eléctricas y mecánicas

Botón
Contactos
Material de contacto
Voltajes de conmutación

Corriente de conmutación
Vida útil mecánica
Vida útil eléctrica


Contacto de transición, contacto de presión
Aleación de plata
Máx. 125 V (conector)
Máx. 240 V (cable)

Máx. 3 A

106 ciclos de conmutación
50 000 ciclos de conmutación (bajo carga completa)

 441a8539-47ac-430e-a1f9-11050bb03d8f

Luz indicadora LED /
Iluminación de anillo LED
Voltaje de operación /
corriente operativa

  • bicolor (rojo / verde)




24 V CC ± 10 % / 7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Categoría de uso (botón)

CA 15: 24 V CA / 1 A / CC 13: 24 V CC / 0.7 A
CA 15: 110 V CA / 1 A / CC 13: 110 V CC / 0.2 A
CA 15: 220 V CA / 0.5 A / CC 13: 220 V CC / 0.1 A

según IEC 60947-5-1

CA: 120 V CA / 5 A / CC: 12 V CC / 1 A
CA: 240 V CA / 3 A

según UL 508

Tipo de conexión
Cable con extremo abierto
(K2 / K5)
o
Cable con enchufe
(S025)


Cable de PUR con alambres trenzados abiertos (2 m o 5 m)

Conector de 5 clavijas M12x1 con cable PUR 0.25 m

 fcd3569a-e472-4916-af30-ee6625fd9588

Clase de protección

parte delantera IP 65 / IP 67

Par de apriete

mín. 5 Nm / máx. 12 Nm

Aprobaciones, declaraciones de conformidad

 40c3ef61-06dd-4ff4-9193-f3ef04faa1bf

Información de seguridad

Durante la instalación, el funcionamiento inicial y el uso debe observarse la información contenida en las instrucciones de uso. Estas se encuentran junto al producto o se proporcionan en formato digital en la página del producto, en ganternorm.com.

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$2,666.40
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
19Mex$2,666.40
1024Mex$2,444.20
2549Mex$2,222.00
≥ 50Mex$1,999.80
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.277 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
