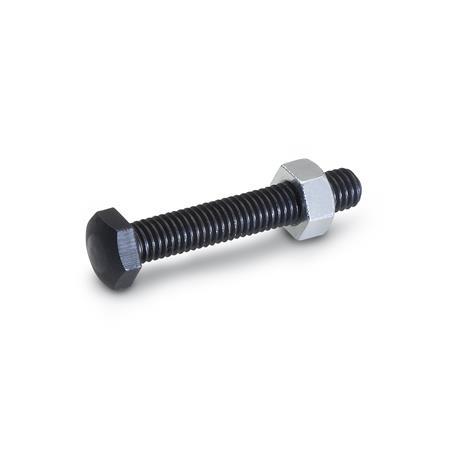

GN 251 Stop Bolts Steel

Type: AK - Locating surface, with rounded end, hardened

Product description

Stop bolts GN 251 can be used as end stops or as supports.

Type AK has a hardened spherical head to handle greater forces. Type BK with Polyurethane disk acts as a damping element or to protect sensitive surfaces.

A hex nut is supplied for locking the screw in place.

Specification

Screw
Steel

Blackened finish for type AK
Locating surface, hardened (HRC 45)
Nickel plated for type BK
Polyurethane disk, hardness 90 Shore

Hex nut
Steel
Zinc plated, blue passivated finish

RoHS

Accessory

GN 412.1 Mounting Blocks (Zinc Die-Cast)

Hide technical drawing

Part Options / Table

Type

AK	Locating surface, with rounded end, hardened
BK	Locating surface with Polyurethane disk

Part Number	d₁	l₁ Type AK	Type BK	d₂	e	k₁	k₂	k₃	l₂ max.	l₃	s

3N10P11/AK	M 3	0.39	-	-	0.25	0.08	0.09	-	0.06	-	0.22
3N15P11/AK	M 3	0.59	-	-	0.25	0.08	0.09	-	0.06	-	0.22
3N20P11/AK	M 3	0.79	-	-	0.25	0.08	0.09	-	0.06	-	0.22
3N25P11/AK	M 3	0.98	-	-	0.25	0.08	0.09	-	0.06	-	0.22
3N30P11/AK	M 3	1.18	-	-	0.25	0.08	0.09	-	0.06	-	0.22
4N10P11/AK	M 4	0.39	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
4N15P11/AK	M 4	0.59	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
4N20P11/AK	M 4	0.79	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
4N25P11/AK	M 4	0.98	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
4N30P11/AK	M 4	1.18	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
4N35P11/AK	M 4	1.38	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
4N40P11/AK	M 4	1.57	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
251-M4-15-BK	M 4	-	0.59	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
251-M4-20-BK	M 4	-	0.79	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
251-M4-25-BK	M 4	-	0.98	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
251-M4-30-BK	M 4	-	1.18	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
251-M4-35-BK	M 4	-	1.38	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
251-M4-40-BK	M 4	-	1.57	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
5N10P11/AK	M 5	0.39	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
5N15P11/AK	M 5	0.59	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
5N20P11/AK	M 5	0.79	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
5N25P11/AK	M 5	0.98	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
5N30P11/AK	M 5	1.18	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
5N35P11/AK	M 5	1.38	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
5N40P11/AK	M 5	1.57	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
5N50P11/AK	M 5	1.97	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
251-M5-15-BK	M 5	-	0.59	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
251-M5-20-BK	M 5	-	0.79	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
251-M5-25-BK	M 5	-	0.98	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
251-M5-30-BK	M 5	-	1.18	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
251-M5-35-BK	M 5	-	1.38	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
251-M5-40-BK	M 5	-	1.57	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
6N15P11/AK	M 6	0.59	-	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
6N20P11/AK	M 6	0.79	-	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
6N25P11/AK	M 6	0.98	-	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
6N30P11/AK	M 6	1.18	-	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
6N35P11/AK	M 6	1.38	-	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
6N40P11/AK	M 6	1.57	-	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
6N50P11/AK	M 6	1.97	-	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
251-M6-20-BK	M 6	-	0.79	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
251-M6-25-BK	M 6	-	0.98	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
251-M6-30-BK	M 6	-	1.18	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
251-M6-35-BK	M 6	-	1.38	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
251-M6-40-BK	M 6	-	1.57	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
251-M6-45-BK	M 6	-	1.77	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
251-M6-50-BK	M 6	-	1.97	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
8N15P11/AK	M 8	0.59	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N20P11/AK	M 8	0.79	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N25P11/AK	M 8	0.98	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N30P11/AK	M 8	1.18	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N35P11/AK	M 8	1.38	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N40P11/AK	M 8	1.57	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N50P11/AK	M 8	1.97	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N60P11/AK	M 8	2.36	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N70P11/AK	M 8	2.76	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
8N80P11/AK	M 8	3.15	-	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
251-M8-20-BK	M 8	-	0.79	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
251-M8-25-BK	M 8	-	0.98	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
251-M8-30-BK	M 8	-	1.18	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
251-M8-35-BK	M 8	-	1.38	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
251-M8-40-BK	M 8	-	1.57	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
251-M8-45-BK	M 8	-	1.77	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
251-M8-50-BK	M 8	-	1.97	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
10N30P11/AK	M 10	1.18	-	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
10N35P11/AK	M 10	1.38	-	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
10N40P11/AK	M 10	1.57	-	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
10N50P11/AK	M 10	1.97	-	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
10N60P11/AK	M 10	2.36	-	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
10N70P11/AK	M 10	2.76	-	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
10N80P11/AK	M 10	3.15	-	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
251-M10-20-BK	M 10	-	0.79	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
251-M10-25-BK	M 10	-	0.98	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
251-M10-30-BK	M 10	-	1.18	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
251-M10-35-BK	M 10	-	1.38	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
251-M10-40-BK	M 10	-	1.57	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
251-M10-45-BK	M 10	-	1.77	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
251-M10-50-BK	M 10	-	1.97	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
12N30P11/AK	M 12	1.18	-	-	0.86	0.31	0.39	-	0.20	-	0.75
12N35P11/AK	M 12	1.38	-	-	0.86	0.31	0.39	-	0.20	-	0.75
12N40P11/AK	M 12	1.57	-	-	0.86	0.31	0.39	-	0.20	-	0.75
12N50P11/AK	M 12	1.97	-	-	0.86	0.31	0.39	-	0.20	-	0.75
12N60P11/AK	M 12	2.36	-	-	0.86	0.31	0.39	-	0.20	-	0.75
12N70P11/AK	M 12	2.76	-	-	0.86	0.31	0.39	-	0.20	-	0.75
12N80P11/AK	M 12	3.15	-	-	0.86	0.31	0.39	-	0.20	-	0.75
16N50P11/AK	M 16	1.97	-	-	1.09	0.39	0.51	-	0.24	-	0.94
16N60P11/AK	M 16	2.36	-	-	1.09	0.39	0.51	-	0.24	-	0.94
16N70P11/AK	M 16	2.76	-	-	1.09	0.39	0.51	-	0.24	-	0.94
16N80P11/AK	M 16	3.15	-	-	1.09	0.39	0.51	-	0.24	-	0.94

Show / Hide columns

Metric

d₁	l₁ Type AK										Type BK							d₂	e	k₁	k₂	k₃	l₂ max.	l₃	s

M 3	0.39	0.59	0.79	0.98	1.18	-	-	-	-	-	-	-	-	-	-	-	-	-	0.25	0.08	0.09	-	0.06	-	0.22
M 4	0.39	0.59	0.79	0.98	1.18	1.38	1.57	-	-	-	0.59	0.79	0.98	1.18	1.38	1.57	-	0.20	0.32	0.11	0.13	0.09	0.08	0.06	0.28
M 5	0.39	0.59	0.79	0.98	1.18	1.38	1.57	1.97	-	-	0.59	0.79	0.98	1.18	1.38	1.57	-	0.24	0.36	0.14	0.16	0.13	0.09	0.06	0.31
M 6	0.59	0.79	0.98	1.18	1.38	1.57	1.97	-	-	-	0.79	0.98	1.18	1.38	1.57	1.77	1.97	0.31	0.45	0.16	0.20	0.14	0.12	0.08	0.39
M 8	0.59	0.79	0.98	1.18	1.38	1.57	1.97	2.36	2.76	3.15	0.79	0.98	1.18	1.38	1.57	1.77	1.97	0.39	0.59	0.22	0.26	0.20	0.15	0.08	0.51
M 10	1.18	1.38	1.57	1.97	2.36	2.76	3.15	-	-	-	0.79	0.98	1.18	1.38	1.57	1.77	1.97	0.51	0.77	0.28	0.31	0.24	0.18	0.08	0.67
M 12	1.18	1.38	1.57	1.97	2.36	2.76	3.15	-	-	-	-	-	-	-	-	-	-	-	0.86	0.31	0.39	-	0.20	-	0.75
M 16	1.97	2.36	2.76	3.15	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1.09	0.39	0.51	-	0.24	-	0.94

Build & Price

Selected Part

Part Number

Total (net)

Mex$187.80

Available within 2 weeks

Quantity

Create Project List

Save as Favorites

Please note our quantity discounts (Mexican Pesos).

Min	Max	Price
1	99	Mex$187.80
100	249	Mex$172.15
250	499	Mex$156.50
≥ 500		Mex$140.85

Prop 65: Not compliant

WARNING:
Cancer and Reproductive Harm - www.P65Warnings.ca.gov

RoHS: Compliant

This article is RoHS-compliant in application of Annex III., which means it complies with EU Directive 2011/65/EU, including extension (2015/863/EU), for restricting the use of certain hazardous substances in electrical and electronic devices. The Directive regulates the use of hazardous substances in devices and components. The implementation in national law is summarily described with RoHS(Restriction of (the use of certain) hazardous substances)).

Weight: 0.002 lbs

If weight is not listed, please contact our Sales Department for additional information regarding weight.
