EN 5337.2 Five-Lobed Knobs Plastic, with Steel Threaded Stud

Five-Lobed Knobs EN 5337.2: Plastic, with Steel Threaded Stud

Original design
code: VCT.p

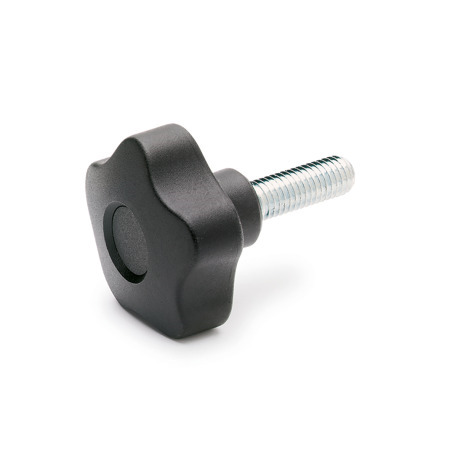

Color of the cover cap: DSW - Black, RAL 9005, matte finish

Product description

The special type of technopolymer used and the matte finish make these five-lobed knobs EN 5337.2 elegant and "soft" to touch. The operator obtains a strong clamping action without any discomfort due to its ergonomic design: five lobes, blended radius and well proportioned rim height assure a natural, safe and comfortable grip.

Resistant to solvents, oils, grease and other chemical agents.

Specification

Knob
Plastic, Polypropylen (PP)

Reinforced, shock resistant
Operating temperature
32 °F to 194 °F (0 °C to +90 °C)
Black, matte finish

Threaded stud
Steel, zinc plated, blue passivated finish

Cover cap
Plastic, Polypropylen (PP)

Black, RAL 9005, matte finishDSW
Orange, RAL 2004, matte finishDOR
Gray, RAL 7035, matte finishDGR
Yellow, RAL 1021, matte finishDGB
Blue, RAL 5024, matte finishDBL
Red, RAL 3000, matte finishDRT
Green, RAL 6017, matte finishDGN

RoHS

EN 5337.2 Plastic Five-Lobed Knobs, with Steel Threaded Stud sketch

Hide technical drawing

Part Options / Table

Part Number	d₁	d₂	Length l	d₃	d₄	h₁	h₂ ≈

5337.2-25-M4-6-DSW	0.98*	M 4	0.24	0.51	0.31	0.75	0.31
5337.2-25-M4-10-DSW	0.98*	M 4	0.39	0.51	0.31	0.75	0.31
5337.2-25-M5-10-DSW	0.98	M 5	0.39	0.51	0.31	0.75	0.31
5337.2-25-M6-10-DSW	0.98	M 6	0.39	0.51	0.31	0.75	0.31
5337.2-25-M5-16-DSW	0.98	M 5	0.63	0.51	0.31	0.75	0.31
5337.2-25-M6-16-DSW	0.98	M 6	0.63	0.51	0.31	0.75	0.31
5337.2-25-M5-20-DSW	0.98	M 5	0.79	0.51	0.31	0.75	0.31
5337.2-25-M6-20-DSW	0.98	M 6	0.79	0.51	0.31	0.75	0.31
5337.2-25-M5-25-DSW	0.98	M 5	0.98	0.51	0.31	0.75	0.31
5337.2-25-M6-25-DSW	0.98	M 6	0.98	0.51	0.31	0.75	0.31
5337.2-25-M5-30-DSW	0.98	M 5	1.18	0.51	0.31	0.75	0.31
5337.2-25-M6-30-DSW	0.98	M 6	1.18	0.51	0.31	0.75	0.31
5337.2-25-M5-40-DSW	0.98	M 5	1.57	0.51	0.31	0.75	0.31
5337.2-25-M6-40-DSW	0.98	M 6	1.57	0.51	0.31	0.75	0.31
5337.2-32-M6-16-DSW	1.26	M 6	0.63	0.59	0.39	0.91	0.39
5337.2-32-M6-16-DOR	1.26	M 6	0.63	0.59	0.39	0.91	0.39
5337.2-32-M6-16-DGR	1.26	M 6	0.63	0.59	0.39	0.91	0.39
5337.2-32-M6-16-DGB	1.26	M 6	0.63	0.59	0.39	0.91	0.39
5337.2-32-M6-16-DBL	1.26	M 6	0.63	0.59	0.39	0.91	0.39
5337.2-32-M6-16-DRT	1.26	M 6	0.63	0.59	0.39	0.91	0.39
5337.2-32-M6-16-DGN	1.26	M 6	0.63	0.59	0.39	0.91	0.39
5337.2-32-M6-20-DSW	1.26	M 6	0.79	0.59	0.39	0.91	0.39
5337.2-32-M6-20-DOR	1.26	M 6	0.79	0.59	0.39	0.91	0.39
5337.2-32-M6-20-DGR	1.26	M 6	0.79	0.59	0.39	0.91	0.39
5337.2-32-M6-20-DGB	1.26	M 6	0.79	0.59	0.39	0.91	0.39
5337.2-32-M6-20-DBL	1.26	M 6	0.79	0.59	0.39	0.91	0.39
5337.2-32-M6-20-DRT	1.26	M 6	0.79	0.59	0.39	0.91	0.39
5337.2-32-M6-20-DGN	1.26	M 6	0.79	0.59	0.39	0.91	0.39
5337.2-32-M6-25-DSW	1.26	M 6	0.98	0.59	0.39	0.91	0.39
5337.2-32-M6-25-DOR	1.26	M 6	0.98	0.59	0.39	0.91	0.39
5337.2-32-M6-25-DGR	1.26	M 6	0.98	0.59	0.39	0.91	0.39
5337.2-32-M6-25-DGB	1.26	M 6	0.98	0.59	0.39	0.91	0.39
5337.2-32-M6-25-DBL	1.26	M 6	0.98	0.59	0.39	0.91	0.39
5337.2-32-M6-25-DRT	1.26	M 6	0.98	0.59	0.39	0.91	0.39
5337.2-32-M6-25-DGN	1.26	M 6	0.98	0.59	0.39	0.91	0.39
5337.2-32-M6-30-DSW	1.26	M 6	1.18	0.59	0.39	0.91	0.39
5337.2-32-M6-30-DOR	1.26	M 6	1.18	0.59	0.39	0.91	0.39
5337.2-32-M6-30-DGR	1.26	M 6	1.18	0.59	0.39	0.91	0.39
5337.2-32-M6-30-DGB	1.26	M 6	1.18	0.59	0.39	0.91	0.39
5337.2-32-M6-30-DBL	1.26	M 6	1.18	0.59	0.39	0.91	0.39
5337.2-32-M6-30-DRT	1.26	M 6	1.18	0.59	0.39	0.91	0.39
5337.2-32-M6-30-DGN	1.26	M 6	1.18	0.59	0.39	0.91	0.39
5337.2-32-M6-40-DSW	1.26	M 6	1.57	0.59	0.39	0.91	0.39
5337.2-32-M6-40-DOR	1.26	M 6	1.57	0.59	0.39	0.91	0.39
5337.2-32-M6-40-DGR	1.26	M 6	1.57	0.59	0.39	0.91	0.39
5337.2-32-M6-40-DGB	1.26	M 6	1.57	0.59	0.39	0.91	0.39
5337.2-32-M6-40-DBL	1.26	M 6	1.57	0.59	0.39	0.91	0.39
5337.2-32-M6-40-DRT	1.26	M 6	1.57	0.59	0.39	0.91	0.39
5337.2-32-M6-40-DGN	1.26	M 6	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-16-DSW	1.26	M 8	0.63	0.59	0.39	0.91	0.39
5337.2-32-M8-16-DOR	1.26	M 8	0.63	0.59	0.39	0.91	0.39
5337.2-32-M8-16-DGR	1.26	M 8	0.63	0.59	0.39	0.91	0.39
5337.2-32-M8-16-DGB	1.26	M 8	0.63	0.59	0.39	0.91	0.39
5337.2-32-M8-16-DBL	1.26	M 8	0.63	0.59	0.39	0.91	0.39
5337.2-32-M8-16-DRT	1.26	M 8	0.63	0.59	0.39	0.91	0.39
5337.2-32-M8-16-DGN	1.26	M 8	0.63	0.59	0.39	0.91	0.39
5337.2-32-M8-20-DSW	1.26	M 8	0.79	0.59	0.39	0.91	0.39
5337.2-32-M8-20-DOR	1.26	M 8	0.79	0.59	0.39	0.91	0.39
5337.2-32-M8-20-DGR	1.26	M 8	0.79	0.59	0.39	0.91	0.39
5337.2-32-M8-20-DGB	1.26	M 8	0.79	0.59	0.39	0.91	0.39
5337.2-32-M8-20-DBL	1.26	M 8	0.79	0.59	0.39	0.91	0.39
5337.2-32-M8-20-DRT	1.26	M 8	0.79	0.59	0.39	0.91	0.39
5337.2-32-M8-20-DGN	1.26	M 8	0.79	0.59	0.39	0.91	0.39
5337.2-32-M8-30-DSW	1.26	M 8	1.18	0.59	0.39	0.91	0.39
5337.2-32-M8-30-DOR	1.26	M 8	1.18	0.59	0.39	0.91	0.39
5337.2-32-M8-30-DGR	1.26	M 8	1.18	0.59	0.39	0.91	0.39
5337.2-32-M8-30-DGB	1.26	M 8	1.18	0.59	0.39	0.91	0.39
5337.2-32-M8-30-DBL	1.26	M 8	1.18	0.59	0.39	0.91	0.39
5337.2-32-M8-30-DRT	1.26	M 8	1.18	0.59	0.39	0.91	0.39
5337.2-32-M8-30-DGN	1.26	M 8	1.18	0.59	0.39	0.91	0.39
5337.2-32-M8-40-DSW	1.26	M 8	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-40-DOR	1.26	M 8	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-40-DGR	1.26	M 8	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-40-DGB	1.26	M 8	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-40-DBL	1.26	M 8	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-40-DRT	1.26	M 8	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-40-DGN	1.26	M 8	1.57	0.59	0.39	0.91	0.39
5337.2-32-M8-50-DSW	1.26	M 8	1.97	0.59	0.39	0.91	0.39
5337.2-32-M8-50-DOR	1.26	M 8	1.97	0.59	0.39	0.91	0.39
5337.2-32-M8-50-DGR	1.26	M 8	1.97	0.59	0.39	0.91	0.39
5337.2-32-M8-50-DGB	1.26	M 8	1.97	0.59	0.39	0.91	0.39
5337.2-32-M8-50-DBL	1.26	M 8	1.97	0.59	0.39	0.91	0.39
5337.2-32-M8-50-DRT	1.26	M 8	1.97	0.59	0.39	0.91	0.39
5337.2-32-M8-50-DGN	1.26	M 8	1.97	0.59	0.39	0.91	0.39
5337.2-40-M6-20-DSW	1.57	M 6	0.79	0.67	0.51	1.06	0.47
5337.2-40-M6-20-DOR	1.57	M 6	0.79	0.67	0.51	1.06	0.47
5337.2-40-M6-20-DGR	1.57	M 6	0.79	0.67	0.51	1.06	0.47
5337.2-40-M6-20-DGB	1.57	M 6	0.79	0.67	0.51	1.06	0.47
5337.2-40-M6-20-DBL	1.57	M 6	0.79	0.67	0.51	1.06	0.47
5337.2-40-M6-20-DRT	1.57	M 6	0.79	0.67	0.51	1.06	0.47
5337.2-40-M6-20-DGN	1.57	M 6	0.79	0.67	0.51	1.06	0.47
5337.2-40-M6-25-DSW	1.57	M 6	0.98	0.67	0.51	1.06	0.47
5337.2-40-M6-25-DOR	1.57	M 6	0.98	0.67	0.51	1.06	0.47
5337.2-40-M6-25-DGR	1.57	M 6	0.98	0.67	0.51	1.06	0.47
5337.2-40-M6-25-DGB	1.57	M 6	0.98	0.67	0.51	1.06	0.47
5337.2-40-M6-25-DBL	1.57	M 6	0.98	0.67	0.51	1.06	0.47
5337.2-40-M6-25-DRT	1.57	M 6	0.98	0.67	0.51	1.06	0.47
5337.2-40-M6-25-DGN	1.57	M 6	0.98	0.67	0.51	1.06	0.47
5337.2-40-M6-30-DSW	1.57	M 6	1.18	0.67	0.51	1.06	0.47
5337.2-40-M6-30-DOR	1.57	M 6	1.18	0.67	0.51	1.06	0.47
5337.2-40-M6-30-DGR	1.57	M 6	1.18	0.67	0.51	1.06	0.47
5337.2-40-M6-30-DGB	1.57	M 6	1.18	0.67	0.51	1.06	0.47
5337.2-40-M6-30-DBL	1.57	M 6	1.18	0.67	0.51	1.06	0.47
5337.2-40-M6-30-DRT	1.57	M 6	1.18	0.67	0.51	1.06	0.47
5337.2-40-M6-30-DGN	1.57	M 6	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-16-DSW	1.57	M 8	0.63	0.67	0.51	1.06	0.47
5337.2-40-M8-16-DOR	1.57	M 8	0.63	0.67	0.51	1.06	0.47
5337.2-40-M8-16-DGR	1.57	M 8	0.63	0.67	0.51	1.06	0.47
5337.2-40-M8-16-DGB	1.57	M 8	0.63	0.67	0.51	1.06	0.47
5337.2-40-M8-16-DBL	1.57	M 8	0.63	0.67	0.51	1.06	0.47
5337.2-40-M8-16-DRT	1.57	M 8	0.63	0.67	0.51	1.06	0.47
5337.2-40-M8-16-DGN	1.57	M 8	0.63	0.67	0.51	1.06	0.47
5337.2-40-M8-20-DSW	1.57	M 8	0.79	0.67	0.51	1.06	0.47
5337.2-40-M8-20-DOR	1.57	M 8	0.79	0.67	0.51	1.06	0.47
5337.2-40-M8-20-DGR	1.57	M 8	0.79	0.67	0.51	1.06	0.47
5337.2-40-M8-20-DGB	1.57	M 8	0.79	0.67	0.51	1.06	0.47
5337.2-40-M8-20-DBL	1.57	M 8	0.79	0.67	0.51	1.06	0.47
5337.2-40-M8-20-DRT	1.57	M 8	0.79	0.67	0.51	1.06	0.47
5337.2-40-M8-20-DGN	1.57	M 8	0.79	0.67	0.51	1.06	0.47
5337.2-40-M8-25-DSW	1.57	M 8	0.98	0.67	0.51	1.06	0.47
5337.2-40-M8-25-DOR	1.57	M 8	0.98	0.67	0.51	1.06	0.47
5337.2-40-M8-25-DGR	1.57	M 8	0.98	0.67	0.51	1.06	0.47
5337.2-40-M8-25-DGB	1.57	M 8	0.98	0.67	0.51	1.06	0.47
5337.2-40-M8-25-DBL	1.57	M 8	0.98	0.67	0.51	1.06	0.47
5337.2-40-M8-25-DRT	1.57	M 8	0.98	0.67	0.51	1.06	0.47
5337.2-40-M8-25-DGN	1.57	M 8	0.98	0.67	0.51	1.06	0.47
5337.2-40-M8-30-DSW	1.57	M 8	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-30-DOR	1.57	M 8	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-30-DGR	1.57	M 8	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-30-DGB	1.57	M 8	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-30-DBL	1.57	M 8	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-30-DRT	1.57	M 8	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-30-DGN	1.57	M 8	1.18	0.67	0.51	1.06	0.47
5337.2-40-M8-35-DSW	1.57	M 8	1.38	0.67	0.51	1.06	0.47
5337.2-40-M8-35-DOR	1.57	M 8	1.38	0.67	0.51	1.06	0.47
5337.2-40-M8-35-DGR	1.57	M 8	1.38	0.67	0.51	1.06	0.47
5337.2-40-M8-35-DGB	1.57	M 8	1.38	0.67	0.51	1.06	0.47
5337.2-40-M8-35-DBL	1.57	M 8	1.38	0.67	0.51	1.06	0.47
5337.2-40-M8-35-DRT	1.57	M 8	1.38	0.67	0.51	1.06	0.47
5337.2-40-M8-35-DGN	1.57	M 8	1.38	0.67	0.51	1.06	0.47
5337.2-40-M8-40-DSW	1.57	M 8	1.57	0.67	0.51	1.06	0.47
5337.2-40-M8-40-DOR	1.57	M 8	1.57	0.67	0.51	1.06	0.47
5337.2-40-M8-40-DGR	1.57	M 8	1.57	0.67	0.51	1.06	0.47
5337.2-40-M8-40-DGB	1.57	M 8	1.57	0.67	0.51	1.06	0.47
5337.2-40-M8-40-DBL	1.57	M 8	1.57	0.67	0.51	1.06	0.47
5337.2-40-M8-40-DRT	1.57	M 8	1.57	0.67	0.51	1.06	0.47
5337.2-40-M8-40-DGN	1.57	M 8	1.57	0.67	0.51	1.06	0.47
5337.2-40-M8-45-DSW	1.57	M 8	1.77	0.67	0.51	1.06	0.47
5337.2-40-M8-45-DOR	1.57	M 8	1.77	0.67	0.51	1.06	0.47
5337.2-40-M8-45-DGR	1.57	M 8	1.77	0.67	0.51	1.06	0.47
5337.2-40-M8-45-DGB	1.57	M 8	1.77	0.67	0.51	1.06	0.47
5337.2-40-M8-45-DBL	1.57	M 8	1.77	0.67	0.51	1.06	0.47
5337.2-40-M8-45-DRT	1.57	M 8	1.77	0.67	0.51	1.06	0.47
5337.2-40-M8-45-DGN	1.57	M 8	1.77	0.67	0.51	1.06	0.47
5337.2-40-M8-50-DSW	1.57	M 8	1.97	0.67	0.51	1.06	0.47
5337.2-40-M8-50-DOR	1.57	M 8	1.97	0.67	0.51	1.06	0.47
5337.2-40-M8-50-DGR	1.57	M 8	1.97	0.67	0.51	1.06	0.47
5337.2-40-M8-50-DGB	1.57	M 8	1.97	0.67	0.51	1.06	0.47
5337.2-40-M8-50-DBL	1.57	M 8	1.97	0.67	0.51	1.06	0.47
5337.2-40-M8-50-DRT	1.57	M 8	1.97	0.67	0.51	1.06	0.47
5337.2-40-M8-50-DGN	1.57	M 8	1.97	0.67	0.51	1.06	0.47
5337.2-40-M8-55-DSW	1.57	M 8	2.17	0.67	0.51	1.06	0.47
5337.2-40-M8-55-DOR	1.57	M 8	2.17	0.67	0.51	1.06	0.47
5337.2-40-M8-55-DGR	1.57	M 8	2.17	0.67	0.51	1.06	0.47
5337.2-40-M8-55-DGB	1.57	M 8	2.17	0.67	0.51	1.06	0.47
5337.2-40-M8-55-DBL	1.57	M 8	2.17	0.67	0.51	1.06	0.47
5337.2-40-M8-55-DRT	1.57	M 8	2.17	0.67	0.51	1.06	0.47
5337.2-40-M8-55-DGN	1.57	M 8	2.17	0.67	0.51	1.06	0.47
5337.2-40-M8-70-DSW	1.57	M 8	2.76	0.67	0.51	1.06	0.47
5337.2-40-M8-70-DOR	1.57	M 8	2.76	0.67	0.51	1.06	0.47
5337.2-40-M8-70-DGR	1.57	M 8	2.76	0.67	0.51	1.06	0.47
5337.2-40-M8-70-DGB	1.57	M 8	2.76	0.67	0.51	1.06	0.47
5337.2-40-M8-70-DBL	1.57	M 8	2.76	0.67	0.51	1.06	0.47
5337.2-40-M8-70-DRT	1.57	M 8	2.76	0.67	0.51	1.06	0.47
5337.2-40-M8-70-DGN	1.57	M 8	2.76	0.67	0.51	1.06	0.47
5337.2-40-M10-20-DSW	1.57	M 10	0.79	0.67	0.51	1.06	0.47
5337.2-40-M10-20-DOR	1.57	M 10	0.79	0.67	0.51	1.06	0.47
5337.2-40-M10-20-DGR	1.57	M 10	0.79	0.67	0.51	1.06	0.47
5337.2-40-M10-20-DGB	1.57	M 10	0.79	0.67	0.51	1.06	0.47
5337.2-40-M10-20-DBL	1.57	M 10	0.79	0.67	0.51	1.06	0.47
5337.2-40-M10-20-DRT	1.57	M 10	0.79	0.67	0.51	1.06	0.47
5337.2-40-M10-20-DGN	1.57	M 10	0.79	0.67	0.51	1.06	0.47
5337.2-40-M10-25-DSW	1.57	M 10	0.98	0.67	0.51	1.06	0.47
5337.2-40-M10-25-DOR	1.57	M 10	0.98	0.67	0.51	1.06	0.47
5337.2-40-M10-25-DGR	1.57	M 10	0.98	0.67	0.51	1.06	0.47
5337.2-40-M10-25-DGB	1.57	M 10	0.98	0.67	0.51	1.06	0.47
5337.2-40-M10-25-DBL	1.57	M 10	0.98	0.67	0.51	1.06	0.47
5337.2-40-M10-25-DRT	1.57	M 10	0.98	0.67	0.51	1.06	0.47
5337.2-40-M10-25-DGN	1.57	M 10	0.98	0.67	0.51	1.06	0.47
5337.2-40-M10-30-DSW	1.57	M 10	1.18	0.67	0.51	1.06	0.47
5337.2-40-M10-30-DOR	1.57	M 10	1.18	0.67	0.51	1.06	0.47
5337.2-40-M10-30-DGR	1.57	M 10	1.18	0.67	0.51	1.06	0.47
5337.2-40-M10-30-DGB	1.57	M 10	1.18	0.67	0.51	1.06	0.47
5337.2-40-M10-30-DBL	1.57	M 10	1.18	0.67	0.51	1.06	0.47
5337.2-40-M10-30-DRT	1.57	M 10	1.18	0.67	0.51	1.06	0.47
5337.2-40-M10-30-DGN	1.57	M 10	1.18	0.67	0.51	1.06	0.47
5337.2-40-M10-40-DSW	1.57	M 10	1.57	0.67	0.51	1.06	0.47
5337.2-40-M10-40-DOR	1.57	M 10	1.57	0.67	0.51	1.06	0.47
5337.2-40-M10-40-DGR	1.57	M 10	1.57	0.67	0.51	1.06	0.47
5337.2-40-M10-40-DGB	1.57	M 10	1.57	0.67	0.51	1.06	0.47
5337.2-40-M10-40-DBL	1.57	M 10	1.57	0.67	0.51	1.06	0.47
5337.2-40-M10-40-DRT	1.57	M 10	1.57	0.67	0.51	1.06	0.47
5337.2-40-M10-40-DGN	1.57	M 10	1.57	0.67	0.51	1.06	0.47
5337.2-40-M10-50-DSW	1.57	M 10	1.97	0.67	0.51	1.06	0.47
5337.2-40-M10-50-DOR	1.57	M 10	1.97	0.67	0.51	1.06	0.47
5337.2-40-M10-50-DGR	1.57	M 10	1.97	0.67	0.51	1.06	0.47
5337.2-40-M10-50-DGB	1.57	M 10	1.97	0.67	0.51	1.06	0.47
5337.2-40-M10-50-DBL	1.57	M 10	1.97	0.67	0.51	1.06	0.47
5337.2-40-M10-50-DRT	1.57	M 10	1.97	0.67	0.51	1.06	0.47
5337.2-40-M10-50-DGN	1.57	M 10	1.97	0.67	0.51	1.06	0.47
5337.2-50-M8-16-DSW	1.97	M 8	0.63	0.75	0.59	1.26	0.55
5337.2-50-M8-16-DOR	1.97	M 8	0.63	0.75	0.59	1.26	0.55
5337.2-50-M8-16-DGR	1.97	M 8	0.63	0.75	0.59	1.26	0.55
5337.2-50-M8-16-DGB	1.97	M 8	0.63	0.75	0.59	1.26	0.55
5337.2-50-M8-16-DBL	1.97	M 8	0.63	0.75	0.59	1.26	0.55
5337.2-50-M8-16-DRT	1.97	M 8	0.63	0.75	0.59	1.26	0.55
5337.2-50-M8-16-DGN	1.97	M 8	0.63	0.75	0.59	1.26	0.55
5337.2-50-M8-20-DSW	1.97	M 8	0.79	0.75	0.59	1.26	0.55
5337.2-50-M8-20-DOR	1.97	M 8	0.79	0.75	0.59	1.26	0.55
5337.2-50-M8-20-DGR	1.97	M 8	0.79	0.75	0.59	1.26	0.55
5337.2-50-M8-20-DGB	1.97	M 8	0.79	0.75	0.59	1.26	0.55
5337.2-50-M8-20-DBL	1.97	M 8	0.79	0.75	0.59	1.26	0.55
5337.2-50-M8-20-DRT	1.97	M 8	0.79	0.75	0.59	1.26	0.55
5337.2-50-M8-20-DGN	1.97	M 8	0.79	0.75	0.59	1.26	0.55
5337.2-50-M8-25-DSW	1.97	M 8	0.98	0.75	0.59	1.26	0.55
5337.2-50-M8-25-DOR	1.97	M 8	0.98	0.75	0.59	1.26	0.55
5337.2-50-M8-25-DGR	1.97	M 8	0.98	0.75	0.59	1.26	0.55
5337.2-50-M8-25-DGB	1.97	M 8	0.98	0.75	0.59	1.26	0.55
5337.2-50-M8-25-DBL	1.97	M 8	0.98	0.75	0.59	1.26	0.55
5337.2-50-M8-25-DRT	1.97	M 8	0.98	0.75	0.59	1.26	0.55
5337.2-50-M8-25-DGN	1.97	M 8	0.98	0.75	0.59	1.26	0.55
5337.2-50-M8-30-DSW	1.97	M 8	1.18	0.75	0.59	1.26	0.55
5337.2-50-M8-30-DOR	1.97	M 8	1.18	0.75	0.59	1.26	0.55
5337.2-50-M8-30-DGR	1.97	M 8	1.18	0.75	0.59	1.26	0.55
5337.2-50-M8-30-DGB	1.97	M 8	1.18	0.75	0.59	1.26	0.55
5337.2-50-M8-30-DBL	1.97	M 8	1.18	0.75	0.59	1.26	0.55
5337.2-50-M8-30-DRT	1.97	M 8	1.18	0.75	0.59	1.26	0.55
5337.2-50-M8-30-DGN	1.97	M 8	1.18	0.75	0.59	1.26	0.55
5337.2-50-M8-40-DSW	1.97	M 8	1.57	0.75	0.59	1.26	0.55
5337.2-50-M8-40-DOR	1.97	M 8	1.57	0.75	0.59	1.26	0.55
5337.2-50-M8-40-DGR	1.97	M 8	1.57	0.75	0.59	1.26	0.55
5337.2-50-M8-40-DGB	1.97	M 8	1.57	0.75	0.59	1.26	0.55
5337.2-50-M8-40-DBL	1.97	M 8	1.57	0.75	0.59	1.26	0.55
5337.2-50-M8-40-DRT	1.97	M 8	1.57	0.75	0.59	1.26	0.55
5337.2-50-M8-40-DGN	1.97	M 8	1.57	0.75	0.59	1.26	0.55
5337.2-50-M8-50-DSW	1.97	M 8	1.97	0.75	0.59	1.26	0.55
5337.2-50-M8-50-DOR	1.97	M 8	1.97	0.75	0.59	1.26	0.55
5337.2-50-M8-50-DGR	1.97	M 8	1.97	0.75	0.59	1.26	0.55
5337.2-50-M8-50-DGB	1.97	M 8	1.97	0.75	0.59	1.26	0.55
5337.2-50-M8-50-DBL	1.97	M 8	1.97	0.75	0.59	1.26	0.55
5337.2-50-M8-50-DRT	1.97	M 8	1.97	0.75	0.59	1.26	0.55
5337.2-50-M8-50-DGN	1.97	M 8	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-20-DSW	1.97	M 10	0.79	0.75	0.59	1.26	0.55
5337.2-50-M10-20-DOR	1.97	M 10	0.79	0.75	0.59	1.26	0.55
5337.2-50-M10-20-DGR	1.97	M 10	0.79	0.75	0.59	1.26	0.55
5337.2-50-M10-20-DGB	1.97	M 10	0.79	0.75	0.59	1.26	0.55
5337.2-50-M10-20-DBL	1.97	M 10	0.79	0.75	0.59	1.26	0.55
5337.2-50-M10-20-DRT	1.97	M 10	0.79	0.75	0.59	1.26	0.55
5337.2-50-M10-20-DGN	1.97	M 10	0.79	0.75	0.59	1.26	0.55
5337.2-50-M10-30-DSW	1.97	M 10	1.18	0.75	0.59	1.26	0.55
5337.2-50-M10-30-DOR	1.97	M 10	1.18	0.75	0.59	1.26	0.55
5337.2-50-M10-30-DGR	1.97	M 10	1.18	0.75	0.59	1.26	0.55
5337.2-50-M10-30-DGB	1.97	M 10	1.18	0.75	0.59	1.26	0.55
5337.2-50-M10-30-DBL	1.97	M 10	1.18	0.75	0.59	1.26	0.55
5337.2-50-M10-30-DRT	1.97	M 10	1.18	0.75	0.59	1.26	0.55
5337.2-50-M10-30-DGN	1.97	M 10	1.18	0.75	0.59	1.26	0.55
5337.2-50-M10-40-DSW	1.97	M 10	1.57	0.75	0.59	1.26	0.55
5337.2-50-M10-40-DOR	1.97	M 10	1.57	0.75	0.59	1.26	0.55
5337.2-50-M10-40-DGR	1.97	M 10	1.57	0.75	0.59	1.26	0.55
5337.2-50-M10-40-DGB	1.97	M 10	1.57	0.75	0.59	1.26	0.55
5337.2-50-M10-40-DBL	1.97	M 10	1.57	0.75	0.59	1.26	0.55
5337.2-50-M10-40-DRT	1.97	M 10	1.57	0.75	0.59	1.26	0.55
5337.2-50-M10-40-DGN	1.97	M 10	1.57	0.75	0.59	1.26	0.55
5337.2-50-M10-50-DSW	1.97	M 10	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-50-DOR	1.97	M 10	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-50-DGR	1.97	M 10	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-50-DGB	1.97	M 10	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-50-DBL	1.97	M 10	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-50-DRT	1.97	M 10	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-50-DGN	1.97	M 10	1.97	0.75	0.59	1.26	0.55
5337.2-50-M10-60-DSW	1.97	M 10	2.36	0.75	0.59	1.26	0.55
5337.2-50-M10-60-DOR	1.97	M 10	2.36	0.75	0.59	1.26	0.55
5337.2-50-M10-60-DGR	1.97	M 10	2.36	0.75	0.59	1.26	0.55
5337.2-50-M10-60-DGB	1.97	M 10	2.36	0.75	0.59	1.26	0.55
5337.2-50-M10-60-DBL	1.97	M 10	2.36	0.75	0.59	1.26	0.55
5337.2-50-M10-60-DRT	1.97	M 10	2.36	0.75	0.59	1.26	0.55
5337.2-50-M10-60-DGN	1.97	M 10	2.36	0.75	0.59	1.26	0.55
5337.2-50-M12-20-DSW	1.97	M 12	0.79	0.75	0.59	1.26	0.55
5337.2-50-M12-20-DOR	1.97	M 12	0.79	0.75	0.59	1.26	0.55
5337.2-50-M12-20-DGR	1.97	M 12	0.79	0.75	0.59	1.26	0.55
5337.2-50-M12-20-DGB	1.97	M 12	0.79	0.75	0.59	1.26	0.55
5337.2-50-M12-20-DBL	1.97	M 12	0.79	0.75	0.59	1.26	0.55
5337.2-50-M12-20-DRT	1.97	M 12	0.79	0.75	0.59	1.26	0.55
5337.2-50-M12-20-DGN	1.97	M 12	0.79	0.75	0.59	1.26	0.55
5337.2-50-M12-30-DSW	1.97	M 12	1.18	0.75	0.59	1.26	0.55
5337.2-50-M12-30-DOR	1.97	M 12	1.18	0.75	0.59	1.26	0.55
5337.2-50-M12-30-DGR	1.97	M 12	1.18	0.75	0.59	1.26	0.55
5337.2-50-M12-30-DGB	1.97	M 12	1.18	0.75	0.59	1.26	0.55
5337.2-50-M12-30-DBL	1.97	M 12	1.18	0.75	0.59	1.26	0.55
5337.2-50-M12-30-DRT	1.97	M 12	1.18	0.75	0.59	1.26	0.55
5337.2-50-M12-30-DGN	1.97	M 12	1.18	0.75	0.59	1.26	0.55
5337.2-50-M12-40-DSW	1.97	M 12	1.57	0.75	0.59	1.26	0.55
5337.2-50-M12-40-DOR	1.97	M 12	1.57	0.75	0.59	1.26	0.55
5337.2-50-M12-40-DGR	1.97	M 12	1.57	0.75	0.59	1.26	0.55
5337.2-50-M12-40-DGB	1.97	M 12	1.57	0.75	0.59	1.26	0.55
5337.2-50-M12-40-DBL	1.97	M 12	1.57	0.75	0.59	1.26	0.55
5337.2-50-M12-40-DRT	1.97	M 12	1.57	0.75	0.59	1.26	0.55
5337.2-50-M12-40-DGN	1.97	M 12	1.57	0.75	0.59	1.26	0.55
5337.2-50-M12-50-DSW	1.97	M 12	1.97	0.75	0.59	1.26	0.55
5337.2-50-M12-50-DOR	1.97	M 12	1.97	0.75	0.59	1.26	0.55
5337.2-50-M12-50-DGR	1.97	M 12	1.97	0.75	0.59	1.26	0.55
5337.2-50-M12-50-DGB	1.97	M 12	1.97	0.75	0.59	1.26	0.55
5337.2-50-M12-50-DBL	1.97	M 12	1.97	0.75	0.59	1.26	0.55
5337.2-50-M12-50-DRT	1.97	M 12	1.97	0.75	0.59	1.26	0.55
5337.2-50-M12-50-DGN	1.97	M 12	1.97	0.75	0.59	1.26	0.55
5337.2-50-M12-60-DSW	1.97	M 12	2.36	0.75	0.59	1.26	0.55
5337.2-50-M12-60-DOR	1.97	M 12	2.36	0.75	0.59	1.26	0.55
5337.2-50-M12-60-DGR	1.97	M 12	2.36	0.75	0.59	1.26	0.55
5337.2-50-M12-60-DGB	1.97	M 12	2.36	0.75	0.59	1.26	0.55
5337.2-50-M12-60-DBL	1.97	M 12	2.36	0.75	0.59	1.26	0.55
5337.2-50-M12-60-DRT	1.97	M 12	2.36	0.75	0.59	1.26	0.55
5337.2-50-M12-60-DGN	1.97	M 12	2.36	0.75	0.59	1.26	0.55
5337.2-63-M10-20-DSW	2.48	M 10	0.79	0.87	0.75	1.46	0.63
5337.2-63-M10-20-DOR	2.48	M 10	0.79	0.87	0.75	1.46	0.63
5337.2-63-M10-20-DGR	2.48	M 10	0.79	0.87	0.75	1.46	0.63
5337.2-63-M10-20-DGB	2.48	M 10	0.79	0.87	0.75	1.46	0.63
5337.2-63-M10-20-DBL	2.48	M 10	0.79	0.87	0.75	1.46	0.63
5337.2-63-M10-20-DRT	2.48	M 10	0.79	0.87	0.75	1.46	0.63
5337.2-63-M10-20-DGN	2.48	M 10	0.79	0.87	0.75	1.46	0.63
5337.2-63-M10-30-DSW	2.48	M 10	1.18	0.87	0.75	1.46	0.63
5337.2-63-M10-30-DOR	2.48	M 10	1.18	0.87	0.75	1.46	0.63
5337.2-63-M10-30-DGR	2.48	M 10	1.18	0.87	0.75	1.46	0.63
5337.2-63-M10-30-DGB	2.48	M 10	1.18	0.87	0.75	1.46	0.63
5337.2-63-M10-30-DBL	2.48	M 10	1.18	0.87	0.75	1.46	0.63
5337.2-63-M10-30-DRT	2.48	M 10	1.18	0.87	0.75	1.46	0.63
5337.2-63-M10-30-DGN	2.48	M 10	1.18	0.87	0.75	1.46	0.63
5337.2-63-M10-40-DSW	2.48	M 10	1.57	0.87	0.75	1.46	0.63
5337.2-63-M10-40-DOR	2.48	M 10	1.57	0.87	0.75	1.46	0.63
5337.2-63-M10-40-DGR	2.48	M 10	1.57	0.87	0.75	1.46	0.63
5337.2-63-M10-40-DGB	2.48	M 10	1.57	0.87	0.75	1.46	0.63
5337.2-63-M10-40-DBL	2.48	M 10	1.57	0.87	0.75	1.46	0.63
5337.2-63-M10-40-DRT	2.48	M 10	1.57	0.87	0.75	1.46	0.63
5337.2-63-M10-40-DGN	2.48	M 10	1.57	0.87	0.75	1.46	0.63
5337.2-63-M10-50-DSW	2.48	M 10	1.97	0.87	0.75	1.46	0.63
5337.2-63-M10-50-DOR	2.48	M 10	1.97	0.87	0.75	1.46	0.63
5337.2-63-M10-50-DGR	2.48	M 10	1.97	0.87	0.75	1.46	0.63
5337.2-63-M10-50-DGB	2.48	M 10	1.97	0.87	0.75	1.46	0.63
5337.2-63-M10-50-DBL	2.48	M 10	1.97	0.87	0.75	1.46	0.63
5337.2-63-M10-50-DRT	2.48	M 10	1.97	0.87	0.75	1.46	0.63
5337.2-63-M10-50-DGN	2.48	M 10	1.97	0.87	0.75	1.46	0.63
5337.2-63-M10-60-DSW	2.48	M 10	2.36	0.87	0.75	1.46	0.63
5337.2-63-M10-60-DOR	2.48	M 10	2.36	0.87	0.75	1.46	0.63
5337.2-63-M10-60-DGR	2.48	M 10	2.36	0.87	0.75	1.46	0.63
5337.2-63-M10-60-DGB	2.48	M 10	2.36	0.87	0.75	1.46	0.63
5337.2-63-M10-60-DBL	2.48	M 10	2.36	0.87	0.75	1.46	0.63
5337.2-63-M10-60-DRT	2.48	M 10	2.36	0.87	0.75	1.46	0.63
5337.2-63-M10-60-DGN	2.48	M 10	2.36	0.87	0.75	1.46	0.63
5337.2-63-M12-20-DSW	2.48	M 12	0.79	0.87	0.75	1.46	0.63
5337.2-63-M12-20-DOR	2.48	M 12	0.79	0.87	0.75	1.46	0.63
5337.2-63-M12-20-DGR	2.48	M 12	0.79	0.87	0.75	1.46	0.63
5337.2-63-M12-20-DGB	2.48	M 12	0.79	0.87	0.75	1.46	0.63
5337.2-63-M12-20-DBL	2.48	M 12	0.79	0.87	0.75	1.46	0.63
5337.2-63-M12-20-DRT	2.48	M 12	0.79	0.87	0.75	1.46	0.63
5337.2-63-M12-20-DGN	2.48	M 12	0.79	0.87	0.75	1.46	0.63
5337.2-63-M12-30-DSW	2.48	M 12	1.18	0.87	0.75	1.46	0.63
5337.2-63-M12-30-DOR	2.48	M 12	1.18	0.87	0.75	1.46	0.63
5337.2-63-M12-30-DGR	2.48	M 12	1.18	0.87	0.75	1.46	0.63
5337.2-63-M12-30-DGB	2.48	M 12	1.18	0.87	0.75	1.46	0.63
5337.2-63-M12-30-DBL	2.48	M 12	1.18	0.87	0.75	1.46	0.63
5337.2-63-M12-30-DRT	2.48	M 12	1.18	0.87	0.75	1.46	0.63
5337.2-63-M12-30-DGN	2.48	M 12	1.18	0.87	0.75	1.46	0.63
5337.2-63-M12-40-DSW	2.48	M 12	1.57	0.87	0.75	1.46	0.63
5337.2-63-M12-40-DOR	2.48	M 12	1.57	0.87	0.75	1.46	0.63
5337.2-63-M12-40-DGR	2.48	M 12	1.57	0.87	0.75	1.46	0.63
5337.2-63-M12-40-DGB	2.48	M 12	1.57	0.87	0.75	1.46	0.63
5337.2-63-M12-40-DBL	2.48	M 12	1.57	0.87	0.75	1.46	0.63
5337.2-63-M12-40-DRT	2.48	M 12	1.57	0.87	0.75	1.46	0.63
5337.2-63-M12-40-DGN	2.48	M 12	1.57	0.87	0.75	1.46	0.63
5337.2-63-M12-50-DSW	2.48	M 12	1.97	0.87	0.75	1.46	0.63
5337.2-63-M12-50-DOR	2.48	M 12	1.97	0.87	0.75	1.46	0.63
5337.2-63-M12-50-DGR	2.48	M 12	1.97	0.87	0.75	1.46	0.63
5337.2-63-M12-50-DGB	2.48	M 12	1.97	0.87	0.75	1.46	0.63
5337.2-63-M12-50-DBL	2.48	M 12	1.97	0.87	0.75	1.46	0.63
5337.2-63-M12-50-DRT	2.48	M 12	1.97	0.87	0.75	1.46	0.63
5337.2-63-M12-50-DGN	2.48	M 12	1.97	0.87	0.75	1.46	0.63
5337.2-63-M12-60-DSW	2.48	M 12	2.36	0.87	0.75	1.46	0.63
5337.2-63-M12-60-DOR	2.48	M 12	2.36	0.87	0.75	1.46	0.63
5337.2-63-M12-60-DGR	2.48	M 12	2.36	0.87	0.75	1.46	0.63
5337.2-63-M12-60-DGB	2.48	M 12	2.36	0.87	0.75	1.46	0.63
5337.2-63-M12-60-DBL	2.48	M 12	2.36	0.87	0.75	1.46	0.63
5337.2-63-M12-60-DRT	2.48	M 12	2.36	0.87	0.75	1.46	0.63
5337.2-63-M12-60-DGN	2.48	M 12	2.36	0.87	0.75	1.46	0.63
5337.2-74-M12-30-DSW	2.91	M 12	1.18	1.02	0.67	1.71	0.87
5337.2-74-M12-30-DOR	2.91	M 12	1.18	1.02	0.67	1.71	0.87
5337.2-74-M12-30-DGR	2.91	M 12	1.18	1.02	0.67	1.71	0.87
5337.2-74-M12-30-DGB	2.91	M 12	1.18	1.02	0.67	1.71	0.87
5337.2-74-M12-30-DBL	2.91	M 12	1.18	1.02	0.67	1.71	0.87
5337.2-74-M12-30-DRT	2.91	M 12	1.18	1.02	0.67	1.71	0.87
5337.2-74-M12-30-DGN	2.91	M 12	1.18	1.02	0.67	1.71	0.87
5337.2-74-M12-50-DSW	2.91	M 12	1.97	1.02	0.67	1.71	0.87
5337.2-74-M12-50-DOR	2.91	M 12	1.97	1.02	0.67	1.71	0.87
5337.2-74-M12-50-DGR	2.91	M 12	1.97	1.02	0.67	1.71	0.87
5337.2-74-M12-50-DGB	2.91	M 12	1.97	1.02	0.67	1.71	0.87
5337.2-74-M12-50-DBL	2.91	M 12	1.97	1.02	0.67	1.71	0.87
5337.2-74-M12-50-DRT	2.91	M 12	1.97	1.02	0.67	1.71	0.87
5337.2-74-M12-50-DGN	2.91	M 12	1.97	1.02	0.67	1.71	0.87
5337.2-74-M12-70-DSW	2.91	M 12	2.76	1.02	0.67	1.71	0.87
5337.2-74-M12-70-DOR	2.91	M 12	2.76	1.02	0.67	1.71	0.87
5337.2-74-M12-70-DGR	2.91	M 12	2.76	1.02	0.67	1.71	0.87
5337.2-74-M12-70-DGB	2.91	M 12	2.76	1.02	0.67	1.71	0.87
5337.2-74-M12-70-DBL	2.91	M 12	2.76	1.02	0.67	1.71	0.87
5337.2-74-M12-70-DRT	2.91	M 12	2.76	1.02	0.67	1.71	0.87
5337.2-74-M12-70-DGN	2.91	M 12	2.76	1.02	0.67	1.71	0.87
5337.2-74-M14-50-DSW	2.91	M 14	1.97	1.02	0.67	1.71	0.87
5337.2-74-M14-50-DOR	2.91	M 14	1.97	1.02	0.67	1.71	0.87
5337.2-74-M14-50-DGR	2.91	M 14	1.97	1.02	0.67	1.71	0.87
5337.2-74-M14-50-DGB	2.91	M 14	1.97	1.02	0.67	1.71	0.87
5337.2-74-M14-50-DBL	2.91	M 14	1.97	1.02	0.67	1.71	0.87
5337.2-74-M14-50-DRT	2.91	M 14	1.97	1.02	0.67	1.71	0.87
5337.2-74-M14-50-DGN	2.91	M 14	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-30-DSW	2.91	M 16	1.18	1.02	0.67	1.71	0.87
5337.2-74-M16-30-DOR	2.91	M 16	1.18	1.02	0.67	1.71	0.87
5337.2-74-M16-30-DGR	2.91	M 16	1.18	1.02	0.67	1.71	0.87
5337.2-74-M16-30-DGB	2.91	M 16	1.18	1.02	0.67	1.71	0.87
5337.2-74-M16-30-DBL	2.91	M 16	1.18	1.02	0.67	1.71	0.87
5337.2-74-M16-30-DRT	2.91	M 16	1.18	1.02	0.67	1.71	0.87
5337.2-74-M16-30-DGN	2.91	M 16	1.18	1.02	0.67	1.71	0.87
5337.2-74-M16-40-DSW	2.91	M 16	1.57	1.02	0.67	1.71	0.87
5337.2-74-M16-40-DOR	2.91	M 16	1.57	1.02	0.67	1.71	0.87
5337.2-74-M16-40-DGR	2.91	M 16	1.57	1.02	0.67	1.71	0.87
5337.2-74-M16-40-DGB	2.91	M 16	1.57	1.02	0.67	1.71	0.87
5337.2-74-M16-40-DBL	2.91	M 16	1.57	1.02	0.67	1.71	0.87
5337.2-74-M16-40-DRT	2.91	M 16	1.57	1.02	0.67	1.71	0.87
5337.2-74-M16-40-DGN	2.91	M 16	1.57	1.02	0.67	1.71	0.87
5337.2-74-M16-50-DSW	2.91	M 16	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-50-DOR	2.91	M 16	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-50-DGR	2.91	M 16	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-50-DGB	2.91	M 16	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-50-DBL	2.91	M 16	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-50-DRT	2.91	M 16	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-50-DGN	2.91	M 16	1.97	1.02	0.67	1.71	0.87
5337.2-74-M16-60-DSW	2.91	M 16	2.36	1.02	0.67	1.71	0.87
5337.2-74-M16-60-DOR	2.91	M 16	2.36	1.02	0.67	1.71	0.87
5337.2-74-M16-60-DGR	2.91	M 16	2.36	1.02	0.67	1.71	0.87
5337.2-74-M16-60-DGB	2.91	M 16	2.36	1.02	0.67	1.71	0.87
5337.2-74-M16-60-DBL	2.91	M 16	2.36	1.02	0.67	1.71	0.87
5337.2-74-M16-60-DRT	2.91	M 16	2.36	1.02	0.67	1.71	0.87
5337.2-74-M16-60-DGN	2.91	M 16	2.36	1.02	0.67	1.71	0.87
5337.2-74-M16-70-DSW	2.91	M 16	2.76	1.02	0.67	1.71	0.87
5337.2-74-M16-70-DOR	2.91	M 16	2.76	1.02	0.67	1.71	0.87
5337.2-74-M16-70-DGR	2.91	M 16	2.76	1.02	0.67	1.71	0.87
5337.2-74-M16-70-DGB	2.91	M 16	2.76	1.02	0.67	1.71	0.87
5337.2-74-M16-70-DBL	2.91	M 16	2.76	1.02	0.67	1.71	0.87
5337.2-74-M16-70-DRT	2.91	M 16	2.76	1.02	0.67	1.71	0.87
5337.2-74-M16-70-DGN	2.91	M 16	2.76	1.02	0.67	1.71	0.87
5337.2-84-M12-30-DSW	3.31	M 12	1.18	1.10	0.87	1.73	0.83
5337.2-84-M12-30-DOR	3.31	M 12	1.18	1.10	0.87	1.73	0.83
5337.2-84-M12-30-DGR	3.31	M 12	1.18	1.10	0.87	1.73	0.83
5337.2-84-M12-30-DGB	3.31	M 12	1.18	1.10	0.87	1.73	0.83
5337.2-84-M12-30-DBL	3.31	M 12	1.18	1.10	0.87	1.73	0.83
5337.2-84-M12-30-DRT	3.31	M 12	1.18	1.10	0.87	1.73	0.83
5337.2-84-M12-30-DGN	3.31	M 12	1.18	1.10	0.87	1.73	0.83
5337.2-84-M16-30-DSW	3.31	M 16	1.18	1.10	0.87	1.73	0.83
5337.2-84-M16-30-DOR	3.31	M 16	1.18	1.10	0.87	1.73	0.83
5337.2-84-M16-30-DGR	3.31	M 16	1.18	1.10	0.87	1.73	0.83
5337.2-84-M16-30-DGB	3.31	M 16	1.18	1.10	0.87	1.73	0.83
5337.2-84-M16-30-DBL	3.31	M 16	1.18	1.10	0.87	1.73	0.83
5337.2-84-M16-30-DRT	3.31	M 16	1.18	1.10	0.87	1.73	0.83
5337.2-84-M16-30-DGN	3.31	M 16	1.18	1.10	0.87	1.73	0.83
5337.2-84-M12-50-DSW	3.31	M 12	1.97	1.10	0.87	1.73	0.83
5337.2-84-M12-50-DOR	3.31	M 12	1.97	1.10	0.87	1.73	0.83
5337.2-84-M12-50-DGR	3.31	M 12	1.97	1.10	0.87	1.73	0.83
5337.2-84-M12-50-DGB	3.31	M 12	1.97	1.10	0.87	1.73	0.83
5337.2-84-M12-50-DBL	3.31	M 12	1.97	1.10	0.87	1.73	0.83
5337.2-84-M12-50-DRT	3.31	M 12	1.97	1.10	0.87	1.73	0.83
5337.2-84-M12-50-DGN	3.31	M 12	1.97	1.10	0.87	1.73	0.83
5337.2-84-M16-50-DSW	3.31	M 16	1.97	1.10	0.87	1.73	0.83
5337.2-84-M16-50-DOR	3.31	M 16	1.97	1.10	0.87	1.73	0.83
5337.2-84-M16-50-DGR	3.31	M 16	1.97	1.10	0.87	1.73	0.83
5337.2-84-M16-50-DGB	3.31	M 16	1.97	1.10	0.87	1.73	0.83
5337.2-84-M16-50-DBL	3.31	M 16	1.97	1.10	0.87	1.73	0.83
5337.2-84-M16-50-DRT	3.31	M 16	1.97	1.10	0.87	1.73	0.83
5337.2-84-M16-50-DGN	3.31	M 16	1.97	1.10	0.87	1.73	0.83
5337.2-84-M12-70-DSW	3.31	M 12	2.76	1.10	0.87	1.73	0.83
5337.2-84-M12-70-DOR	3.31	M 12	2.76	1.10	0.87	1.73	0.83
5337.2-84-M12-70-DGR	3.31	M 12	2.76	1.10	0.87	1.73	0.83
5337.2-84-M12-70-DGB	3.31	M 12	2.76	1.10	0.87	1.73	0.83
5337.2-84-M12-70-DBL	3.31	M 12	2.76	1.10	0.87	1.73	0.83
5337.2-84-M12-70-DRT	3.31	M 12	2.76	1.10	0.87	1.73	0.83
5337.2-84-M12-70-DGN	3.31	M 12	2.76	1.10	0.87	1.73	0.83
5337.2-84-M16-70-DSW	3.31	M 16	2.76	1.10	0.87	1.73	0.83
5337.2-84-M16-70-DOR	3.31	M 16	2.76	1.10	0.87	1.73	0.83
5337.2-84-M16-70-DGR	3.31	M 16	2.76	1.10	0.87	1.73	0.83
5337.2-84-M16-70-DGB	3.31	M 16	2.76	1.10	0.87	1.73	0.83
5337.2-84-M16-70-DBL	3.31	M 16	2.76	1.10	0.87	1.73	0.83
5337.2-84-M16-70-DRT	3.31	M 16	2.76	1.10	0.87	1.73	0.83
5337.2-84-M16-70-DGN	3.31	M 16	2.76	1.10	0.87	1.73	0.83
5337.2-95-M16-50-DSW	3.74	M 16	1.97	1.26	0.75	1.81	0.83
5337.2-95-M16-50-DOR	3.74	M 16	1.97	1.26	0.75	1.81	0.83

Show / Hide columns

Inch

Dimensions in: Inch (change to Metric)

d₁	d₂		Length l			d₃	d₄	h₁	h₂ ≈

0.98*	10 x 32	-	0.50	0.75	-	0.51	0.31	0.75	0.31
1.26	1/4 x 20	-	0.50	0.75	1.00	0.59	0.39	0.91	0.39
1.57	1/4 x 20	-	0.50	1.00	-	0.67	0.51	1.06	0.47
1.57	5/16 x 18	-	0.75	1.00	-	0.67	0.51	1.06	0.47
1.97	5/16 x 18	3/8 x 16	1.00	1.50	-	0.75	0.59	1.26	0.55
2.48	3/8 x 16	-	1.25	2.00	-	0.87	0.75	1.46	0.63
2.48	1/2 x 13	-	1.50	-	-	0.87	0.75	1.46	0.63
2.91	1/2 x 13	-	1.25	2.00	-	1.02	0.67	1.71	0.87

*Only available in color DSW

Show / Hide columns

Metric

Dimensions in: Inch (change to Metric)

d₁	d₂		Length l										d₃	d₄	h₁	h₂ ≈

0.98*	M 4	-	0.24	0.39	-	-	-	-	-	-	-	-	0.51	0.31	0.75	0.31
0.98	M 5	M 6	0.39	0.63	0.79	0.98	1.18	1.57	-	-	-	-	0.51	0.31	0.75	0.31
1.26	M 6	-	0.63	0.79	0.98	1.18	1.57	-	-	-	-	-	0.59	0.39	0.91	0.39
1.26	M 8	-	0.63	0.79	1.18	1.57	1.97	-	-	-	-	-	0.59	0.39	0.91	0.39
1.57	M 6	-	0.79	0.98	1.18	-	-	-	-	-	-	-	0.67	0.51	1.06	0.47
1.57	M 8	-	0.63	0.79	0.98	1.18	1.38	1.57	1.77	1.97	2.17	2.76	0.67	0.51	1.06	0.47
1.57	M 10	-	0.79	0.98	1.18	1.57	1.97	-	-	-	-	-	0.67	0.51	1.06	0.47
1.97	M 8	-	0.63	0.79	0.98	1.18	1.57	1.97	-	-	-	-	0.75	0.59	1.26	0.55
1.97	M 10	M 12	0.79	1.18	1.57	1.97	2.36	-	-	-	-	-	0.75	0.59	1.26	0.55
2.48	M 10	M 12	0.79	1.18	1.57	1.97	2.36	-	-	-	-	-	0.87	0.75	1.46	0.63
2.91	M 12	-	1.18	1.97	2.76	-	-	-	-	-	-	-	1.02	0.67	1.71	0.87
2.91	M 14	-	1.97	-	-	-	-	-	-	-	-	-	1.02	0.67	1.71	0.87
2.91	M 16	-	1.18	1.57	1.97	2.36	2.76	-	-	-	-	-	1.02	0.67	1.71	0.87
3.31	M 12	M 16	1.18	1.97	2.76	-	-	-	-	-	-	-	1.10	0.87	1.73	0.83
3.74	M 16	-	1.97	-	-	-	-	-	-	-	-	-	1.26	0.75	1.81	0.83

*Only available in color DSW

Build & Price

Selected Part

Part Number

Total (net)

Mex$63.25

In Stock: 4

In Stock

Quantity

Create Project List

Save as Favorites

Please note our quantity discounts (Mexican Pesos).

Min	Max	Price
1	9	Mex$63.25
10	249	Mex$60.95
250	499	Mex$57.50
≥ 500		Mex$51.75

Prop 65: Not compliant

WARNING:
Cancer and Reproductive Harm - www.P65Warnings.ca.gov

RoHS: Compliant

This article is RoHS-compliant in application of Annex III., which means it complies with EU Directive 2011/65/EU, including extension (2015/863/EU), for restricting the use of certain hazardous substances in electrical and electronic devices. The Directive regulates the use of hazardous substances in devices and components. The implementation in national law is summarily described with RoHS(Restriction of (the use of certain) hazardous substances)).

Weight: 0.019 lbs

If weight is not listed, please contact our Sales Department for additional information regarding weight.
Phone: +52(81)2721-4021

CAD Download

Other Data Formats

Need Help?

Our service team is available from Monday to Friday between 8:00 AM and 6:00 PM Central Time: +52(81)2721-4021

Special Requests | Contact our sales team

JW Winco Services

Request Callback

JW Winco Handbook

Your Contact

EN 5337.2 Five-Lobed Knobs Plastic, with Steel Threaded Stud

Product description

Specification

Part Options / Table

Inch

Metric

Build & Price

Inch

Metric

Selected Part

CAD Download

CAD data

Login

Email CAD File

Need Help?

This could also be interesting...

EN 5337.7

EN 5337.4

EN 5337.6

EN 5337.2

GN 5337.3

EN 5337.9

Your Contact

JW Winco Services
