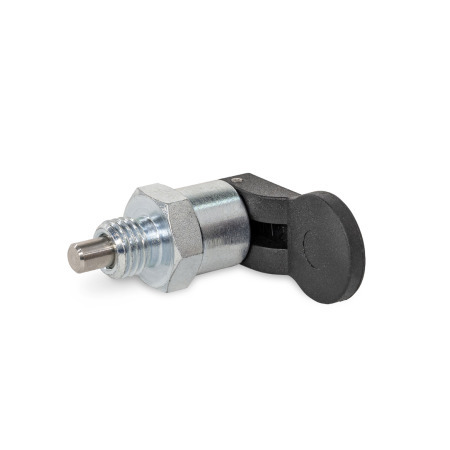

Posicionadores de indexado GN 823

Tipo: B - Sin posición de bloqueo
Material: ST - Acero

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Application Examples Lista de tipos de posicionadores de indexado Información de la capacidad de carga Roscas finas métricas ISO DIN 13 Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Los posicionadores de indexado GN 823 con palanca de funcionamiento se pueden utilizar, por ejemplo, para bloquear carros en guías. El pivote de retención se retrae simplemente presionando la palanca de accionamiento.

El tipo C también se puede accionar tirando y bloqueando el pivote de retención en la posición retraída (bloqueo de posición).

Especificación

Guía

AceroST
Zincado, acabado pasivado azul
Acero inoxidableNI AISI 303

Pivote de retención
Acero inoxidable AISI 303

Palanca
Plástico, Poliftalamida (PPA)

Reforzado con fibra de vidrio
NegroSW

Muelle de presión
Acero inoxidable AISI 302

RoHS

Accesorio

GN 412.2 Casquillos de posición (con collarín)
GN 412.4 Casquillos de posición (con collar)
GN 412.3 Casquillos de posición con cono (con superficie cónica)
GN 412.5 Casquillos de posición con cono (con superficie cónica)
GN 609.5 Casquillos espaciadores (acero inoxidable)
GN 412.1 Bloques de montaje (Zamac)
GN 612.1 Bloques de montaje (Acero)
GN 612.1 Bloques de montaje (Acero inoxidable)
GN 909 Tuercas hexagonales finas (Acero)
GN 909.5 Tuercas hexagonales finas

GN 823 Posicionadores de indexado de acero / acero inoxidable, con palanca de funcionamiento, con rosca externa boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

B	Sin posición de bloqueo
C	Con posición de bloqueo

Código

R	Rosca estándar
F	Rosca fina

Número de pieza R - Rosca estándar	Número de pieza F - Rosca fina	d₁ Posicionador h9 Guía +0.003 / +0.001	l₁	d₂ Código R	Código F	d₃	l₂	l₃	l₄	l₅ ≈	l₆ ≈	l₇ ≈	A/F	Carga de muelle ≈ Inicial	Final

823-4-5-B-R-ST-SW		0.157 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-4-5-B-R-NI-SW		0.157 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-4-5-B-F-ST-SW	0.157 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-4-5-B-F-NI-SW	0.157 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-5-5-B-R-ST-SW		0.197 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-5-5-B-R-NI-SW		0.197 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-5-5-B-F-ST-SW	0.197 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-5-5-B-F-NI-SW	0.197 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	-	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-6-7-B-R-ST-SW		0.236 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-6-7-B-R-NI-SW		0.236 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-6-7-B-F-ST-SW	0.236 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-6-7-B-F-NI-SW	0.236 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-7-7-B-R-ST-SW		0.276 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-7-7-B-R-NI-SW		0.276 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-7-7-B-F-ST-SW	0.276 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-7-7-B-F-NI-SW	0.276 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	-	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-8-10-B-R-ST-SW		0.315 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
823-8-10-B-R-NI-SW		0.315 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-8-10-B-F-ST-SW	0.315 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-8-10-B-F-NI-SW	0.315 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
823-10-10-B-R-ST-SW		0.394 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
823-10-10-B-R-NI-SW		0.394 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-10-10-B-F-ST-SW	0.394 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-10-10-B-F-NI-SW	0.394 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	-	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)

Número de pieza R - Rosca estándar	Número de pieza F - Rosca fina	d₁ Posicionador h9 Guía +0.003 / +0.001	l₁	d₂ Código R	Código F	d₃	l₂	l₃	l₄	l₅ ≈	l₆ ≈	l₇ ≈	A/F	Carga de muelle ≈ Inicial	Final

823-4-5-C-R-ST-SW		0.157 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-4-5-C-R-NI-SW		0.157 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-4-5-C-F-ST-SW	0.157 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-4-5-C-F-NI-SW	0.157 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-5-5-C-R-ST-SW		0.197 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-5-5-C-R-NI-SW		0.197 h9 / +0.003 / +0.001	0.20	M 10	-	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-5-5-C-F-ST-SW	0.197 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
	823-5-5-C-F-NI-SW	0.197 h9 / +0.003 / +0.001	0.20	-	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
823-6-7-C-R-ST-SW		0.236 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-6-7-C-R-NI-SW		0.236 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-6-7-C-F-ST-SW	0.236 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-6-7-C-F-NI-SW	0.236 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-7-7-C-R-ST-SW		0.276 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-7-7-C-R-NI-SW		0.276 h9 / +0.003 / +0.001	0.28	M 12	-	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-7-7-C-F-ST-SW	0.276 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
	823-7-7-C-F-NI-SW	0.276 h9 / +0.003 / +0.001	0.28	-	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
823-8-10-C-R-ST-SW		0.315 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
823-8-10-C-R-NI-SW		0.315 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-8-10-C-F-ST-SW	0.315 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-8-10-C-F-NI-SW	0.315 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
823-10-10-C-R-ST-SW		0.394 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
823-10-10-C-R-NI-SW		0.394 h9 / +0.003 / +0.001	0.39	M 16	-	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-10-10-C-F-ST-SW	0.394 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
	823-10-10-C-F-NI-SW	0.394 h9 / +0.003 / +0.001	0.39	-	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)

Mostrar / ocultar columnas

Medidas métricas

d₁ Posicionador h9 Guía +0.003 / +0.001	l₁	d₂ Código R	Código F	d₃	l₂	l₃	l₄	l₅ ≈	l₆ ≈	l₇ ≈	A/F	Carga de muelle ≈ Inicial	Final

0.157	0.20	M 10	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
0.197	0.20	M 10	M 10 x 1	0.67	0.31	0.79	1.02	0.08	1.18	1.85	0.59	0.67 lbf (3 N)	2.25 lbf (10 N)
0.236	0.28	M 12	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
0.276	0.28	M 12	M 12 x 1.5	0.87	0.39	1.06	1.38	0.12	1.57	2.48	0.75	1.69 lbf (7.5 N)	4.50 lbf (20 N)
0.315	0.39	M 16	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
0.394	0.39	M 16	M 16 x 1.5	1.02	0.47	1.30	1.69	0.12	2.01	3.07	0.87	2.70 lbf (12 N)	7.64 lbf (34 N)
