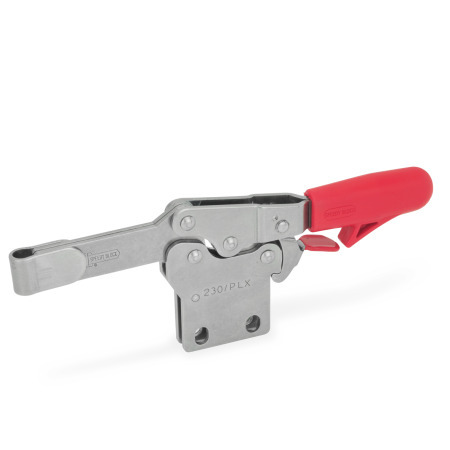

Abrazaderas de palanca de actuación horizontal GN 820.4

Material: NI - Acero inoxidable
Tipo: PL - Versión en barra sólida, con broche soldable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Principio de funcionamiento de los cepos de palanca / Descripción general de las abrazaderas de palanca tipo pestillo Características del acero inoxidable

Descripción del producto

Las abrazaderas de palanca de actuación horizontal GN 820.4-NI tienen una función de seguridad en la que, durante el cierre, un pestillo de gancho accionado por un muelle asegura la conexión de bloqueo. Evita el desbloqueo involuntario de la abrazadera debido a vibraciones o algún intento accidental de aflojar o abrir la abrazadera. Para abrir y liberar la abrazadera, jale la agarradera digital para desenganchar el mecanismo de cierre del pestillo de gancho de seguridad (operación con una sola mano).

Funcionan de acuerdo con el principio de conmutación: la manija y la barra de sujeción se mueven en dirección opuesta. Requieren menos espacio para la acción de sujeción.

Las abrazaderas de palanca de actuación horizontal en la versión de barra en U con dos arandelas bridadas (tipo NL) pueden albergar un tornillo de sujeción específico para la aplicación. También se incluye un montaje de husillo con punta de caucho de neopreno para el tipo NLC.

La versión PL se puede usar si se suelda el broche, que después puede alojar un componente sujetador para alguna aplicación específica.

Especificación

Mecanismo de tensado
Acero inoxidable 1.4301NI
Todas las piezas móviles están lubricadas con grasa especial

Empuñadura
Plástico
Rojo, resistente a aceites

Abrazadera para tipo PL
Acero inoxidable AISI 304

Arandelas embridadas GN 898 para tipo NL / NLC
Acero inoxidable AISI 304

Topes de apriete GN 708.1 para tipo NLC

Acero inoxidable AISI 304
Pieza de apriete
Caucho de cloropreno (CR)
- Dureza 85 Shore A ≈
- Vulcanizado
- Negro
- Tipo A (tope de presión plano)

RoHS

Accesorio

GN 801.4 Soportes para sensores
GN 801 Soportes de sujeción
GN 801.1 Alargadores de brazo de fijación
GN 801.2 Alargadores de brazo de fijación
GN 809.1 Alargadores de brazo de fijación
GN 807 Topes de apriete de abrazadera de palanca
GN 708.1 Topes de apriete de abrazadera de palanca
GN 903 Topes de apriete de abrazadera de palanca (Acero inoxidable)
