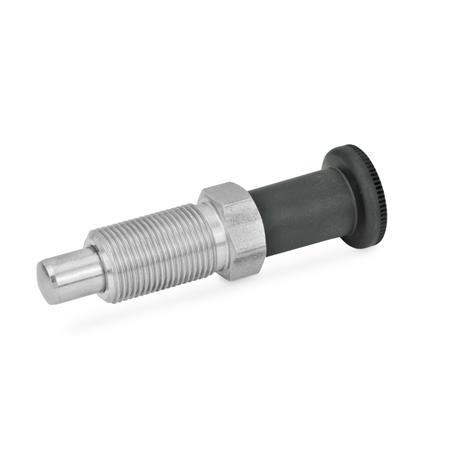

Posicionadores de indexado GN 817.2

Material: NI - Acero inoxidable
Tipo: B - Sin bloqueo, sin contratuerca

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Lista de tipos de posicionadores de indexado Información de la capacidad de carga Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

Los posicionadores de indexado GN 817.2 son idénticos al modelo GN 817, pero con una perilla más larga.

El tipo C / CK con bloqueo se usa para aplicaciones en donde el posicionador debe permanecer en su posición replegada. Para lograrlo, la perilla se gira 90 grados después de ser replegada. Una muesca mantiene al posicionador en su posición.

Especificación

Guía
Acero inoxidableNI AISI 303

Pasador de retención
Acero inoxidable AISI 303
niquelado químicamente

Pomo
Plástico, poliamida (PA)

negro mate
no desmontable

Muelle de compresión
Acero inoxidable AISI 301

RoHS

Accesorio

GN 909 Tuercas hexagonales finas (Steel)
GN 412.2 Casquillos de posición
GN 412.4 Casquillos de posición (Acero inoxidable)

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza B - Sin bloqueo, sin contratuerca	Número de pieza BK - Sin bloqueo, con contratuerca	Número de pieza C - Con bloqueo, sin contratuerca	Número de pieza CK - Con bloqueo, con contratuerca	d₁ Perno -0.001 / -0.002 Orificio +0.001	l₁ mín.	d₂	d₃	k	l₂	l₃	l₄	A/F	Carga de muelle ≈ Inicial	Final


817.2-4-4-M8X1-B-NI	817.2-4-4-M8X1-BK-NI	817.2-4-4-M8X1-C-NI	817.2-4-4-M8X1-CK-NI	0.157 -0.001 / -0.002 / +0.001	0.16	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	1.01 lbf (4.5 N)	2.70 lbf (12 N)
817.2-4-6-M8X1-B-NI	817.2-4-6-M8X1-BK-NI	817.2-4-6-M8X1-C-NI	817.2-4-6-M8X1-CK-NI	0.157 -0.001 / -0.002 / +0.001	0.24	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	0.90 lbf (4 N)	2.81 lbf (12.5 N)
817.2-5-5-M10X1-B-NI	817.2-5-5-M10X1-BK-NI	817.2-5-5-M10X1-C-NI	817.2-5-5-M10X1-CK-NI	0.197 -0.001 / -0.002 / +0.001	0.20	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	3.37 lbf (15 N)
817.2-5-8-M10X1-B-NI	817.2-5-8-M10X1-BK-NI	817.2-5-8-M10X1-C-NI	817.2-5-8-M10X1-CK-NI	0.197 -0.001 / -0.002 / +0.001	0.31	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	4.05 lbf (18 N)
817.2-6-6-M12X1.5-B-NI	817.2-6-6-M12X1.5-BK-NI	817.2-6-6-M12X1.5-C-NI	817.2-6-6-M12X1.5-CK-NI	0.236 -0.001 / -0.002 / +0.001	0.24	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.46 lbf (6.5 N)	4.27 lbf (19 N)
817.2-6-9-M12X1.5-B-NI	817.2-6-9-M12X1.5-BK-NI	817.2-6-9-M12X1.5-C-NI	817.2-6-9-M12X1.5-CK-NI	0.236 -0.001 / -0.002 / +0.001	0.35	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.35 lbf (6 N)	5.62 lbf (25 N)
817.2-8-8-M16X1.5-B-NI	817.2-8-8-M16X1.5-BK-NI	817.2-8-8-M16X1.5-C-NI	817.2-8-8-M16X1.5-CK-NI	0.315 -0.001 / -0.002 / +0.001	0.31	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	5.85 lbf (26 N)
817.2-8-12-M16X1.5-B-NI	817.2-8-12-M16X1.5-BK-NI	817.2-8-12-M16X1.5-C-NI	817.2-8-12-M16X1.5-CK-NI	0.315 -0.001 / -0.002 / +0.001	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	6.29 lbf (28 N)
817.2-10-12-M16X1.5-B-NI	817.2-10-12-M16X1.5-BK-NI	817.2-10-12-M16X1.5-C-NI	817.2-10-12-M16X1.5-CK-NI	0.394 -0.001 / -0.002 / +0.001	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	2.14 lbf (9.5 N)	8.54 lbf (38 N)
817.2-12-15-M20X1.5-B-NI	817.2-12-15-M20X1.5-BK-NI	817.2-12-15-M20X1.5-C-NI	817.2-12-15-M20X1.5-CK-NI	0.472 -0.001 / -0.002 / +0.001	0.59	M 20 x 1.5	1.10	1.42	3.11	1.30	0.39	0.87	2.59 lbf (11.5 N)	8.99 lbf (40 N)

d₁ Perno -0.001 / -0.002 Orificio +0.001	l₁ mín.	d₂	d₃	k	l₂	l₃	l₄	A/F	Carga de muelle ≈ Inicial	Final

0.157	0.16	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	1.01 lbf (4.5 N)	2.70 lbf (12 N)
0.157	0.24	M 8 x 1	0.63	0.83	1.65	0.63	0.20	0.39	0.90 lbf (4 N)	2.81 lbf (12.5 N)
0.197	0.20	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	3.37 lbf (15 N)
0.197	0.31	M 10 x 1	0.75	0.94	1.89	0.71	0.24	0.47	1.12 lbf (5 N)	4.05 lbf (18 N)
0.236	0.24	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.46 lbf (6.5 N)	4.27 lbf (19 N)
0.236	0.35	M 12 x 1.5	0.91	1.18	2.28	0.87	0.24	0.55	1.35 lbf (6 N)	5.62 lbf (25 N)
0.315	0.31	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	5.85 lbf (26 N)
0.315	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	1.91 lbf (8.5 N)	6.29 lbf (28 N)
0.394	0.47	M 16 x 1.5	1.10	1.42	2.76	1.02	0.31	0.67	2.14 lbf (9.5 N)	8.54 lbf (38 N)
0.472	0.59	M 20 x 1.5	1.10	1.42	3.11	1.30	0.39	0.87	2.59 lbf (11.5 N)	8.99 lbf (40 N)
