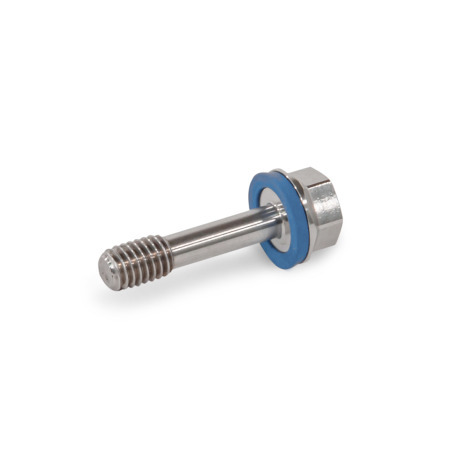

Tornillos de cabeza hexagonal GN 1582

Acabado: PL - Acabado pulido (Ra < 0.8 µm)
Material del anillo de sellado: H - HNBR

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

adecuado para uso en áreas higiénicamente sensibles
rápido y fácil de limpiar
sin espacios inaccesibles gracias a las juntas funcionales
certificado de acuerdo con las directrices EHEDG

Mostrar todos los productos de diseño higiénico

Conformidad con la FDA

Hoja de la norma GN 1582 Imprimir esta página Información sobre el diseño higiénico Diseño higiénico - Folleto Certificação de EHEDG Familia de productos de diseño higiénico Características del plástico Características del acero inoxidable

Descripción del producto

Los tornillos de cabeza hexagonal GN 1582 con cabeza de perfil bajo están certificados según las directrices EHEDG y son ideales para usarse en áreas higiénicas. Se utilizan, por ejemplo, para fijar cubiertas de máquinas. El vástago d₄ evita fácilmente la pérdida. Esto le confiere la "cautividad del elemento de fijación" que establece la Directiva de máquinas 2006/42/CE.

En lugar de un agujero pasante, esto requiere una segunda rosca d₁, posiblemente con un correspondiente orificio de distanciamiento d₅.
Dependiendo del diseño y la longitud de sujeción requerida a₁ ... a₃ del componente que se está sujetando, puede elegirse entre las variantes mostradas arriba. Alternativamente, la fijación también puede lograrse con una arandela de bloqueo adicional montada en el vástago fino d₄.

Especificación

Tornillo
Acero inoxidable AISI 316L

Acabado mate (Ra < 0.8 µm)MT
Acabado pulido (Ra < 0.8 µm)PL

Junta de sellado

HNBRH
Temperatura de trabajo
-13 °F a 302 °F (-25 °C a +150 °C)
EPDME
Temperatura de trabajo
-40 °F a 248 °F (-40 °C a +120 °C)
Matériau conforme à la FDA
Azul
Dureza 85 ± 5 Shore A

RoHS

Accesorio

Juntas de sellado GN 7600
Casquillos GN 3124

Bajo pedido

con FKM anillo de sellado (caucho de flúor) F

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza H - HNBR	Número de pieza E - EPDM	d₁	l₁	a₁ Min. ... max. en mm	a₂ Min. ... max. en mm	a₃ Min. ... max. en mm	d₂	d₃	d₄	d₅	k	l₂	l₃	A/F

1582-M5-20-MT-H-1	1582-M5-20-MT-E-1	M 5	0.79	2.5...6	6...10.5	10.5...14	0.43	0.46	0.16	0.22	0.28	0.24	0.10	0.31
1582-M5-25-MT-H-1	1582-M5-25-MT-E-1	M 5	0.98	6...11	11...14	14...19	0.43	0.46	0.16	0.22	0.28	0.24	0.10	0.31
1582-M6-25-MT-H-1	1582-M6-25-MT-E-1	M 6	0.98	3...7	7...13	13...17	0.51	0.54	0.19	0.26	0.30	0.31	0.12	0.39
1582-M6-30-MT-H-1	1582-M6-30-MT-E-1	M 6	1.18	7...12	12...17	17...22	0.51	0.54	0.19	0.26	0.30	0.31	0.12	0.39
1582-M8-30-MT-H-1	1582-M8-30-MT-E-1	M 8	1.18	4...8	8...16	16...20	0.63	0.66	0.26	0.33	0.33	0.39	0.16	0.51
1582-M8-40-MT-H-1	1582-M8-40-MT-E-1	M 8	1.57	8...18	18...25	25...30	0.63	0.66	0.26	0.33	0.33	0.39	0.16	0.51
1582-M10-40-MT-H-1	1582-M10-40-MT-E-1	M 10	1.57	5...14	14...19	19...28	0.75	0.78	0.32	0.41	0.37	0.47	0.20	0.63
1582-M10-50-MT-H-1	1582-M10-50-MT-E-1	M 10	1.97	14...24	24...28	28...38	0.75	0.78	0.32	0.41	0.37	0.47	0.20	0.63

Número de pieza H - HNBR	Número de pieza E - EPDM	d₁	l₁	a₁ Min. ... max. en mm	a₂ Min. ... max. en mm	a₃ Min. ... max. en mm	d₂	d₃	d₄	d₅	k	l₂	l₃	A/F

1582-M5-20-PL-H-1	1582-M5-20-PL-E-1	M 5	0.79	2.5...6	6...10.5	10.5...14	0.43	0.46	0.16	0.22	0.28	0.24	0.10	0.31
1582-M5-25-PL-H-1	1582-M5-25-PL-E-1	M 5	0.98	6...11	11...14	14...19	0.43	0.46	0.16	0.22	0.28	0.24	0.10	0.31
1582-M6-25-PL-H-1	1582-M6-25-PL-E-1	M 6	0.98	3...7	7...13	13...17	0.51	0.54	0.19	0.26	0.30	0.31	0.12	0.39
1582-M6-30-PL-H-1	1582-M6-30-PL-E-1	M 6	1.18	7...12	12...17	17...22	0.51	0.54	0.19	0.26	0.30	0.31	0.12	0.39
1582-M8-30-PL-H-1	1582-M8-30-PL-E-1	M 8	1.18	4...8	8...16	16...20	0.63	0.66	0.26	0.33	0.33	0.39	0.16	0.51
1582-M8-40-PL-H-1	1582-M8-40-PL-E-1	M 8	1.57	8...18	18...25	25...30	0.63	0.66	0.26	0.33	0.33	0.39	0.16	0.51
1582-M10-40-PL-H-1	1582-M10-40-PL-E-1	M 10	1.57	5...14	14...19	19...28	0.75	0.78	0.32	0.41	0.37	0.47	0.20	0.63
1582-M10-50-PL-H-1	1582-M10-50-PL-E-1	M 10	1.97	14...24	24...28	28...38	0.75	0.78	0.32	0.41	0.37	0.47	0.20	0.63

d₁	l₁	a₁ Min. ... max. en mm	a₂ Min. ... max. en mm	a₃ Min. ... max. en mm	d₂	d₃	d₄	d₅	k	l₂	l₃	A/F

M 5	0.79	2.5...6	6...10.5	10.5...14	0.43	0.46	0.16	0.22	0.28	0.24	0.10	0.31
M 5	0.98	6...11	11...14	14...19	0.43	0.46	0.16	0.22	0.28	0.24	0.10	0.31
M 6	0.98	3...7	7...13	13...17	0.51	0.54	0.19	0.26	0.30	0.31	0.12	0.39
M 6	1.18	7...12	12...17	17...22	0.51	0.54	0.19	0.26	0.30	0.31	0.12	0.39
M 8	1.18	4...8	8...16	16...20	0.63	0.66	0.26	0.33	0.33	0.39	0.16	0.51
M 8	1.57	8...18	18...25	25...30	0.63	0.66	0.26	0.33	0.33	0.39	0.16	0.51
M 10	1.57	5...14	14...19	19...28	0.75	0.78	0.32	0.41	0.37	0.47	0.20	0.63
M 10	1.97	14...24	24...28	28...38	0.75	0.78	0.32	0.41	0.37	0.47	0.20	0.63

Número de pieza

Total (sin IVA)

Mex$459.00

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	24	Mex$642.60
25	49	Mex$589.05
50	99	Mex$535.50
≥ 100		Mex$481.95

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.011 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
