GN 1460 Guías telescópicas Acero inoxidable, con extensión completa, capacidad de carga hasta 236 lbf

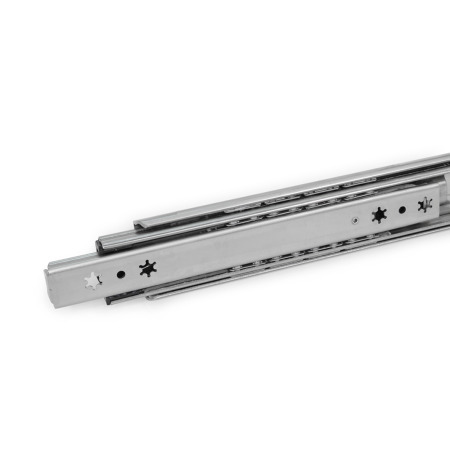

Guías telescópicas GN 1460: Acero inoxidable, con extensión completa, capacidad de carga hasta 236 lbf
acero-inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable.
FDA

Conformidad con la FDA

Video de aplicación de guías telescópicas Guía rápida de los tipos Información de montaje y técnica Información montaje Opciones de equipamiento Opciones de montaje Características del acero inoxidable Información general

Descripción del producto

Las guías telescópicas GN 1460 se instalan en pares. La carrera alcanza ≈ 100 % de la longitud nominal l1 (extensión completa).

Las guías telescópicas se entregan en pares. Pueden instalarse ya sea en el lado izquierdo o derecho debido al diseño. Resulta fácil alcanzar todos los agujeros de montaje a través de agujeros auxiliares. Sólo se muestran los agujeros de sujeción, pero pueden estar presentes otros agujeros relacionados con la producción.

Especificación

Perfil de guía / bolas / jaula de bolas
Acero inoxidable AISI 304NI

Tope de caucho
Plástico

Función de separación
Plástico

Lubricante
Grasa para elementos de rodamiento, con homologación FDA (NSF H1)

Temperatura de trabajo de -4 °F a +212 °F
(-20 °C a +100 °C)

RoHS

Bajo pedido

  • Otras longitudes y distancias de los agujeros
  • Otras opciones de montaje
GN 1460 Guías telescópicas de acero inoxidable, con extensión completa, capacidad de carga hasta 236 lbf boceto
Ocultar dibujo técnico
GN 1460 Guías telescópicas de acero inoxidable, con extensión completa, capacidad de carga hasta 236 lbf boceto

Opciones del artículo / Tabla

Tipo

FCon tope de caucho, dispositivo de bloqueo en su posición retraída, función desmontable

Núm. de identificación

2Montaje con agujeros avellanados
Mostrar / ocultar columnas

Medidas métricas

l1l2 +0.16 / -0.16
Carrera		l3Fs por par
a 10 000 ciclos		Fs por par
a 10 000 ciclos
9.8410.7920.63157 lbf (700 N)110 lbf (490 N)
11.8112.8024.61169 lbf (750 N)119 lbf (530 N)
13.7814.7228.50189 lbf (840 N)133 lbf (590 N)
15.7516.6932.44200 lbf (890 N)139 lbf (620 N)
17.7218.7036.42207 lbf (920 N)146 lbf (650 N)
19.6920.6340.31214 lbf (950 N)151 lbf (670 N)
21.6522.6444.29218 lbf (970 N)153 lbf (680 N)
23.6224.6148.23218 lbf (970 N)153 lbf (680 N)
25.5926.5752.17220 lbf (980 N)155 lbf (690 N)
27.5629.5357.09225 lbf (1000 N)157 lbf (700 N)
29.5331.5061.02214 lbf (950 N)151 lbf (670 N)
31.5033.4664.96202 lbf (900 N)142 lbf (630 N)

Armar y cotizar.
Longitud l1
Tipo

Núm. de identificación

Material

Longitud l1
Tipo

Núm. de identificación

Material

Orificios de fijación - guía exterior
115cb7ff-b545-4080-af8b-3ba9e5b6d00d
Mostrar / ocultar columnas
l1a3a4a5a6
250168200--
300218250--
350250282--
400186218314346
450218250378410
500218250410442
550282314474506
600282314506538
650314346570602
700314346602634
750346378666698
800378410698730

Tornillos de fijación

Para que las mencionadas fuerzas de carga FS puedan ser absorbidas de manera fiable en la estructura circundante, deben utilizarse todos los orificios avellanados disponibles de las guías exterior e interior. Si no se utilizan tornillos de fijación, la capacidad de carga especificada se reduce en consonancia. Se pueden utilizar los siguientes tornillos para el montaje:

Nomenclatura - estándar
Tornillo avellanado con hexágono interior DIN 7991
Tornillo avellanado, Phillips DIN 965
Tornillo avellanado, Phillips DIN 7997

Guía exterior
M 5
M 5
Tamaño 5

Guía interior
M 5
M 5
Tamaño 5

Tope de caucho, dispositivo de bloqueo en la parte trasera
151c3979-2c57-42b5-bd01-9aec821d979a

Los topes de caucho del tipo F amortiguan el impacto de la guía en la posición final correspondiente. Esta característica reduce al mínimo la generación de ruido y aumenta la vida útil. Colocados en las guías, de manera parcialmente oculta y parcialmente visible, los topes cumplen los diversos requisitos en cuanto a forma, material y dureza.

El tope de caucho también adopta una función de bloqueo en la posición de tope posterior. Esta función se manifiesta por una ligera resistencia al abrir y cerrar la guía.

Si se producen cargas estáticas o dinámicas mayores en la dirección de extensión, estas deberían absorberse por medio de elementos de tope externos.

Función de separación
4d3fb2f2-5abf-4564-9073-40a19d354927

El tipo F tiene además una función de separación mediante la cual las guías de extensión pueden desmontarse totalmente una de otra en la zona de las guías intermedia e interior Esta función no sólo facilita el montaje, sino que también permite que la extensión se retire rápidamente, por ejemplo, cuando se realice trabajo de mantenimiento frecuente en los componentes que se ubican atrás.

La guía telescópica puede separarse rápida y fácilmente en la posición de extracción activando la palanca de liberación, permitiendo así retirar la guía interior tirando hacia delante.

Para volver a fijar las guías, las jaulas de bolas necesitan moverse a la posición final delantera. A continuación, la guía interior se inserta hasta el tope del extremo posterior, donde se bloquea de manera automática en su sitio.

La posición protegida del mecanismo de liberación evita que la guía se separe accidentalmente.
b6c06636-a30b-46a9-aef0-8733c1cc58ce

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$2,816.40
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
19Mex$2,816.40
1024Mex$2,581.70
2549Mex$2,347.00
≥ 50Mex$2,112.30
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 4.078 lbs
