Perillas de cinco lóbulos sólidas EN 5337.4

Original design
code: VC.692.SST-p

Material del espárrago: NI - Acero inoxidable

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Características del plástico Características del acero inoxidable Protección contra pérdida GN 111.7

Descripción del producto

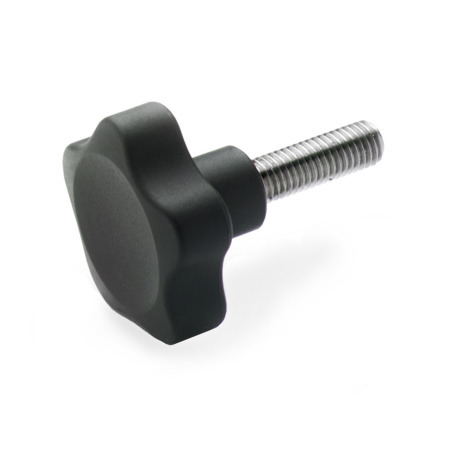

Estas perillas de cinco lóbulos EN 5337.4 sólidas han sido diseñadas para aplicaciones en máquinas y equipo cuyas piezas, por razones sanitarias, deben limpiarse con frecuencia usando chorros de agua o vapor.

La forma de cinco lóbulos, que ofrece un agarre seguro para los dedos, es sólida, de manera que no hay cavidades donde puedan depositarse residuos insalubres.

Resistente a solventes, aceites, grasas y demás agentes químicos.

Especificación

Perilla de cinco lóbulos
Plástico, Poliamida (PA)

Reforzado con fibra de vidrio
Temperatura de trabajo
-22 °F a 266 °F (-30 °C a +130 °C)
Negro, acabado mate

Espárrago roscado

Acero inoxidableNI AISI 303 (Medidas métricas)
Acero (Medidas en pulgadas) ST

RoHS

Bajo pedido

Espárrago roscado
Acero, zincado, acabado pasivado azul
(También para medidas pulgadas)

Número de pieza NI - Acero inoxidable	Número de pieza ST - Acero	d₁	d₂	Longitud l	d₃	h₁	h₂ ≈


5337.4-25-M4-6-NI		0.98	M 4	0.24	0.47	0.79	0.39
5337.4-25-M4-10-NI		0.98	M 4	0.39	0.47	0.79	0.39
5337.4-25-M5-10-NI		0.98	M 5	0.39	0.47	0.79	0.39
5337.4-25-M5-16-NI		0.98	M 5	0.63	0.47	0.79	0.39
5337.4-25-M5-20-NI		0.98	M 5	0.79	0.47	0.79	0.39
5337.4-25-M5-25-NI		0.98	M 5	0.98	0.47	0.79	0.39
5337.4-25-M6-10-NI		0.98	M 6	0.39	0.47	0.79	0.39
5337.4-25-M6-16-NI		0.98	M 6	0.63	0.47	0.79	0.39
5337.4-25-M6-20-NI		0.98	M 6	0.79	0.47	0.79	0.39
5337.4-25-M6-25-NI		0.98	M 6	0.98	0.47	0.79	0.39
5337.4-25-M6-30-NI		0.98	M 6	1.18	0.47	0.79	0.39
5337.4-25-M6-35-NI		0.98	M 6	1.38	0.47	0.79	0.39
5337.4-32-M6-10-NI		1.26	M 6	0.39	0.55	0.89	0.49
5337.4-32-M6-16-NI		1.26	M 6	0.63	0.55	0.89	0.49
5337.4-32-M6-20-NI		1.26	M 6	0.79	0.55	0.89	0.49
5337.4-32-M6-30-NI		1.26	M 6	1.18	0.55	0.89	0.49
5337.4-32-M6-35-NI		1.26	M 6	1.38	0.55	0.89	0.49
5337.4-32-M8-16-NI		1.26	M 8	0.63	0.55	0.89	0.49
5337.4-32-M8-20-NI		1.26	M 8	0.79	0.55	0.89	0.49
5337.4-32-M8-25-NI		1.26	M 8	0.98	0.55	0.89	0.49
5337.4-32-M8-30-NI		1.26	M 8	1.18	0.55	0.89	0.49
5337.4-32-M8-40-NI		1.26	M 8	1.57	0.55	0.89	0.49
5337.4-40-M6-10-NI		1.57	M 6	0.39	0.59	1.02	0.55
5337.4-40-M6-20-NI		1.57	M 6	0.79	0.59	1.02	0.55
5337.4-40-M6-30-NI		1.57	M 6	1.18	0.59	1.02	0.55
5337.4-40-M6-40-NI		1.57	M 6	1.57	0.59	1.02	0.55
5337.4-40-M8-16-NI		1.57	M 8	0.63	0.59	1.02	0.55
5337.4-40-M8-20-NI		1.57	M 8	0.79	0.59	1.02	0.55
5337.4-40-M8-25-NI		1.57	M 8	0.98	0.59	1.02	0.55
5337.4-40-M8-30-NI		1.57	M 8	1.18	0.59	1.02	0.55
5337.4-40-M8-35-NI		1.57	M 8	1.38	0.59	1.02	0.55
5337.4-40-M8-40-NI		1.57	M 8	1.57	0.59	1.02	0.55
5337.4-40-M8-45-NI		1.57	M 8	1.77	0.59	1.02	0.55
5337.4-50-M8-16-NI		1.97	M 8	0.63	0.71	1.22	0.67
5337.4-50-M8-20-NI		1.97	M 8	0.79	0.71	1.22	0.67
5337.4-50-M8-25-NI		1.97	M 8	0.98	0.71	1.22	0.67
5337.4-50-M8-30-NI		1.97	M 8	1.18	0.71	1.22	0.67
5337.4-50-M8-35-NI		1.97	M 8	1.38	0.71	1.22	0.67
5337.4-50-M8-40-NI		1.97	M 8	1.57	0.71	1.22	0.67
5337.4-50-M8-50-NI		1.97	M 8	1.97	0.71	1.22	0.67
5337.4-50-M10-20-NI		1.97	M 10	0.79	0.71	1.22	0.67
5337.4-50-M10-30-NI		1.97	M 10	1.18	0.71	1.22	0.67
5337.4-50-M10-40-NI		1.97	M 10	1.57	0.71	1.22	0.67
5337.4-50-M10-50-NI		1.97	M 10	1.97	0.71	1.22	0.67
5337.4-60-M10-20-NI		2.36	M 10	0.79	0.83	1.44	0.83
5337.4-60-M10-30-NI		2.36	M 10	1.18	0.83	1.44	0.83
5337.4-60-M10-40-NI		2.36	M 10	1.57	0.83	1.44	0.83
5337.4-60-M10-50-NI		2.36	M 10	1.97	0.83	1.44	0.83
5337.4-60-M12-30-NI		2.36	M 12	1.18	0.83	1.44	0.83
5337.4-60-M12-40-NI		2.36	M 12	1.57	0.83	1.44	0.83
5337.4-60-M12-50-NI		2.36	M 12	1.97	0.83	1.44	0.83
	5337.4-1.26-1/4X20-0.75-ST	1.26	1/4 x 20	0.75	0.55	0.89	0.49
	5337.4-1.26-1/4X20-1.00-ST	1.26	1/4 x 20	1.00	0.55	0.89	0.49
	5337.4-1.57-5/16X18-0.75-ST	1.57	5/16 x 18	0.75	0.59	1.02	0.55
	5337.4-1.57-5/16X18-1.00-ST	1.57	5/16 x 18	1.00	0.59	1.02	0.55
	5337.4-1.97-3/8X16-1.00-ST	1.97	3/8 x 16	1.00	0.71	1.22	0.67
	5337.4-1.97-3/8X16-1.50-ST	1.97	3/8 x 16	1.50	0.71	1.22	0.67
	5337.4-2.36-1/2X13-1.50-ST	2.36	1/2 x 13	1.50	0.83	1.46	0.83

d₁	d₂	Longitud l	d₃	h₁	h₂ ≈

1.26	1/4 x 20	0.75	1.00	0.55	0.89	0.49
1.57	5/16 x 18	0.75	1.00	0.59	1.02	0.55
1.97	3/8 x 16	1.00	1.50	0.71	1.22	0.67
2.36	1/2 x 13	1.50	-	0.83	1.46	0.83

d₁

d₂

Longitud l

d₃

h₁

h₂ ≈

1.26

1/4 x 20

0.75

1.00

0.55

0.89

0.49

1.57

5/16 x 18

0.75

1.00

0.59

1.02

0.55

1.97

3/8 x 16

1.00

1.50

0.71

1.22

0.67

2.36

1/2 x 13

1.50

0.83

1.46

0.83

d₁	d₂	Longitud l	d₃	h₁	h₂ ≈

0.98	M 4	0.24	0.39	-	-	-	-	-	0.47	0.79	0.39
0.98	M 5	0.39	0.63	0.79	0.98	-	-	-	0.47	0.79	0.39
0.98	M 6	0.39	0.63	0.79	0.98	1.18	1.38	-	0.47	0.79	0.39
1.26	M 6	0.39	0.63	0.79	1.18	1.38	-	-	0.55	0.89	0.49
1.26	M 8	0.63	0.79	0.98	1.18	1.57	-	-	0.55	0.89	0.49
1.57	M 6	0.39	0.79	1.18	1.57	-	-	-	0.59	1.02	0.55
1.57	M 8	0.63	0.79	0.98	1.18	1.38	1.57	1.77	0.59	1.02	0.55
1.97	M 8	0.63	0.79	0.98	1.18	1.38	1.57	1.97	0.71	1.22	0.67
1.97	M 10	0.79	1.18	1.57	1.97	-	-	-	0.71	1.22	0.67
2.36	M 10	0.79	1.18	1.57	1.97	-	-	-	0.83	1.44	0.83
2.36	M 12	1.18	1.57	1.97	-	-	-	-	0.83	1.44	0.83

d₁

d₂

Longitud l

d₃

h₁

h₂ ≈

0.98

M 4

0.24

0.39

0.47

0.79

0.39

0.98

M 5

0.39

0.63

0.79

0.98

0.47

0.79

0.39

0.98

M 6

0.39

0.63

0.79

0.98

1.18

1.38

0.47

0.79

0.39

1.26

M 6

0.39

0.63

0.79

1.18

1.38

0.55

0.89

0.49

1.26

M 8

0.63

0.79

0.98

1.18

1.57

0.55

0.89

0.49

1.57

M 6

0.39

0.79

1.18

1.57

0.59

1.02

0.55

1.57

M 8

0.63

0.79

0.98

1.18

1.38

1.57

1.77

0.59

1.02

0.55

1.97

M 8

0.63

0.79

0.98

1.18

1.38

1.57

1.97

0.71

1.22

0.67

1.97

M 10

0.79

1.18

1.57

1.97

0.71

1.22

0.67

2.36

M 10

0.79

1.18

1.57

1.97

0.83

1.44

0.83

2.36

M 12

1.18

1.57

1.97

0.83

1.44

0.83
