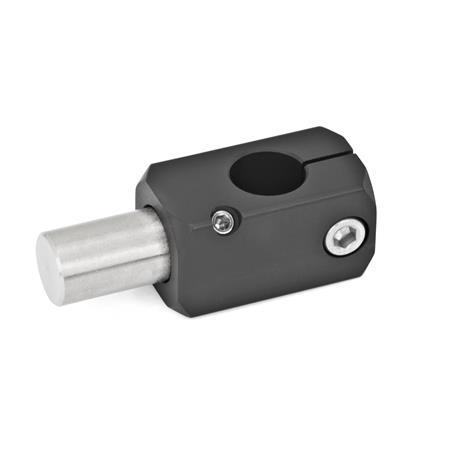

Abrazaderas de montaje en T GN 476

Acabado: ELS - Acabado anodizado, negro
Tipo: W - con perno

Gama de montajes de abrazaderas Application example clamp mountings Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Las abrazaderas de montaje en T tipo W GN 476 son una alternativa a las abrazaderas de montaje de dos vías giratorias GN 475 si se requieren fuerzas angulares elevadas.

En la versión estándar, el tornillo de sujeción en la rosca de fijación d₄ es un tornillo de cabeza hueca hexagonal DIN 912. Puede sustituirse por un juego de palanca ajustable GN 511 (consulte el número de pieza en la tabla de dimensiones).

Especificación

Cuerpo
Aluminio
- Mate, tamboreadoMT
- Acabado anodizado, negroELS

Perno (Tipo W)
Acero inoxidable AISI 303

Tornillos de cabeza DIN 912
Acero inoxidable AISI 304

Tornillo prisionero DIN 913 (Tipo A)
Acero inoxidable AISI 304

Tornillo prisionero DIN 915 (Tipo W)
Acero inoxidable AISI 304

RoHS

Accesorio

Juegos de palanca ajustable GN 511
