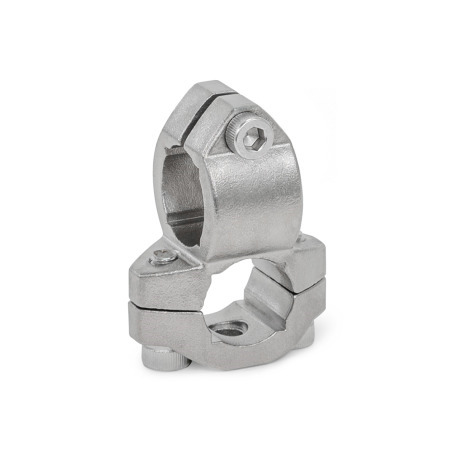

GN 131.3Abrazaderas de conexión de dos ejesAcero inoxidable, montaje dividido
Familia de productos de acero inoxidable
Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.
Los agujeros de sujeción de las abrazaderas de conexión de dos ejes GN 131.3 están diseñados para tubos de montaje típicos. Las secciones cuadradas s1 y s2 también permiten sujetar barras o tubos de sección transversal cuadrada.
En los puntos de atornillado z1 y z2, los tornillos de cabeza hueca reducen la sección transversal de los núcleos para realizar la sujeción. El punto de sujeción dividido z2 permite la posterior inserción de la abrazadera de conexión en una estructura existente y facilita el montaje cuando no es posible el deslizamiento axial, por ejemplo, debido a radios de curvatura muy cerrados.
Especificación
Abrazadera de conexión Acero inoxidable AISI CF-8NI
Granallado acabado mate
Tornillos de cabeza allen ISO 4762
Acero inoxidable AISI 304
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con
RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.070 lbs
