GN 21 Pies de nivelación Acero inoxidable, tipo zócalo o espárrago roscado, con base torneada, sin agujeros de montaje

Pies de nivelación GN 21: Acero inoxidable, tipo zócalo o espárrago roscado, con base torneada, sin agujeros de montaje

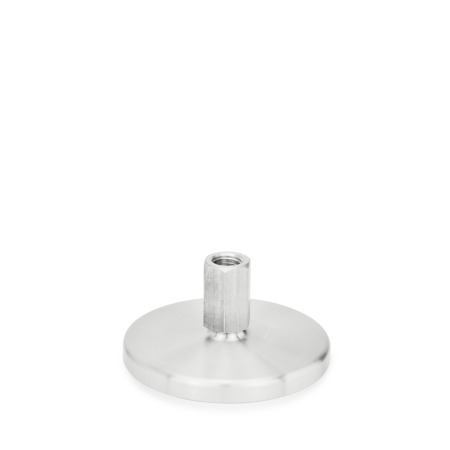

Tipo (Base): D0 - Torneado fino, sin almohadilla de caucho
Versión (Espárrago / Zócalo): X - Hexágono externo, tipo zócalo roscado

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Descripción del producto

Los pies de nivelación GN 21 tienen una base mecanizada y capacidades de carga superiores. El diseño único de la base con el área de montaje convexa para el birlo con punta cóncava proporciona no solo la capacidad de que el birlo gire, sino que también impide que se acumulen líquidos, tal como sucedería con otros pies de nivelación con zócalo de bola.

Estos pies de nivelación se suministran armados totalmente y no se pueden desarmar.

Especificación

Base
Acero inoxidable AISI 304

Espárrago roscado / zócalo roscado
Acero inoxidable AISI 303

Tuerca hexagonal
ANSI / ASME B18.2.2
Acero inoxidable AISI 304

Incrustación de almohadilla de caucho
NBR (Perbunan^®) 70 Shore A, negro

RoHS

Bajo pedido

Versiones del espárrago T / TK, V / VK y W con ciertas cantidades mínimas

GN 21 Pies de nivelación, de acero inoxidable, tipo zócalo o espárrago roscado, con base torneada, sin agujeros de montaje, roscas en pulgadas boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo (Base)

D0	Torneado fino, sin almohadilla de caucho
D1	Torneado fino, con almohadilla de caucho incrustada, negro

Versión (Espárrago / Zócalo)

S	Sin tuerca, hexágono externo en la parte inferior
SK	Con tuerca, hexágono externo en la parte inferior
U	Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
UK	Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
X	Hexágono externo, tipo zócalo roscado

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	l₁ Versión S / SK				Versión U / UK				l₇ Versión X	h₁	h₂

3.15	5/16 x 18	-	-	-	-	-	-	-	-	1.34	0.33	0.08
3.15	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.46	0.33	0.08
3.15	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.57	0.33	0.08
3.15	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.81	0.33	0.08
3.15	3/4 x 10	-	-	-	-	3.94	4.92	5.91	-	2.13	0.33	0.08
3.94	5/16 x 18	-	-	-	-	-	-	-	-	1.38	0.35	0.12
3.94	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.50	0.35	0.12
3.94	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.61	0.35	0.12
3.94	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.85	0.35	0.12
3.94	3/4 x 10	-	-	-	-	3.94	4.92	5.91	-	2.17	0.35	0.12
4.72	3/4 x 10	-	-	-	-	3.94	4.92	5.91	-	2.32	0.47	0.14

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	h₃	h₄	A/F₁ (pulgadas)	A/F₂ (pulgadas)	A/F₃ (pulgadas)	A/F₇ (pulgadas)	t

3.15	5/16 x 18	-	-	-	-	-	1/2	0.31
3.15	3/8 x 16	0.77	-	11/16	-	-	1/2	0.39
3.15	1/2 x 13	0.77	-	11/16	-	-	5/8	0.47
3.15	5/8 x 11	-	1.00	-	1/2	5/16	7/8	0.63
3.15	3/4 x 10	-	1.06	-	9/16	7/16	1	0.79
3.94	5/16 x 18	-	-	-	-	-	1/2	0.31
3.94	3/8 x 16	0.81	-	11/16	-	-	1/2	0.39
3.94	1/2 x 13	0.81	-	11/16	-	-	5/8	0.47
3.94	5/8 x 11	-	1.04	-	1/2	5/16	7/8	0.63
3.94	3/4 x 10	-	1.10	-	9/16	7/16	1	0.79
4.72	3/4 x 10	-	1.26	-	9/16	7/16	1	0.79

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	Carga estática Versión S / SK	Versión U / UK	Versión X

3.15	5/16 x 18	1349 lbf (6 kN)	-	3822 lbf (17 kN)
3.15	3/8 x 16	2473 lbf (11 kN)	-	3822 lbf (17 kN)
3.15	1/2 x 13	3597 lbf (16 kN)	-	3822 lbf (17 kN)
3.15	5/8 x 11	-	3822 lbf (17 kN)	3822 lbf (17 kN)
3.15	3/4 x 10	-	6295 lbf (28 kN)	6295 lbf (28 kN)
3.94	5/16 x 18	1349 lbf (6 kN)	-	3822 lbf (17 kN)
3.94	3/8 x 16	2473 lbf (11 kN)	-	3822 lbf (17 kN)
3.94	1/2 x 13	3597 lbf (16 kN)	-	3822 lbf (17 kN)
3.94	5/8 x 11	-	3822 lbf (17 kN)	3822 lbf (17 kN)
3.94	3/4 x 10	-	6295 lbf (28 kN)	6295 lbf (28 kN)
4.72	3/4 x 10	-	6295 lbf (28 kN)	6295 lbf (28 kN)

Armar y cotizar.

Capacidad de carga de pies de nivelación

Con ejes roscados de tamaño M 10 y superiores, la carga estática de los pies de nivelación GN 21 / GN 22 / GN 23 / GN 24 está limitada debido a la presión de contacto admisible del eje de ajuste que actúa sobre la placa base (con una resistencia del eje ≥ 500 N/mm2). En los valores que se representan en la tabla (válidos para el tipo D0 sin disco inferior de goma) se asume una carga de presión exactamente perpendicular a la placa base. Se debe de tener en cuenta que los esfuerzos de flexión y pandeo que a menudo se producen en la práctica se traducen en una menor capacidad de carga del eje de ajuste.

Los detalles indicados sobre la fuerza son valores no vinculantes y rechazamos cualquier responsabilidad. En general, no constituyen una garantía de calidad.

El usuario debe determinar según el caso si un producto es adecuado para el fin o uso previsto. Los factores ambientales pueden influir en los valores indicados.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,814.40

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$1,814.40
50	99	Mex$1,663.20
100	249	Mex$1,512.00
≥ 250		Mex$1,360.80

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.713 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Número de pieza D0 - Torneado fino, sin almohadilla de caucho	Número de pieza D1 - Torneado fino, con almohadilla de caucho incrustada, negro	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	h₁	h₂

21-80-5/16X18-34-D0-X		3.15	5/16 x 18	-	-	1.34	0.33	-
	21-80-5/16X18-34-D1-X	3.15	5/16 x 18	-	-	1.34	0.33	0.08
21-80-3/8X16-37-D0-X		3.15	3/8 x 16	-	-	1.46	0.33	-
	21-80-3/8X16-37-D1-X	3.15	3/8 x 16	-	-	1.46	0.33	0.08
21-80-1/2X13-40-D0-X		3.15	1/2 x 13	-	-	1.57	0.33	-
	21-80-1/2X13-40-D1-X	3.15	1/2 x 13	-	-	1.57	0.33	0.08
21-80-5/8X11-46-D0-X		3.15	5/8 x 11	-	-	1.81	0.33	-
	21-80-5/8X11-46-D1-X	3.15	5/8 x 11	-	-	1.81	0.33	0.08
21-80-3/4X10-54-D0-X		3.15	3/4 x 10	-	-	2.13	0.33	-
	21-80-3/4X10-54-D1-X	3.15	3/4 x 10	-	-	2.13	0.33	0.08
21-100-5/16X18-35-D0-X		3.94	5/16 x 18	-	-	1.38	0.35	-
	21-100-5/16X18-35-D1-X	3.94	5/16 x 18	-	-	1.38	0.35	0.12
21-100-3/8X16-38-D0-X		3.94	3/8 x 16	-	-	1.50	0.35	-
	21-100-3/8X16-38-D1-X	3.94	3/8 x 16	-	-	1.50	0.35	0.12
21-100-1/2X13-41-D0-X		3.94	1/2 x 13	-	-	1.61	0.35	-
	21-100-1/2X13-41-D1-X	3.94	1/2 x 13	-	-	1.61	0.35	0.12
21-100-5/8X11-47-D0-X		3.94	5/8 x 11	-	-	1.85	0.35	-
	21-100-5/8X11-47-D1-X	3.94	5/8 x 11	-	-	1.85	0.35	0.12
21-100-3/4X10-55-D0-X		3.94	3/4 x 10	-	-	2.17	0.35	-
	21-100-3/4X10-55-D1-X	3.94	3/4 x 10	-	-	2.17	0.35	0.12
21-120-3/4X10-59-D0-X		4.72	3/4 x 10	-	-	2.32	0.47	-
	21-120-3/4X10-59-D1-X	4.72	3/4 x 10	-	-	2.32	0.47	0.14

Número de pieza D0 - Torneado fino, sin almohadilla de caucho	Número de pieza D1 - Torneado fino, con almohadilla de caucho incrustada, negro	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	h₁	h₂

21-80-3/8X16-75-D0-S		3.15	3/8 x 16	2.95	-	-	0.33	-
	21-80-3/8X16-75-D1-S	3.15	3/8 x 16	2.95	-	-	0.33	0.08
21-80-3/8X16-100-D0-S		3.15	3/8 x 16	3.94	-	-	0.33	-
	21-80-3/8X16-100-D1-S	3.15	3/8 x 16	3.94	-	-	0.33	0.08
21-80-3/8X16-125-D0-S		3.15	3/8 x 16	4.92	-	-	0.33	-
	21-80-3/8X16-125-D1-S	3.15	3/8 x 16	4.92	-	-	0.33	0.08
21-80-3/8X16-150-D0-S		3.15	3/8 x 16	5.91	-	-	0.33	-
	21-80-3/8X16-150-D1-S	3.15	3/8 x 16	5.91	-	-	0.33	0.08
21-80-1/2X13-75-D0-S		3.15	1/2 x 13	2.95	-	-	0.33	-
	21-80-1/2X13-75-D1-S	3.15	1/2 x 13	2.95	-	-	0.33	0.08
21-80-1/2X13-100-D0-S		3.15	1/2 x 13	3.94	-	-	0.33	-
	21-80-1/2X13-100-D1-S	3.15	1/2 x 13	3.94	-	-	0.33	0.08
21-80-1/2X13-125-D0-S		3.15	1/2 x 13	4.92	-	-	0.33	-
	21-80-1/2X13-125-D1-S	3.15	1/2 x 13	4.92	-	-	0.33	0.08
21-80-1/2X13-150-D0-S		3.15	1/2 x 13	5.91	-	-	0.33	-
	21-80-1/2X13-150-D1-S	3.15	1/2 x 13	5.91	-	-	0.33	0.08
21-100-3/8X16-75-D0-S		3.94	3/8 x 16	2.95	-	-	0.35	-
	21-100-3/8X16-75-D1-S	3.94	3/8 x 16	2.95	-	-	0.35	0.12
21-100-3/8X16-100-D0-S		3.94	3/8 x 16	3.94	-	-	0.35	-
	21-100-3/8X16-100-D1-S	3.94	3/8 x 16	3.94	-	-	0.35	0.12
21-100-3/8X16-125-D0-S		3.94	3/8 x 16	4.92	-	-	0.35	-
	21-100-3/8X16-125-D1-S	3.94	3/8 x 16	4.92	-	-	0.35	0.12
21-100-3/8X16-150-D0-S		3.94	3/8 x 16	5.91	-	-	0.35	-
	21-100-3/8X16-150-D1-S	3.94	3/8 x 16	5.91	-	-	0.35	0.12
21-100-1/2X13-75-D0-S		3.94	1/2 x 13	2.95	-	-	0.35	-
	21-100-1/2X13-75-D1-S	3.94	1/2 x 13	2.95	-	-	0.35	0.12
21-100-1/2X13-100-D0-S		3.94	1/2 x 13	3.94	-	-	0.35	-
	21-100-1/2X13-100-D1-S	3.94	1/2 x 13	3.94	-	-	0.35	0.12
21-100-1/2X13-125-D0-S		3.94	1/2 x 13	4.92	-	-	0.35	-
	21-100-1/2X13-125-D1-S	3.94	1/2 x 13	4.92	-	-	0.35	0.12
21-100-1/2X13-150-D0-S		3.94	1/2 x 13	5.91	-	-	0.35	-
	21-100-1/2X13-150-D1-S	3.94	1/2 x 13	5.91	-	-	0.35	0.12

Número de pieza D0 - Torneado fino, sin almohadilla de caucho	Número de pieza D1 - Torneado fino, con almohadilla de caucho incrustada, negro	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	h₁	h₂

21-80-3/8X16-75-D0-SK		3.15	3/8 x 16	2.95	-	-	0.33	-
	21-80-3/8X16-75-D1-SK	3.15	3/8 x 16	2.95	-	-	0.33	0.08
21-80-3/8X16-100-D0-SK		3.15	3/8 x 16	3.94	-	-	0.33	-
	21-80-3/8X16-100-D1-SK	3.15	3/8 x 16	3.94	-	-	0.33	0.08
21-80-3/8X16-125-D0-SK		3.15	3/8 x 16	4.92	-	-	0.33	-
	21-80-3/8X16-125-D1-SK	3.15	3/8 x 16	4.92	-	-	0.33	0.08
21-80-3/8X16-150-D0-SK		3.15	3/8 x 16	5.91	-	-	0.33	-
	21-80-3/8X16-150-D1-SK	3.15	3/8 x 16	5.91	-	-	0.33	0.08
21-80-1/2X13-75-D0-SK		3.15	1/2 x 13	2.95	-	-	0.33	-
	21-80-1/2X13-75-D1-SK	3.15	1/2 x 13	2.95	-	-	0.33	0.08
21-80-1/2X13-100-D0-SK		3.15	1/2 x 13	3.94	-	-	0.33	-
	21-80-1/2X13-100-D1-SK	3.15	1/2 x 13	3.94	-	-	0.33	0.08
21-80-1/2X13-125-D0-SK		3.15	1/2 x 13	4.92	-	-	0.33	-
	21-80-1/2X13-125-D1-SK	3.15	1/2 x 13	4.92	-	-	0.33	0.08
21-80-1/2X13-150-D0-SK		3.15	1/2 x 13	5.91	-	-	0.33	-
	21-80-1/2X13-150-D1-SK	3.15	1/2 x 13	5.91	-	-	0.33	0.08
21-100-3/8X16-75-D0-SK		3.94	3/8 x 16	2.95	-	-	0.35	-
	21-100-3/8X16-75-D1-SK	3.94	3/8 x 16	2.95	-	-	0.35	0.12
21-100-3/8X16-100-D0-SK		3.94	3/8 x 16	3.94	-	-	0.35	-
	21-100-3/8X16-100-D1-SK	3.94	3/8 x 16	3.94	-	-	0.35	0.12
21-100-3/8X16-125-D0-SK		3.94	3/8 x 16	4.92	-	-	0.35	-
	21-100-3/8X16-125-D1-SK	3.94	3/8 x 16	4.92	-	-	0.35	0.12
21-100-3/8X16-150-D0-SK		3.94	3/8 x 16	5.91	-	-	0.35	-
	21-100-3/8X16-150-D1-SK	3.94	3/8 x 16	5.91	-	-	0.35	0.12
21-100-1/2X13-75-D0-SK		3.94	1/2 x 13	2.95	-	-	0.35	-
	21-100-1/2X13-75-D1-SK	3.94	1/2 x 13	2.95	-	-	0.35	0.12
21-100-1/2X13-100-D0-SK		3.94	1/2 x 13	3.94	-	-	0.35	-
	21-100-1/2X13-100-D1-SK	3.94	1/2 x 13	3.94	-	-	0.35	0.12
21-100-1/2X13-125-D0-SK		3.94	1/2 x 13	4.92	-	-	0.35	-
	21-100-1/2X13-125-D1-SK	3.94	1/2 x 13	4.92	-	-	0.35	0.12
21-100-1/2X13-150-D0-SK		3.94	1/2 x 13	5.91	-	-	0.35	-
	21-100-1/2X13-150-D1-SK	3.94	1/2 x 13	5.91	-	-	0.35	0.12

Número de pieza D0 - Torneado fino, sin almohadilla de caucho	Número de pieza D1 - Torneado fino, con almohadilla de caucho incrustada, negro	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	h₁	h₂

21-80-5/8X11-75-D0-U		3.15	5/8 x 11	-	2.95	-	0.33	-
	21-80-5/8X11-75-D1-U	3.15	5/8 x 11	-	2.95	-	0.33	0.08
21-80-5/8X11-100-D0-U		3.15	5/8 x 11	-	3.94	-	0.33	-
	21-80-5/8X11-100-D1-U	3.15	5/8 x 11	-	3.94	-	0.33	0.08
21-80-5/8X11-125-D0-U		3.15	5/8 x 11	-	4.92	-	0.33	-
	21-80-5/8X11-125-D1-U	3.15	5/8 x 11	-	4.92	-	0.33	0.08
21-80-5/8X11-150-D0-U		3.15	5/8 x 11	-	5.91	-	0.33	-
	21-80-5/8X11-150-D1-U	3.15	5/8 x 11	-	5.91	-	0.33	0.08
21-80-3/4X10-100-D0-U		3.15	3/4 x 10	-	3.94	-	0.33	-
	21-80-3/4X10-100-D1-U	3.15	3/4 x 10	-	3.94	-	0.33	0.08
21-80-3/4X10-125-D0-U		3.15	3/4 x 10	-	4.92	-	0.33	-
	21-80-3/4X10-125-D1-U	3.15	3/4 x 10	-	4.92	-	0.33	0.08
21-80-3/4X10-150-D0-U		3.15	3/4 x 10	-	5.91	-	0.33	-
	21-80-3/4X10-150-D1-U	3.15	3/4 x 10	-	5.91	-	0.33	0.08
21-100-5/8X11-75-D0-U		3.94	5/8 x 11	-	2.95	-	0.35	-
	21-100-5/8X11-75-D1-U	3.94	5/8 x 11	-	2.95	-	0.35	0.12
21-100-5/8X11-100-D0-U		3.94	5/8 x 11	-	3.94	-	0.35	-
	21-100-5/8X11-100-D1-U	3.94	5/8 x 11	-	3.94	-	0.35	0.12
21-100-5/8X11-125-D0-U		3.94	5/8 x 11	-	4.92	-	0.35	-
	21-100-5/8X11-125-D1-U	3.94	5/8 x 11	-	4.92	-	0.35	0.12
21-100-5/8X11-150-D0-U		3.94	5/8 x 11	-	5.91	-	0.35	-
	21-100-5/8X11-150-D1-U	3.94	5/8 x 11	-	5.91	-	0.35	0.12
21-100-3/4X10-100-D0-U		3.94	3/4 x 10	-	3.94	-	0.35	-
	21-100-3/4X10-100-D1-U	3.94	3/4 x 10	-	3.94	-	0.35	0.12
21-100-3/4X10-125-D0-U		3.94	3/4 x 10	-	4.92	-	0.35	-
	21-100-3/4X10-125-D1-U	3.94	3/4 x 10	-	4.92	-	0.35	0.12
21-100-3/4X10-150-D0-U		3.94	3/4 x 10	-	5.91	-	0.35	-
	21-100-3/4X10-150-D1-U	3.94	3/4 x 10	-	5.91	-	0.35	0.12
21-120-3/4X10-100-D0-U		4.72	3/4 x 10	-	3.94	-	0.47	-
	21-120-3/4X10-100-D1-U	4.72	3/4 x 10	-	3.94	-	0.47	0.14
21-120-3/4X10-125-D0-U		4.72	3/4 x 10	-	4.92	-	0.47	-
	21-120-3/4X10-125-D1-U	4.72	3/4 x 10	-	4.92	-	0.47	0.14
21-120-3/4X10-150-D0-U		4.72	3/4 x 10	-	5.91	-	0.47	-
	21-120-3/4X10-150-D1-U	4.72	3/4 x 10	-	5.91	-	0.47	0.14

Número de pieza D0 - Torneado fino, sin almohadilla de caucho	Número de pieza D1 - Torneado fino, con almohadilla de caucho incrustada, negro	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	h₁	h₂

21-80-5/8X11-75-D0-UK		3.15	5/8 x 11	-	2.95	-	0.33	-
	21-80-5/8X11-75-D1-UK	3.15	5/8 x 11	-	2.95	-	0.33	0.08
21-80-5/8X11-100-D0-UK		3.15	5/8 x 11	-	3.94	-	0.33	-
	21-80-5/8X11-100-D1-UK	3.15	5/8 x 11	-	3.94	-	0.33	0.08
21-80-5/8X11-125-D0-UK		3.15	5/8 x 11	-	4.92	-	0.33	-
	21-80-5/8X11-125-D1-UK	3.15	5/8 x 11	-	4.92	-	0.33	0.08
21-80-5/8X11-150-D0-UK		3.15	5/8 x 11	-	5.91	-	0.33	-
	21-80-5/8X11-150-D1-UK	3.15	5/8 x 11	-	5.91	-	0.33	0.08
21-80-3/4X10-100-D0-UK		3.15	3/4 x 10	-	3.94	-	0.33	-
	21-80-3/4X10-100-D1-UK	3.15	3/4 x 10	-	3.94	-	0.33	0.08
21-80-3/4X10-125-D0-UK		3.15	3/4 x 10	-	4.92	-	0.33	-
	21-80-3/4X10-125-D1-UK	3.15	3/4 x 10	-	4.92	-	0.33	0.08
21-80-3/4X10-150-D0-UK		3.15	3/4 x 10	-	5.91	-	0.33	-
	21-80-3/4X10-150-D1-UK	3.15	3/4 x 10	-	5.91	-	0.33	0.08
21-100-5/8X11-75-D0-UK		3.94	5/8 x 11	-	2.95	-	0.35	-
	21-100-5/8X11-75-D1-UK	3.94	5/8 x 11	-	2.95	-	0.35	0.12
21-100-5/8X11-100-D0-UK		3.94	5/8 x 11	-	3.94	-	0.35	-
	21-100-5/8X11-100-D1-UK	3.94	5/8 x 11	-	3.94	-	0.35	0.12
21-100-5/8X11-125-D0-UK		3.94	5/8 x 11	-	4.92	-	0.35	-
	21-100-5/8X11-125-D1-UK	3.94	5/8 x 11	-	4.92	-	0.35	0.12
21-100-5/8X11-150-D0-UK		3.94	5/8 x 11	-	5.91	-	0.35	-
	21-100-5/8X11-150-D1-UK	3.94	5/8 x 11	-	5.91	-	0.35	0.12
21-100-3/4X10-100-D0-UK		3.94	3/4 x 10	-	3.94	-	0.35	-
	21-100-3/4X10-100-D1-UK	3.94	3/4 x 10	-	3.94	-	0.35	0.12
21-100-3/4X10-125-D0-UK		3.94	3/4 x 10	-	4.92	-	0.35	-
	21-100-3/4X10-125-D1-UK	3.94	3/4 x 10	-	4.92	-	0.35	0.12
21-100-3/4X10-150-D0-UK		3.94	3/4 x 10	-	5.91	-	0.35	-
	21-100-3/4X10-150-D1-UK	3.94	3/4 x 10	-	5.91	-	0.35	0.12
21-120-3/4X10-100-D0-UK		4.72	3/4 x 10	-	3.94	-	0.47	-
	21-120-3/4X10-100-D1-UK	4.72	3/4 x 10	-	3.94	-	0.47	0.14
21-120-3/4X10-125-D0-UK		4.72	3/4 x 10	-	4.92	-	0.47	-
	21-120-3/4X10-125-D1-UK	4.72	3/4 x 10	-	4.92	-	0.47	0.14
21-120-3/4X10-150-D0-UK		4.72	3/4 x 10	-	5.91	-	0.47	-
	21-120-3/4X10-150-D1-UK	4.72	3/4 x 10	-	5.91	-	0.47	0.14

Solicite que le devuelvan la llamada

Su contacto

GN 21 Pies de nivelación Acero inoxidable, tipo zócalo o espárrago roscado, con base torneada, sin agujeros de montaje

Familia de productos de acero inoxidable

Descripción del producto

Especificación

Bajo pedido

Opciones del artículo / Tabla

Tipo (Base)

Versión (Espárrago / Zócalo)

Versión (Espárrago / Zócalo): X - Hexágono externo, tipo zócalo roscado

Versión (Espárrago / Zócalo): S - Sin tuerca, hexágono externo en la parte inferior

Versión (Espárrago / Zócalo): SK - Con tuerca, hexágono externo en la parte inferior

Versión (Espárrago / Zócalo): U - Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior

Versión (Espárrago / Zócalo): UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior

Versión (Espárrago / Zócalo): X - Hexágono externo, tipo zócalo roscado

Versión (Espárrago / Zócalo): S - Sin tuerca, hexágono externo en la parte inferior

Versión (Espárrago / Zócalo): SK - Con tuerca, hexágono externo en la parte inferior

Versión (Espárrago / Zócalo): U - Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior

Versión (Espárrago / Zócalo): UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior

Versión (Espárrago / Zócalo): X - Hexágono externo, tipo zócalo roscado

Versión (Espárrago / Zócalo): S - Sin tuerca, hexágono externo en la parte inferior

Versión (Espárrago / Zócalo): SK - Con tuerca, hexágono externo en la parte inferior

Versión (Espárrago / Zócalo): U - Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior

Versión (Espárrago / Zócalo): UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior

Medidas en pulgadas

Armar y cotizar.

Capacidad de carga de pies de nivelación

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

GN 23

GN 21

GN 31

GN 41

Su contacto

Servicio de Winco
