GN 41 Pies de nivelación Acero inoxidable, tipo zócalo roscado o espárrago roscado

Pies de nivelación GN 41: Acero inoxidable, tipo zócalo roscado o espárrago roscado

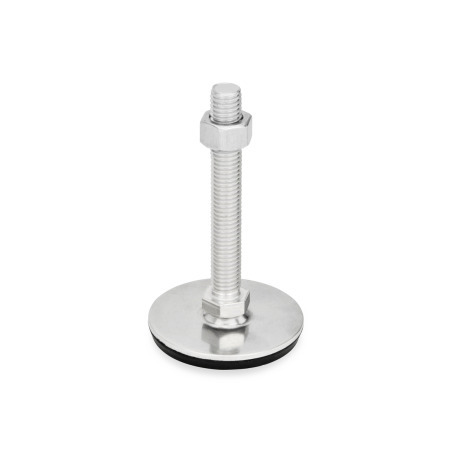

Tipo (Base): D3 - Con almohadilla de caucho, vulcanizado, negro
Versión (Espárrago / Zócalo): SK - Con tuerca, hexágono externo en la parte inferior

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Descripción del producto

Los pies de nivelación GN 41 son para uso en ambientes agresivos. La gama de combinaciones de las placas base y las versiones del espárrago / zócalo permiten que estos pies de nivelación se usen en cualquier situación.

La placa base con la almohadilla de caucho protege superficies sensibles y reduce el deslizamiento lateral. El tipo B0 también se puede sujetar a la superficie de montaje mediante dos agujeros de montaje.

Estos pies de nivelación se suministran armados totalmente y no se pueden desarmar.

Especificación

Base
Acero inoxidable AISI 304
Acabado liso y pulido

Espárrago roscado / zócalo roscado
Acero inoxidable AISI 303

Tuerca hexagonal
ANSI / ASME B18.2.2
Acero inoxidable AISI 304

Tapón de caucho
TPE (Santoprene^®) ≈ 80 Shore A
- Sujetado
- Negro

Almohadilla de caucho
NBR (Perbunan^®) 70 ±5 Shore A
- Vulcanizado, antideslizante
- Negro

RoHS

Bajo pedido

Versiones del espárrago T / TK, V / VK y W con ciertas cantidades mínimas

GN 41 Pies de nivelación de acero inoxidable, tipo zócalo roscado o espárrago roscado, roscas en pulgadas boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo (Base)

B0	Sin almohadilla / tapón de caucho, con 2 agujeros de montaje
D0	Sin almohadilla / tapón de caucho
D1	Con tapón de caucho, fijado con clip, negro
D3	Con almohadilla de caucho, vulcanizado, negro

Versión (Espárrago / Zócalo)

S	Sin tuerca, hexágono externo en la parte inferior
SK	Con tuerca, hexágono externo en la parte inferior
U	Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
UK	Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior
X	Hexágono externo, tipo zócalo roscado

Número de pieza X - Hexágono externo, tipo zócalo roscado	Número de pieza S - Sin tuerca, hexágono externo en la parte inferior	Número de pieza SK - Con tuerca, hexágono externo en la parte inferior	Número de pieza U - Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	Número de pieza UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	d₃	m	h₁

41-40-5/16X18-25-B0-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-B0-S	41-40-3/8X16-75-B0-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-B0-S	41-40-3/8X16-100-B0-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-B0-S	41-40-3/8X16-125-B0-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-B0-S	41-40-3/8X16-150-B0-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-B0-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-B0-S	41-40-1/2X13-75-B0-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-B0-S	41-40-1/2X13-100-B0-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-B0-S	41-40-1/2X13-125-B0-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-B0-S	41-40-1/2X13-150-B0-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-B0-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
41-50-5/16X18-25-B0-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-B0-S	41-50-3/8X16-75-B0-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-B0-S	41-50-3/8X16-100-B0-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-B0-S	41-50-3/8X16-125-B0-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-B0-S	41-50-3/8X16-150-B0-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-B0-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-B0-S	41-50-1/2X13-75-B0-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-B0-S	41-50-1/2X13-100-B0-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-B0-S	41-50-1/2X13-125-B0-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-B0-S	41-50-1/2X13-150-B0-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-B0-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-B0-U	41-50-5/8X11-75-B0-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-B0-U	41-50-5/8X11-100-B0-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-B0-U	41-50-5/8X11-125-B0-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-B0-U	41-50-5/8X11-150-B0-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-B0-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-B0-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-B0-S	41-60-3/8X16-75-B0-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-B0-S	41-60-3/8X16-100-B0-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-B0-S	41-60-3/8X16-125-B0-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-B0-S	41-60-3/8X16-150-B0-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-B0-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-B0-S	41-60-1/2X13-75-B0-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-B0-S	41-60-1/2X13-100-B0-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-B0-S	41-60-1/2X13-125-B0-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-B0-S	41-60-1/2X13-150-B0-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-B0-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-B0-U	41-60-5/8X11-75-B0-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-B0-U	41-60-5/8X11-100-B0-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-B0-U	41-60-5/8X11-125-B0-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-B0-U	41-60-5/8X11-150-B0-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-B0-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-B0-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-B0-S	41-80-3/8X16-75-B0-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-B0-S	41-80-3/8X16-100-B0-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-B0-S	41-80-3/8X16-125-B0-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-B0-S	41-80-3/8X16-150-B0-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-B0-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-B0-S	41-80-1/2X13-75-B0-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-B0-S	41-80-1/2X13-100-B0-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-B0-S	41-80-1/2X13-125-B0-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-B0-S	41-80-1/2X13-150-B0-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-B0-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-B0-U	41-80-5/8X11-75-B0-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-B0-U	41-80-5/8X11-100-B0-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-B0-U	41-80-5/8X11-125-B0-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-B0-U	41-80-5/8X11-150-B0-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-B0-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-B0-U	41-80-3/4X10-100-B0-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-B0-U	41-80-3/4X10-125-B0-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-B0-U	41-80-3/4X10-150-B0-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-B0-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Número de pieza X - Hexágono externo, tipo zócalo roscado	Número de pieza S - Sin tuerca, hexágono externo en la parte inferior	Número de pieza SK - Con tuerca, hexágono externo en la parte inferior	Número de pieza U - Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	Número de pieza UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	d₃	m	h₁

41-40-5/16X18-25-D0-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-D0-S	41-40-3/8X16-75-D0-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-D0-S	41-40-3/8X16-100-D0-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-D0-S	41-40-3/8X16-125-D0-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-D0-S	41-40-3/8X16-150-D0-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-D0-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-D0-S	41-40-1/2X13-75-D0-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-D0-S	41-40-1/2X13-100-D0-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-D0-S	41-40-1/2X13-125-D0-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-D0-S	41-40-1/2X13-150-D0-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-D0-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
			41-40-5/8X11-75-D0-U	41-40-5/8X11-75-D0-UK	1.57*	5/8 x 11	-	2.95	-	-	1.18	0.08
			41-40-5/8X11-100-D0-U	41-40-5/8X11-100-D0-UK	1.57*	5/8 x 11	-	3.94	-	-	1.18	0.08
			41-40-5/8X11-125-D0-U	41-40-5/8X11-125-D0-UK	1.57*	5/8 x 11	-	4.92	-	-	1.18	0.08
			41-40-5/8X11-150-D0-U	41-40-5/8X11-150-D0-UK	1.57*	5/8 x 11	-	5.91	-	-	1.18	0.08
41-40-5/8X11-37-D0-X					1.57*	5/8 x 11	-	-	1.46	-	1.18	0.08
41-50-5/16X18-25-D0-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-D0-S	41-50-3/8X16-75-D0-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-D0-S	41-50-3/8X16-100-D0-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-D0-S	41-50-3/8X16-125-D0-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-D0-S	41-50-3/8X16-150-D0-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-D0-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-D0-S	41-50-1/2X13-75-D0-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-D0-S	41-50-1/2X13-100-D0-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-D0-S	41-50-1/2X13-125-D0-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-D0-S	41-50-1/2X13-150-D0-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-D0-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-D0-U	41-50-5/8X11-75-D0-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-D0-U	41-50-5/8X11-100-D0-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-D0-U	41-50-5/8X11-125-D0-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-D0-U	41-50-5/8X11-150-D0-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-D0-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-D0-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-D0-S	41-60-3/8X16-75-D0-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-D0-S	41-60-3/8X16-100-D0-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-D0-S	41-60-3/8X16-125-D0-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-D0-S	41-60-3/8X16-150-D0-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-D0-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-D0-S	41-60-1/2X13-75-D0-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-D0-S	41-60-1/2X13-100-D0-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-D0-S	41-60-1/2X13-125-D0-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-D0-S	41-60-1/2X13-150-D0-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-D0-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-D0-U	41-60-5/8X11-75-D0-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-D0-U	41-60-5/8X11-100-D0-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-D0-U	41-60-5/8X11-125-D0-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-D0-U	41-60-5/8X11-150-D0-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-D0-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-D0-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-D0-S	41-80-3/8X16-75-D0-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-D0-S	41-80-3/8X16-100-D0-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-D0-S	41-80-3/8X16-125-D0-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-D0-S	41-80-3/8X16-150-D0-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-D0-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-D0-S	41-80-1/2X13-75-D0-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-D0-S	41-80-1/2X13-100-D0-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-D0-S	41-80-1/2X13-125-D0-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-D0-S	41-80-1/2X13-150-D0-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-D0-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-D0-U	41-80-5/8X11-75-D0-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-D0-U	41-80-5/8X11-100-D0-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-D0-U	41-80-5/8X11-125-D0-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-D0-U	41-80-5/8X11-150-D0-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-D0-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-D0-U	41-80-3/4X10-100-D0-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-D0-U	41-80-3/4X10-125-D0-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-D0-U	41-80-3/4X10-150-D0-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-D0-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Número de pieza X - Hexágono externo, tipo zócalo roscado	Número de pieza S - Sin tuerca, hexágono externo en la parte inferior	Número de pieza SK - Con tuerca, hexágono externo en la parte inferior	Número de pieza U - Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	Número de pieza UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	d₃	m	h₁

41-40-5/16X18-25-D1-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-D1-S	41-40-3/8X16-75-D1-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-D1-S	41-40-3/8X16-100-D1-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-D1-S	41-40-3/8X16-125-D1-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-D1-S	41-40-3/8X16-150-D1-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-D1-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-D1-S	41-40-1/2X13-75-D1-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-D1-S	41-40-1/2X13-100-D1-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-D1-S	41-40-1/2X13-125-D1-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-D1-S	41-40-1/2X13-150-D1-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-D1-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
			41-40-5/8X11-75-D1-U	41-40-5/8X11-75-D1-UK	1.57*	5/8 x 11	-	2.95	-	-	1.18	0.08
			41-40-5/8X11-100-D1-U	41-40-5/8X11-100-D1-UK	1.57*	5/8 x 11	-	3.94	-	-	1.18	0.08
			41-40-5/8X11-125-D1-U	41-40-5/8X11-125-D1-UK	1.57*	5/8 x 11	-	4.92	-	-	1.18	0.08
			41-40-5/8X11-150-D1-U	41-40-5/8X11-150-D1-UK	1.57*	5/8 x 11	-	5.91	-	-	1.18	0.08
41-40-5/8X11-37-D1-X					1.57*	5/8 x 11	-	-	1.46	-	1.18	0.08
41-50-5/16X18-25-D1-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-D1-S	41-50-3/8X16-75-D1-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-D1-S	41-50-3/8X16-100-D1-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-D1-S	41-50-3/8X16-125-D1-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-D1-S	41-50-3/8X16-150-D1-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-D1-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-D1-S	41-50-1/2X13-75-D1-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-D1-S	41-50-1/2X13-100-D1-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-D1-S	41-50-1/2X13-125-D1-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-D1-S	41-50-1/2X13-150-D1-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-D1-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-D1-U	41-50-5/8X11-75-D1-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-D1-U	41-50-5/8X11-100-D1-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-D1-U	41-50-5/8X11-125-D1-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-D1-U	41-50-5/8X11-150-D1-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-D1-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-D1-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-D1-S	41-60-3/8X16-75-D1-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-D1-S	41-60-3/8X16-100-D1-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-D1-S	41-60-3/8X16-125-D1-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-D1-S	41-60-3/8X16-150-D1-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-D1-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-D1-S	41-60-1/2X13-75-D1-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-D1-S	41-60-1/2X13-100-D1-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-D1-S	41-60-1/2X13-125-D1-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-D1-S	41-60-1/2X13-150-D1-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-D1-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-D1-U	41-60-5/8X11-75-D1-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-D1-U	41-60-5/8X11-100-D1-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-D1-U	41-60-5/8X11-125-D1-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-D1-U	41-60-5/8X11-150-D1-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-D1-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-D1-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-D1-S	41-80-3/8X16-75-D1-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-D1-S	41-80-3/8X16-100-D1-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-D1-S	41-80-3/8X16-125-D1-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-D1-S	41-80-3/8X16-150-D1-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-D1-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-D1-S	41-80-1/2X13-75-D1-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-D1-S	41-80-1/2X13-100-D1-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-D1-S	41-80-1/2X13-125-D1-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-D1-S	41-80-1/2X13-150-D1-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-D1-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-D1-U	41-80-5/8X11-75-D1-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-D1-U	41-80-5/8X11-100-D1-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-D1-U	41-80-5/8X11-125-D1-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-D1-U	41-80-5/8X11-150-D1-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-D1-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-D1-U	41-80-3/4X10-100-D1-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-D1-U	41-80-3/4X10-125-D1-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-D1-U	41-80-3/4X10-150-D1-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-D1-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Número de pieza X - Hexágono externo, tipo zócalo roscado	Número de pieza S - Sin tuerca, hexágono externo en la parte inferior	Número de pieza SK - Con tuerca, hexágono externo en la parte inferior	Número de pieza U - Sin tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	Número de pieza UK - Con tuerca, hexágono interno en la parte superior, cara para llave de apriete en la parte inferior	d₁	d₂	l₁ Versión S / SK	Versión U / UK	l₇ Versión X	d₃	m	h₁

41-40-5/16X18-25-D3-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-D3-S	41-40-3/8X16-75-D3-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-D3-S	41-40-3/8X16-100-D3-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-D3-S	41-40-3/8X16-125-D3-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-D3-S	41-40-3/8X16-150-D3-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-D3-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-D3-S	41-40-1/2X13-75-D3-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-D3-S	41-40-1/2X13-100-D3-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-D3-S	41-40-1/2X13-125-D3-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-D3-S	41-40-1/2X13-150-D3-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-D3-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
			41-40-5/8X11-75-D3-U	41-40-5/8X11-75-D3-UK	1.57*	5/8 x 11	-	2.95	-	-	1.18	0.08
			41-40-5/8X11-100-D3-U	41-40-5/8X11-100-D3-UK	1.57*	5/8 x 11	-	3.94	-	-	1.18	0.08
			41-40-5/8X11-125-D3-U	41-40-5/8X11-125-D3-UK	1.57*	5/8 x 11	-	4.92	-	-	1.18	0.08
			41-40-5/8X11-150-D3-U	41-40-5/8X11-150-D3-UK	1.57*	5/8 x 11	-	5.91	-	-	1.18	0.08
41-40-5/8X11-37-D3-X					1.57*	5/8 x 11	-	-	1.46	-	1.18	0.08
41-50-5/16X18-25-D3-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-D3-S	41-50-3/8X16-75-D3-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-D3-S	41-50-3/8X16-100-D3-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-D3-S	41-50-3/8X16-125-D3-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-D3-S	41-50-3/8X16-150-D3-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-D3-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-D3-S	41-50-1/2X13-75-D3-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-D3-S	41-50-1/2X13-100-D3-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-D3-S	41-50-1/2X13-125-D3-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-D3-S	41-50-1/2X13-150-D3-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-D3-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-D3-U	41-50-5/8X11-75-D3-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-D3-U	41-50-5/8X11-100-D3-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-D3-U	41-50-5/8X11-125-D3-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-D3-U	41-50-5/8X11-150-D3-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-D3-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-D3-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-D3-S	41-60-3/8X16-75-D3-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-D3-S	41-60-3/8X16-100-D3-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-D3-S	41-60-3/8X16-125-D3-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-D3-S	41-60-3/8X16-150-D3-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-D3-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-D3-S	41-60-1/2X13-75-D3-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-D3-S	41-60-1/2X13-100-D3-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-D3-S	41-60-1/2X13-125-D3-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-D3-S	41-60-1/2X13-150-D3-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-D3-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-D3-U	41-60-5/8X11-75-D3-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-D3-U	41-60-5/8X11-100-D3-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-D3-U	41-60-5/8X11-125-D3-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-D3-U	41-60-5/8X11-150-D3-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-D3-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-D3-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-D3-S	41-80-3/8X16-75-D3-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-D3-S	41-80-3/8X16-100-D3-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-D3-S	41-80-3/8X16-125-D3-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-D3-S	41-80-3/8X16-150-D3-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-D3-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-D3-S	41-80-1/2X13-75-D3-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-D3-S	41-80-1/2X13-100-D3-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-D3-S	41-80-1/2X13-125-D3-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-D3-S	41-80-1/2X13-150-D3-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-D3-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-D3-U	41-80-5/8X11-75-D3-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-D3-U	41-80-5/8X11-100-D3-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-D3-U	41-80-5/8X11-125-D3-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-D3-U	41-80-5/8X11-150-D3-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-D3-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-D3-U	41-80-3/4X10-100-D3-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-D3-U	41-80-3/4X10-125-D3-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-D3-U	41-80-3/4X10-150-D3-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-D3-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	l₁ Versión S / SK				Versión U / UK				l₇ Versión X	d₃	m	h₁

1.57	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.21	1.18	0.08
1.57	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.21	1.18	0.08
1.57	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.22	0.21	1.18	0.08
1.57*	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.21	1.18	0.08
1.97	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.26	1.50	0.10
1.97	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.26	1.50	0.10
1.97	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.26	1.50	0.10
1.97	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.26	1.50	0.10
2.36	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.26	1.89	0.10
2.36	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.26	1.89	0.10
2.36	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.26	1.89	0.10
2.36	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.26	1.89	0.10
3.15	5/16 x 18	-	-	-	-	-	-	-	-	1.02	0.33	2.52	0.12
3.15	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.14	0.33	2.52	0.12
3.15	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.33	2.52	0.12
3.15	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.50	0.33	2.52	0.12
3.15	3/4 x 10	-	-	-	-	3.94	4.92	5.91	-	1.77	0.33	2.52	0.12

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	h₃	h₄	h₆	s	A/F₁ (pulgadas)	A/F₂ (pulgadas)	A/F₃ (pulgadas)	A/F₇ (pulgadas)	t

1.57	5/16 x 18	-	-	0.14	0.06	-	-	-	1/2	0.31
1.57	3/8 x 16	0.43	-	0.14	0.06	11/16	-	-	1/2	0.39
1.57	1/2 x 13	0.43	-	0.14	0.06	11/16	-	-	5/8	0.47
1.57	5/8 x 11	-	0.67	0.14	0.06	-	1/2	5/16	7/8	0.63
1.97	5/16 x 18	-	-	0.16	0.08	-	-	-	1/2	0.31
1.97	3/8 x 16	0.43	-	0.16	0.08	11/16	-	-	1/2	0.39
1.97	1/2 x 13	0.43	-	0.16	0.08	11/16	-	-	5/8	0.47
1.97	5/8 x 11	-	0.67	0.16	0.08	-	1/2	5/16	7/8	0.63
2.36	5/16 x 18	-	-	0.18	0.08	-	-	-	1/2	0.31
2.36	3/8 x 16	0.43	-	0.18	0.08	11/16	-	-	1/2	0.39
2.36	1/2 x 13	0.43	-	0.18	0.08	11/16	-	-	5/8	0.47
2.36	5/8 x 11	-	0.67	0.18	0.08	-	1/2	5/16	7/8	0.63
3.15	5/16 x 18	-	-	0.20	0.08	-	-	-	1/2	0.31
3.15	3/8 x 16	0.47	-	0.20	0.08	11/16	-	-	1/2	0.39
3.15	1/2 x 13	0.47	-	0.20	0.08	11/16	-	-	5/8	0.47
3.15	5/8 x 11	-	0.71	0.20	0.08	-	1/2	5/16	7/8	0.63
3.15	3/4 x 10	-	0.75	0.20	0.08	-	9/16	7/16	1	0.79

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	Carga estática Versión S / SK	Carga estática Versión U / UK	Carga estática Versión X

1.57	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.57	3/8 x 16	2698 lbf (12 kN)	-	2698 lbf (12 kN)
1.57	1/2 x 13	2698 lbf (12 kN)	-	2698 lbf (12 kN)
1.57	5/8 x 11	-	2698 lbf (12 kN)	2698 lbf (12 kN)
1.97	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	3/8 x 16	3147 lbf (14 kN)	-	3147 lbf (14 kN)
1.97	1/2 x 13	3147 lbf (14 kN)	-	3147 lbf (14 kN)
1.97	5/8 x 11	-	3147 lbf (14 kN)	3147 lbf (14 kN)
2.36	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
2.36	3/8 x 16	3147 lbf (14 kN)	-	3147 lbf (14 kN)
2.36	1/2 x 13	3597 lbf (16 kN)	-	3597 lbf (16 kN)
2.36	5/8 x 11	-	3597 lbf (16 kN)	3597 lbf (16 kN)
3.15	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
3.15	3/8 x 16	3147 lbf (14 kN)	-	3147 lbf (14 kN)
3.15	1/2 x 13	4496 lbf (20 kN)	-	4496 lbf (20 kN)
3.15	5/8 x 11	-	4496 lbf (20 kN)	4496 lbf (20 kN)
3.15	3/4 x 10	-	4496 lbf (20 kN)	4496 lbf (20 kN)

* No está disponible en el tipo B0

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$227.40

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$227.40
50	99	Mex$208.45
100	249	Mex$189.50
≥ 250		Mex$170.55

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.351 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

Solicite que le devuelvan la llamada

Su contacto

GN 41 Pies de nivelación Acero inoxidable, tipo zócalo roscado o espárrago roscado

Familia de productos de acero inoxidable

Descripción del producto

Especificación

Bajo pedido

Opciones del artículo / Tabla

Tipo (Base)

Versión (Espárrago / Zócalo)

Tipo (Base): B0 - Sin almohadilla / tapón de caucho, con 2 agujeros de montaje

Tipo (Base): D0 - Sin almohadilla / tapón de caucho

Tipo (Base): D1 - Con tapón de caucho, fijado con clip, negro

Tipo (Base): D3 - Con almohadilla de caucho, vulcanizado, negro

Tipo (Base): B0 - Sin almohadilla / tapón de caucho, con 2 agujeros de montaje

Tipo (Base): D0 - Sin almohadilla / tapón de caucho

Tipo (Base): D1 - Con tapón de caucho, fijado con clip, negro

Tipo (Base): D3 - Con almohadilla de caucho, vulcanizado, negro

Tipo (Base): B0 - Sin almohadilla / tapón de caucho, con 2 agujeros de montaje

Tipo (Base): D0 - Sin almohadilla / tapón de caucho

Tipo (Base): D1 - Con tapón de caucho, fijado con clip, negro

Tipo (Base): D3 - Con almohadilla de caucho, vulcanizado, negro

Medidas en pulgadas

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

GN 343.8

GN 40

GN 343.6

GN 43

GN 21

GN 41

GN 31

Su contacto

Servicio de Winco
