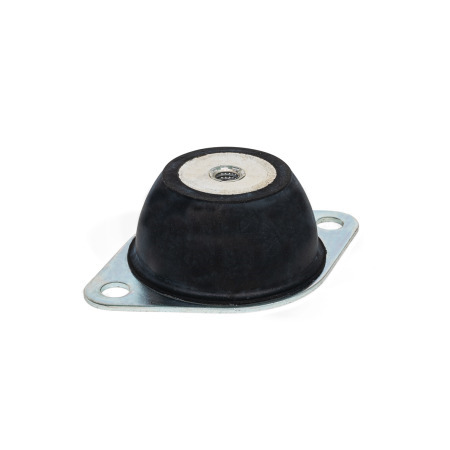

Elementos antivibración GN 148.3

Tipo: A - Con brida de dos orificios
Material: S - Acero

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Vista general de los tipos de elementos amortiguadores de vibraciones / amortiguadores / amortiguadores de caucho Guía de selección de elementos antivibración Características del plástico Características del acero inoxidable

Descripción del producto

Los elementos antivibración GN 148.3 absorben las vibraciones de baja frecuencia para proteger el entorno de una máquina frente a las vibraciones y el ruido. Debido a su gran recorrido de muelle s, también disipan energías de impacto perjudiciales con gran eficiencia.

Especificación

Elemento antivibración
Caucho natural (NR)

Vulcanizado
Negro
Temperatura de trabajo
-40 °F a +176 °F (-40 °C a +80 °C)
Dureza Shore A ±5
- Blando40
- Medio60

Placa de contacto / inserto roscado

AceroS
Zincado, acabado pasivado azul
Acero inoxidableN
Solo en dureza 60

RoHS

GN 148.3 Elementos antivibración de caucho, brida de acero / acero inoxidable boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	Con brida de dos orificios
B	Con brida de cuatro agujeros

Número de pieza A - Con brida de dos orificios	Número de pieza B - Con brida de cuatro agujeros	d₁ Tipo A	Tipo B	d₂	b Tipo A	d₃	d₄ Tipo A	d₅ Tipo B	h₁	h₂	l₁ Tipo A	l₂ Tipo B	m₁ Tipo A	m₂ Tipo B	t ≈

148.3-18-M6-A-40-S		0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
148.3-18-M6-A-60-S		0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
148.3-33-M8-A-40-S		1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
148.3-33-M8-A-60-S		1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
148.3-46-M10-A-40-S		1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
148.3-46-M10-A-60-S		1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
148.3-52-M10-A-40-S		2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
148.3-52-M10-A-60-S		2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
148.3-58-M10-A-40-S		2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
148.3-58-M10-A-60-S		2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
	148.3-80-M12-B-40-S	-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
	148.3-80-M12-B-60-S	-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
	148.3-100-M16-B-40-S	-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
	148.3-100-M16-B-60-S	-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
	148.3-190-M24-B-40-S	-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57
	148.3-190-M24-B-60-S	-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57

Número de pieza A - Con brida de dos orificios	Número de pieza B - Con brida de cuatro agujeros	d₁ Tipo A	Tipo B	d₂	b Tipo A	d₃	d₄ Tipo A	d₅ Tipo B	h₁	h₂	l₁ Tipo A	l₂ Tipo B	m₁ Tipo A	m₂ Tipo B	t ≈

148.3-18-M6-A-60-N		0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
148.3-33-M8-A-60-N		1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
148.3-46-M10-A-60-N		1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
148.3-52-M10-A-60-N		2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
148.3-58-M10-A-60-N		2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
	148.3-80-M12-B-60-N	-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
	148.3-100-M16-B-60-N	-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
	148.3-190-M24-B-60-N	-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ Tipo A	Tipo B	d₂	b Tipo A	d₃	d₄ Tipo A	d₅ Tipo B	h₁	h₂	l₁ Tipo A	l₂ Tipo B	m₁ Tipo A	m₂ Tipo B	t ≈

0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57

Armar y cotizar.

Capacidad de carga

Términos

F = carga estática (presión)
s = compresión (recorrido del muelle) bajo carga F
El rango de muelle R es la carga que provoca una compresión de 1 mm en el elemento amortiguador.

Fórmula para calcular el rango de muelle: R = F/s

Los valores indicados en la tabla se pueden utilizar para determinar el grado de aislamiento como función de la frecuencia de interferencia, de acuerdo con el enfoque mostrado en la página XYZ.

La información sobre la capacidad de carga constituye valores orientativos no vinculantes y excluye toda responsabilidad. En general no constituyen una garantía de calidad. Cada usuario debe determinar si un producto es adecuado para una aplicación en particular en cada caso individual.

Mostrar / ocultar columnas

d₁	Dureza en Shore	Máx. carga estática F	Rango de muelle R en N/mm	Máx. compresión s en mm

18	40	14.16 lbf (63 N)	12.6	5
18	60	20.91 lbf (93 N)	18.6	5
33	40	77.78 lbf (346 N)	55.35	6.3
33	60	127 lbf (564 N)	90.25	6.3
46	40	146 lbf (650 N)	74.3	8.8
46	60	272 lbf (1210 N)	138.3	8.8
52	40	189 lbf (842 N)	84.2	10
52	60	437 lbf (1945 N)	194.5	10
58	40	390 lbf (1734 N)	110.1	15.8
58	60	1095 lbf (4870 N)	309.2	15.8
80	40	663 lbf (2950 N)	190.3	15.5
80	60	1938 lbf (8620 N)	556.1	15.5
100	40	1349 lbf (6000 N)	300	20
100	60	2196 lbf (9770 N)	488.5	20
190	40	2633 lbf (11710 N)	292.75	40
190	60	3957 lbf (17600 N)	440	40

Ejemplo de aplicación

Guía de selección de elementos antivibración


Para seleccionar correctamente una pieza estándar utilizada para amortiguar vibraciones, primero es necesario comprender los términos indicados a continuación: La frecuencia perturbadora es aquella que emite la máquina, por ejemplo, el número de carreras por minuto, medido en hercios, o la de rotación del eje principal, medida en revoluciones por minuto. La carga estática en Newtons es la carga que actúa sobre un único elemento antivibración. El peso total de una máquina se divide entre el número de elementos amortiguadores. En una disposición óptima, cada elemento soporta la misma carga. El grado de aislamiento, indicado en porcentaje, es la medida de la absorción de la frecuencia perturbadora, es decir, la amortiguación. La compresión o el recorrido del muelle es el máximo cambio de altura del elemento amortiguador en mm. El rango de muelle calculado en Newtons/milímetro es la carga que provoca un cambio de altura de 1 mm.

Ejemplo con las siguientes suposiciones: Frecuencia perturbadora = 50 Hz; carga = 120 N; grado de aislamiento deseado = 90 % La selección de un elemento antivibración adecuado comienza con la determinación de la compresión necesaria. Esta se puede tomar a partir del eje Y del diagrama en la intersección de una línea vertical a los 50 Hz (eje X) con la curva característica del grado de aislamiento deseado del 90 %. El valor del ejemplo arroja una compresión de 1 mm. A partir de la compresión determinada de esta manera y de la carga estática dada, es posible calcular el rango de muelle requerido con la siguiente fórmula: carga estática F [N] por elemento amortiguador / recorrido del muelle s [mm] = rango de muelle [N/mm] => 120 N / 1 mm = 120 N/mm A partir del rango de muelle calculado y de la forma deseada, se puede seleccionar el elemento amortiguador apropiado. Los respectivos rangos de muelle se indican en la tabla en las correspondientes hojas de datos normalizados. Al hacer la selección, es importante asegurarse de que el rango de muelle satisfaga al menos el valor calculado. El ejemplo lleva a un elemento antivibración con número de artículo GN 148.3-46-M10-A-60-S y un rango de muelle de 138,3 N/mm.
