Pies de nivelación GN 20

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

adecuado para uso en áreas higiénicamente sensibles
rápido y fácil de limpiar
sin espacios inaccesibles gracias a las juntas funcionales
certificado de acuerdo con las directrices EHEDG

Mostrar todos los productos de diseño higiénico

Conformidad con la FDA

Operating Instruction GN 20, Type AV / BV Familia de productos de diseño higiénico Características del plástico Características del acero inoxidable Información sobre el diseño higiénico

Descripción del producto

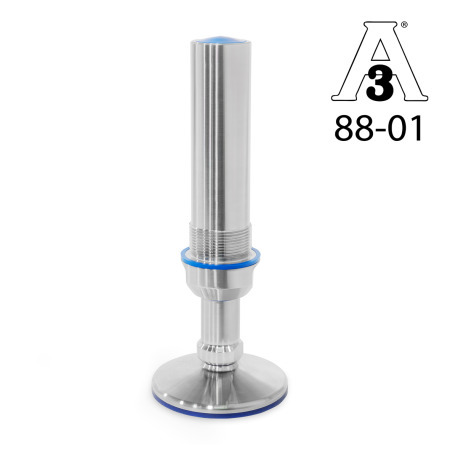

Los pies de nivelación GN 20 con rango de ajuste ampliado son adecuados para el uso en zonas higiénicas.

El elemento de sellado inferior evita que entre suciedad bajo la peana. Para ello, el peso de la máquina debe presionar la pata hacia abajo. El anillo de sellado que va encima del manguito de ajuste permite la fijación sin dejar un espacio vacío. Gracias a la junta móvil o la junta esférica, los componentes móviles están hermetizados.

El acabado de gran calidad evita que la suciedad se quede pegada y facilita la limpieza.

Los valores de capacidad de carga estática que figuran en la tabla se refieren a una carga puramente vertical en relación a la pata de nivelación. En condiciones de funcionamiento normal, no es raro que haya cargas de flexión o cargas oblicuas, que se traducen en una reducción de la capacidad de carga, lo que debe tomarse en cuenta.

Especificación

Eje / Manguito de ajuste / Placa de base
Acero inoxidable AISI 304
Torneado

Elementos de sellado

Material conforme a la FDA
Azul
Anillo de sellado
NBR, dureza 70±5 Shore A
Rascador
TPU, dureza 95±5 Shore A
Junta tórica de sellado
HNBR, dureza 85±5 Shore A
Elemento de sellado inferior
Silicona, dureza 85±5 Shore A

Tapa de protección
TPU, dureza 95 ±5 Shore A

Material conforme a la FDA
Azul

RoHS

Accesorio

GN 7600 Juntas de sellado
GN 7607 Limpiadores
GN 3113 Llave combinadas

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza	d₁	d₂	l₁	d₃	d₄	l₂	l₃ Rango ajustable	l₄	A/F1	A/F2	Carga estática (Consulte la información)

20-60-D20-133-AV	2.36	D 20	5.24	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
20-60-D20-173-AV	2.36	D 20	6.81	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
20-60-D20-213-AV	2.36	D 20	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
20-80-D20-133-AV	3.15	D 20	5.24	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-80-D20-173-AV	3.15	D 20	6.81	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-80-D20-213-AV	3.15	D 20	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-80-D28-170-AV	3.15	D 28	6.69	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-80-D28-220-AV	3.15	D 28	8.66	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-80-D28-270-AV	3.15	D 28	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-100-D20-133-AV	3.94	D 20	5.24	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-100-D20-173-AV	3.94	D 20	6.81	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-100-D20-213-AV	3.94	D 20	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-100-D28-170-AV	3.94	D 28	6.69	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-100-D28-220-AV	3.94	D 28	8.66	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-100-D28-270-AV	3.94	D 28	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-120-D28-170-AV	4.72	D 28	6.69	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-120-D28-220-AV	4.72	D 28	8.66	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-120-D28-270-AV	4.72	D 28	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)

d₁	d₂	l₁	d₃	d₄	l₂	l₃ Rango ajustable	l₄	A/F1	A/F2	Carga estática (Consulte la información)

2.36	D 20	5.24	6.81	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
3.15	D 20	5.24	6.81	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
3.15	D 28	6.69	8.66	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
3.94	D 20	5.24	6.81	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
3.94	D 28	6.69	8.66	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
4.72	D 28	6.69	8.66	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
