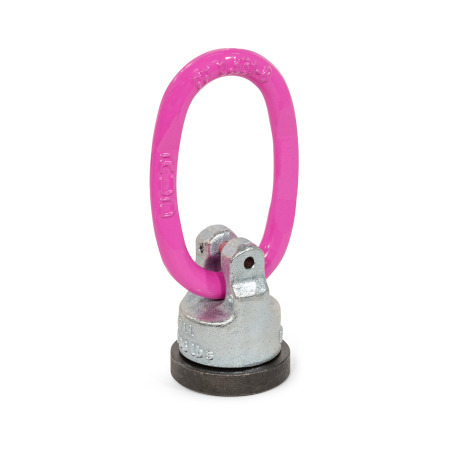

Anillos de carga GN 5861

Descripción del producto

Los anillos de carga soldables GN 5861 giran mediante un cojinete de bolas y es anneaux de levage ación y amarre independientes. Se sueldan a equipos sometidos a carga, o directamente sobre la propia carga, y absorben fuerzas en cualquier dirección. El anillo grande facilita la fijación

La capacidad de carga nominal se indica en el anillo. Los cáncamos GN 5861 cumplen la Directiva de máquinas 2006/42/CE y las normas GS-HM-36 de DGUV.

Especificación

Anillo
Material alemán núm. 1.6541

Forjado
Templado de alta resistencia
100 % probado contra fractura electromagnéticamente
conforme a EN 1677-1
Revestimiento de plástico, rosa

Carcasa del cojinete
Acero 1.6541

Forjado
Templado de alta resistencia
100 % probado contra fractura electromagnéticamente
conforme a EN 1677-1
Zincado galvánico

Brida para soldar
Acero 1.6541

Templado de alta resistencia
100 % probado contra fractura electromagnéticamente
conforme a EN 1677-1

RoHS

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza	d	h₁	h₂	h₃ ≈	h₄ ≈	k₁	k₂	k₃	k₄ ≈	Capacidad de carga nominal en t (WLL)

5861-40-R	1.57	4.49	4.13	2.20	1.93	0.35	2.09	1.38	3.11	0.63
5861-46-R	1.81	4.96	4.53	2.09	2.44	0.43	2.24	1.38	3.19	1.5
5861-61-R	2.40	5.83	5.31	2.26	3.09	0.51	2.60	1.73	3.66	2.5
5861-78-R	3.07	7.40	6.77	2.91	3.86	0.63	3.03	1.97	4.63	4
5861-95-R	3.74	9.53	8.78	4.07	4.70	0.75	3.86	2.36	6.22	5
5861-100-R	3.94	10.47	9.53	4.21	5.31	0.94	4.45	2.56	6.67	8

d	h₁	h₂	h₃ ≈	h₄ ≈	k₁	k₂	k₃	k₄ ≈	Capacidad de carga nominal en t (WLL)

1.57	4.49	4.13	2.20	1.93	0.35	2.09	1.38	3.11	0.63
1.81	4.96	4.53	2.09	2.44	0.43	2.24	1.38	3.19	1.5
2.40	5.83	5.31	2.26	3.09	0.51	2.60	1.73	3.66	2.5
3.07	7.40	6.77	2.91	3.86	0.63	3.03	1.97	4.63	4
3.74	9.53	8.78	4.07	4.70	0.75	3.86	2.36	6.22	5
3.94	10.47	9.53	4.21	5.31	0.94	4.45	2.56	6.67	8
