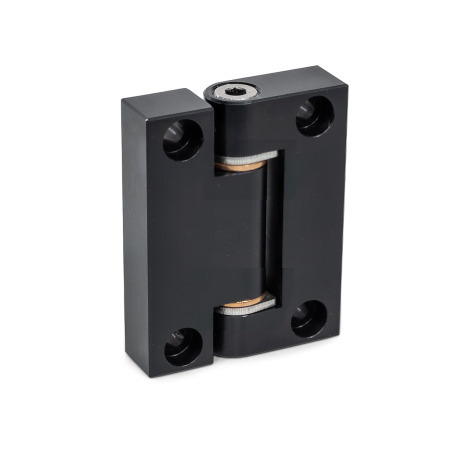

Bisagras de precisión GN 7580

Acabado: ALS - Acabado anodizado, negro
Tipo de hoja interior: A - Fijación tangencial con rebaje cilíndrico
Tipo de hoja exterior: A - Fijación tangencial con rebaje cilíndrico

Hoja de la norma GN 7580 Imprimir esta página Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Las bisagras de precisión GN 7580 proporcionan un movimiento pivotante a elementos como brazos oscilantes, espaciadores y placas de fijación. Las bisagras de precisión resistentes al desgaste tienen un juego radial bajo y un juego axial ajustable.

Es posible cubrir varias situaciones de instalación combinando las diferentes hojas interiores y exteriores. El posicionamiento preciso se puede lograr con pasadores de fijación en los orificios de colocación de las superficies de atornillado.

Los casquillos de cojinete y los casquillos roscados de los tipos B y D se suministran premontados en las hojas de las bisagras. El eje de bisagra, las arandelas de presión y los tornillos de ajuste vienen en paquetes separados.

Especificación

Hojas de bisagra
Aluminio
Acabado anodizado, negroALS ALS

Casquillos de cojinete
Bronce

Pasador
Acero inoxidable AISI 420

Arandelas de presión
Acero inoxidable AISI 302

Tornillos de ajuste
Acero inoxidable AISI 303

Con bloqueo de rosca
Completamente revestido de nilón

Casquillos roscados
Acero inoxidable AISI 303

RoHS

GN 7580 Bridas de precisión de aluminio, casquillos de cojinete bronce, usadas como articulación boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo de hoja interior

A	Fijación tangencial con rebaje cilíndrico
B	Fijación tangencial con casquillo roscado
C	Fijación radial con rebaje cilíndrico
D	Fijación radial con casquillo roscado

Tipo de hoja exterior

Número de pieza A - Fijación tangencial con rebaje cilíndrico	Número de pieza B - Fijación tangencial con casquillo roscado	Número de pieza C - Fijación radial con rebaje cilíndrico	Número de pieza D - Fijación radial con casquillo roscado	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-A-A				1.57	1.97	0.47	0.20	-	0.157 H7	0.28	-	0.53	0.79	1.50	-	0.79	-	0.20	0.35
	7580-ALS-40-50-A-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	-	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-A-C		1.57	1.97	0.47	0.20	-	0.157 H7	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
			7580-ALS-40-50-A-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-A-A				2.17	2.76	0.63	0.24	-	0.197 H7	0.39	-	0.71	1.08	2.20	-	1.02	-	0.24	0.43
	7580-ALS-55-70-A-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	-	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-A-C		2.17	2.76	0.63	0.24	-	0.197 H7	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
			7580-ALS-55-70-A-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-A-A				2.95	3.94	0.87	0.32	-	0.236 H7	0.55	-	0.98	1.48	3.15	-	1.77	-	0.31	0.51
	7580-ALS-75-100-A-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	-	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-A-C		2.95	3.94	0.87	0.32	-	0.236 H7	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51
			7580-ALS-75-100-A-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Número de pieza A - Fijación tangencial con rebaje cilíndrico	Número de pieza B - Fijación tangencial con casquillo roscado	Número de pieza C - Fijación radial con rebaje cilíndrico	Número de pieza D - Fijación radial con casquillo roscado	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-B-A	7580-ALS-40-50-B-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	-	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-B-C	7580-ALS-40-50-B-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-B-A	7580-ALS-55-70-B-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	-	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-B-C	7580-ALS-55-70-B-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-B-A	7580-ALS-75-100-B-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	-	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-B-C	7580-ALS-75-100-B-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Número de pieza A - Fijación tangencial con rebaje cilíndrico	Número de pieza B - Fijación tangencial con casquillo roscado	Número de pieza C - Fijación radial con rebaje cilíndrico	Número de pieza D - Fijación radial con casquillo roscado	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-C-A				1.57	1.97	0.47	0.20	-	0.157 H7	0.28	0.32	0.53	0.79	1.50	-	0.79	-	0.20	0.35
	7580-ALS-40-50-C-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-C-C		1.57	1.97	0.47	0.20	-	0.157 H7	-	0.32	-	0.79	1.50	0.79	0.79	1.57	0.20	0.35
			7580-ALS-40-50-C-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	-	0.32	-	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-C-A				2.17	2.76	0.63	0.24	-	0.197 H7	0.39	0.48	0.71	1.08	2.20	-	1.02	-	0.24	0.43
	7580-ALS-55-70-C-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-C-C		2.17	2.76	0.63	0.24	-	0.197 H7	-	0.48	-	1.08	2.20	1.02	1.02	2.20	0.24	0.43
			7580-ALS-55-70-C-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	-	0.48	-	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-C-A				2.95	3.94	0.87	0.32	-	0.236 H7	0.55	0.66	0.98	1.48	3.15	-	1.77	-	0.31	0.51
	7580-ALS-75-100-C-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-C-C		2.95	3.94	0.87	0.32	-	0.236 H7	-	0.66	-	1.48	3.15	1.77	1.77	3.15	0.31	0.51
			7580-ALS-75-100-C-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	-	0.66	-	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Número de pieza A - Fijación tangencial con rebaje cilíndrico	Número de pieza B - Fijación tangencial con casquillo roscado	Número de pieza C - Fijación radial con rebaje cilíndrico	Número de pieza D - Fijación radial con casquillo roscado	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-D-A	7580-ALS-40-50-D-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-D-C	7580-ALS-40-50-D-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	-	0.32	-	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-D-A	7580-ALS-55-70-D-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-D-C	7580-ALS-55-70-D-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	-	0.48	-	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-D-A	7580-ALS-75-100-D-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-D-C	7580-ALS-75-100-D-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	-	0.66	-	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

1.57	1.97	0.47	0.20	M 5	0.157	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
2.17	2.76	0.63	0.24	M 6	0.197	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
2.95	3.94	0.87	0.32	M 8	0.236	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Armar y cotizar.

Instrucciones de montaje

Capacidad de carga

Las bisagras de precisión GN 7580 han sido sometidas a amplios ensayos de carga. Para estos ensayos, las hojas de la bisagra se posicionaron utilizando pasadores de fijación y se atornillaron con tornillos Allen con el correspondiente par nominal.

Los valores para F_A, F_R0 y F_R90 se determinaron en ensayos de compresión con fuerza aumentando gradualmente y una carga y descarga lentas. La capacidad de carga permisible se seleccionó como el valor tras el cual permanecía una deformación plástica muy reducida, irrelevante para el funcionamiento. Las cargas de fallo de las bisagras son muchas veces superiores a los valores especificados.

Mostrar / ocultar columnas

Código n.º	Capacidad de carga radial F_R	F_R90	Capacidad de carga axial F_A

GN 7580-ALS-40-55-*	337 lbf (1500 N)	337 lbf (1500 N)	281 lbf (1250 N)
GN 7580-ALS-55-70-*	787 lbf (3500 N)	787 lbf (3500 N)	450 lbf (2000 N)
GN 7580-ALS-75-100-*	1686 lbf (7500 N)	1686 lbf (7500 N)	1124 lbf (5000 N)

Aplicando los valores de par especificados en la tabla resulta un desplazamiento de compresión remanente reproducible, medido a la distancia especificada desde el punto de pivotaje.

Mostrar / ocultar columnas

Código n.º	Par de apriete permisible M₀	Desplazamiento de compresión remanente s

GN 7580-ALS-40-55-*	20	0.3
GN 7580-ALS-55-70-*	40	0.3
GN 7580-ALS-75-100-*	100	0.3

La información sobre capacidad de carga se da con valores orientativos no vinculantes, y se rehúsa cualquier responsabilidad. En general, no constituyen una garantía de calidad. El usuario debe determinar en cada caso si un producto es adecuado o no para el uso previsto. Los factores medioambientales y el paso del tiempo pueden afectar a estos valores.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$2,888.40

Disponibles 2 semanas

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$2,888.40
10	24	Mex$2,647.70
25	49	Mex$2,407.00
≥ 50		Mex$2,166.30

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.145 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
