EN 237.1 Bisagras Tecnopolímero plástico, con hoja de bisagra extendida

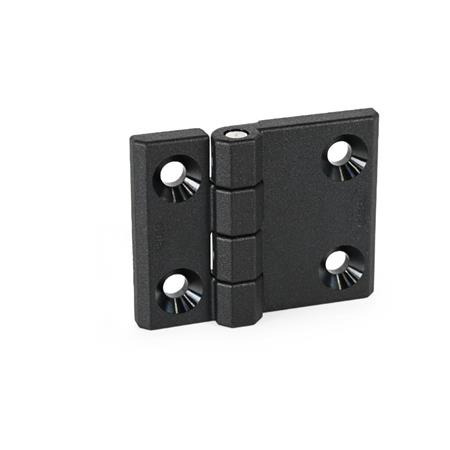

Bisagras EN 237.1: Tecnopolímero plástico, con hoja de bisagra extendida

Original design
code: CFM-L

Hojas de bisagra: l3 ≠ l4

Guía rápida de los tipos - Bisagras Información de la capacidad de carga Características del plástico Características del acero inoxidable

Descripción del producto

Las bisagras EN 237.1 con hoja de bisagra extendida tienen un diseño compacto y robusto. Se utilizan cuando se requiere una mayor distancia entre los agujeros de fijación.

Especificación

Cuerpo
Plástico
Tecnopolímero (Plástico, Poliamida (PA-HP))
- Reforzado con fibra de vidrio
- Resistente a temperaturas de hasta 285 °F (140 °C)
- Negro, mate

Pasador
Acero inoxidable AISI 303

RoHS

Accesorio

Placas separadoras GN 2370
Placas separadoras GN 2372
Topes de límite GN 2374

EN 237.1 Bisagras, tecnopolímero plástico, con hoja de bisagra extendida boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

A	2x2 orificios para tornillos avellanados

Número de pieza	l₁ Alargada por un lado	Alargada por ambos lados	l₂	d₁ Rosca	d₂	h₁	h₂	h₃	h₄ ≈	l₃	l₄	m₁ ±0.01	m₂ ±0.01	m₃

237.1-63-50-A	2.48	1.97	0.26	0.24	0.45	0.24	0.26	0.51	0.71	1.22	1.693 ±0.01	1.181 ±0.01	0.59	1.10
237.1-76-50-A	2.99	1.97	0.26	0.24	0.45	0.24	0.26	0.51	1.22	1.22	2.205 ±0.01	1.181 ±0.01	1.10	1.10
237.1-90-60-A	3.54	2.36	0.26	0.31	0.59	0.31	0.33	0.67	0.83	2.01	2.480 ±0.01	1.417 ±0.01	0.71	1.77
237.1-120-60-A	4.72	2.36	0.26	0.31	0.59	0.31	0.33	0.67	2.01	2.01	3.543 ±0.01	1.417 ±0.01	1.77	1.77

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁ Alargada por un lado	Alargada por ambos lados	l₂	d₁ Rosca	d₂	h₁	h₂	h₃	h₄ ≈	l₃	l₄	m₁ ±0.01	m₂ ±0.01	m₃	m₄

2.48	-	1.97	0.26	0.24	0.45	0.24	0.26	0.51	0.71	1.22	1.693	1.181	0.59	1.10
-	2.99	1.97	0.26	0.24	0.45	0.24	0.26	0.51	1.22	1.22	2.205	1.181	1.10	1.10
3.54	-	2.36	0.26	0.31	0.59	0.31	0.33	0.67	0.83	2.01	2.480	1.417	0.71	1.77
-	4.72	2.36	0.26	0.31	0.59	0.31	0.33	0.67	2.01	2.01	3.543	1.417	1.77	1.77

Armar y cotizar.

Longitud l₁

2.48

2.99

3.54

4.72

Anchura l₂

1.97

2.36

Tipo

A - 2x2 orificios para tornillos avellanados

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$182.60

In Stock: 19

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$182.60
10	249	Mex$175.96
250	499	Mex$166.00
≥ 500		Mex$149.40

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.081 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
