Llave combinadas GN 3113

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

adecuado para uso en áreas higiénicamente sensibles
rápido y fácil de limpiar
sin espacios inaccesibles gracias a las juntas funcionales
certificado de acuerdo con las directrices EHEDG

Mostrar todos los productos de diseño higiénico

Descripción del producto

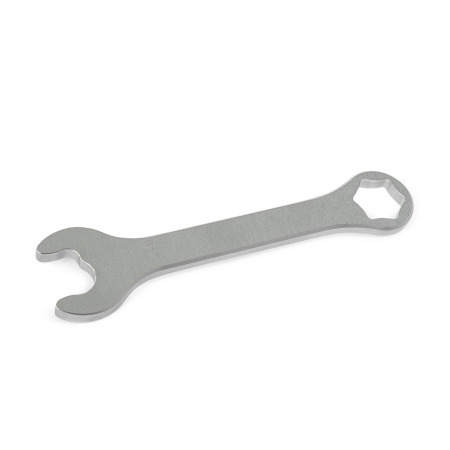

Las llaves combinadas GN 3113 se utilizan para montar y ajustar componentes estándar de Diseño Higiénico con dos o seis caras planas para llave.

Junto con el material de aluminio utilizado, la geometría redondeada de las superficies de la llave transfiere el par a la cabeza de tornillo sin causar daños.

Las llaves combinadas están diseñadas para la operación manual con pares moderados.

Especificación

AluminioAL
Acabado mateM

Acabado vibratorio para A/F 7 ... A/F 19
Achaflanado para A/F 22 A/F 30

RoHS

Número de pieza	A/F	b₁ ≈	b₂ ≈	d ≈	h	Longitud l ≈

3113-RM-7-SF-ALM	0.28	0.59	0.24	0.47	0.20	3.94
3113-RM-8-SF-ALM	0.31	0.67	0.28	0.51	0.20	4.13
3113-RM-10-SF-ALM	0.39	0.83	0.35	0.63	0.20	4.92
3113-RM-11-SF-ALM	0.43	0.91	0.37	0.71	0.20	5.31
3113-RM-13-SF-ALM	0.51	1.06	0.43	0.83	0.20	5.91
3113-RM-14-SF-ALM	0.55	1.18	0.47	0.91	0.20	6.10
3113-RM-15-SF-ALM	0.59	1.26	0.63	0.94	0.24	6.30
3113-RM-16-SF-ALM	0.63	1.30	0.55	1.02	0.24	6.50
3113-RM-17-SF-ALM	0.67	1.42	0.59	1.10	0.24	6.69
3113-RM-18-SF-ALM	0.71	1.50	0.59	1.14	0.24	6.89
3113-RM-19-SF-ALM	0.75	1.57	0.67	1.22	0.24	7.09
3113-RM-22-SF-ALM	0.87	1.81	0.75	1.42	0.31	7.28
3113-RM-24-SF-ALM	0.94	1.97	0.83	1.54	0.31	7.87
3113-RM-27-SF-ALM	1.06	2.20	0.91	1.73	0.31	8.66
3113-RM-30-SF-ALM	1.18	2.48	1.02	1.89	0.39	9.45

A/F	b₁ ≈	b₂ ≈	d ≈	h	Longitud l ≈

0.28	0.59	0.24	0.47	0.20	3.94
0.31	0.67	0.28	0.51	0.20	4.13
0.39	0.83	0.35	0.63	0.20	4.92
0.43	0.91	0.37	0.71	0.20	5.31
0.51	1.06	0.43	0.83	0.20	5.91
0.55	1.18	0.47	0.91	0.20	6.10
0.59	1.26	0.63	0.94	0.24	6.30
0.63	1.30	0.55	1.02	0.24	6.50
0.67	1.42	0.59	1.10	0.24	6.69
0.71	1.50	0.59	1.14	0.24	6.89
0.75	1.57	0.67	1.22	0.24	7.09
0.87	1.81	0.75	1.42	0.31	7.28
0.94	1.97	0.83	1.54	0.31	7.87
1.06	2.20	0.91	1.73	0.31	8.66
1.18	2.48	1.02	1.89	0.39	9.45

A/F

b₁ ≈

b₂ ≈

d ≈

Longitud l ≈

0.28

0.59

0.24

0.47

0.20

3.94

0.31

0.67

0.28

0.51

0.20

4.13

0.39

0.83

0.35

0.63

0.20

4.92

0.43

0.91

0.37

0.71

0.20

5.31

0.51

1.06

0.43

0.83

0.20

5.91

0.55

1.18

0.47

0.91

0.20

6.10

0.59

1.26

0.63

0.94

0.24

6.30

0.63

1.30

0.55

1.02

0.24

6.50

0.67

1.42

0.59

1.10

0.24

6.69

0.71

1.50

0.59

1.14

0.24

6.89

0.75

1.57

0.67

1.22

0.24

7.09

0.87

1.81

0.75

1.42

0.31

7.28

0.94

1.97

0.83

1.54

0.31

7.87

1.06

2.20

0.91

1.73

0.31

8.66

1.18

2.48

1.02

1.89

0.39

9.45

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Min	Max	Price
1	24	Mex$991.80
25	49	Mex$909.15
50	99	Mex$826.50
≥ 100		Mex$743.85
