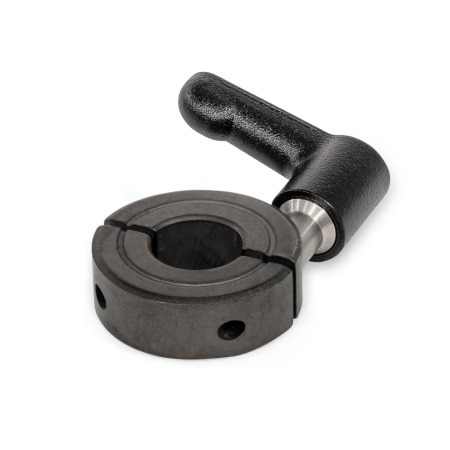

Collares de fijación partidos GN 707.4

Material: ST - Acero

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Bloqueador de roscas PFB Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

Los collares de fijación partidos GN 707.4 se utilizan cuando no es posible el montaje axial. Se pueden sujetar fácil y rápidamente sin herramientas reduciendo la altura de la ranura con una palanca de apriete ajustable. Por ejemplo, esto permite utilizarlas como tope final que deba ajustarse frecuentemente.

El bloqueo de rosca del tornillo allen suministrado garantiza que la altura de ranura ajustada durante la instalación se mantenga incluso cuando se suelta la palanca de fijación.

Las dimensiones de los collares de fijación partidos se corresponden con las de los anillos de fijación semipartidos GN 706.2 / GN 706.4. La rosca d₃ para tamaños d₁ = 16mm a 36mm está diseñada como un agujero pasante; para tamaños d₁ = 42mm en adelante, está diseñada como un agujero ciego.

Especificación

Collares de fijación

AceroST, sinterizado (Distaloy AB)
Negro, pavonado al vapor
Acero inoxidableNI AISL 316L
Sinterizado
AluminioAL, torneado
Rectificado

Tornillo de cabeza hueca ISO 4762
Acero inoxidable AISI 304
Bloqueo de rosca
Cubierta de poliamida (PFB)
Azul

Palanca de apriete ajustable

Zinc fundido a presión
Revestimiento de plástico
Negro, RAL 9005, acabado texturado
Inserto y tornillo de ajuste
Acero inoxidable AISI 303

RoHS

Accesorio

Arandelas amortiguadoras GN 7072.30

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza ST - Acero	Número de pieza NI - Acero inoxidable	Número de pieza AL - Aluminio	d₁	d₂ H10 ST, NI	AL	b ±0.008	d₃	d₄	l₁ ≈	l₂	s


707.4-16-B4-ST	707.4-16-B4-NI		0.63	B 4 H10	-	0.354 ±0.008	M 3	0.51	1.04	0.87	0.08
707.4-16-B5-ST	707.4-16-B5-NI		0.63	B 5 H10	-	0.354 ±0.008	M 3	0.51	1.04	0.87	0.08
707.4-20-B6-ST	707.4-20-B6-NI		0.79	B 6 H10	-	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
		707.4-20-B6-AL	0.79	-	B 6	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
707.4-22-B8-ST	707.4-22-B8-NI		0.87	B 8 H10	-	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
		707.4-22-B8-AL	0.87	-	B 8	0.354 ±0.008	M 3	0.51	1.16	0.87	0.08
707.4-26-B10-ST	707.4-26-B10-NI		1.02	B 10 H10	-	0.433 ±0.008	M 4	0.51	1.22	0.87	0.08
		707.4-26-B10-AL	1.02	-	B 10	0.433 ±0.008	M 4	0.51	1.22	0.87	0.08
707.4-30-B12-ST	707.4-30-B12-NI		1.18	B 12 H10	-	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
		707.4-30-B12-AL	1.18	-	B 12	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
707.4-32-B14-ST	707.4-32-B14-NI		1.26	B 14 H10	-	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
		707.4-32-B14-AL	1.26	-	B 14	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
707.4-36-B15-ST	707.4-36-B15-NI		1.42	B 15 H10	-	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
707.4-36-B16-ST	707.4-36-B16-NI		1.42	B 16 H10	-	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
		707.4-36-B15-AL	1.42	-	B 15	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
		707.4-36-B16-AL	1.42	-	B 16	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
707.4-42-B18-ST	707.4-42-B18-NI		1.65	B 18 H10	-	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
707.4-42-B20-ST	707.4-42-B20-NI		1.65	B 20 H10	-	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
		707.4-42-B18-AL	1.65	-	B 18	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
		707.4-42-B20-AL	1.65	-	B 20	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
707.4-48-B22-ST	707.4-48-B22-NI		1.89	B 22 H10	-	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
707.4-48-B25-ST	707.4-48-B25-NI		1.89	B 25 H10	-	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
		707.4-48-B22-AL	1.89	-	B 22	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
		707.4-48-B25-AL	1.89	-	B 25	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
707.4-55-B28-ST	707.4-55-B28-NI		2.17	B 28 H10	-	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
707.4-55-B30-ST	707.4-55-B30-NI		2.17	B 30 H10	-	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
		707.4-55-B28-AL	2.17	-	B 28	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
		707.4-55-B30-AL	2.17	-	B 30	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
707.4-60-B32-ST	707.4-60-B32-NI		2.36	B 32 H10	-	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
707.4-60-B35-ST	707.4-60-B35-NI		2.36	B 35 H10	-	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
		707.4-60-B32-AL	2.36	-	B 32	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
		707.4-60-B35-AL	2.36	-	B 35	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
707.4-65-B40-ST	707.4-65-B40-NI		2.56	B 40 H10	-	0.591 ±0.008	M 6	0.51	1.87	1.77	0.16
		707.4-65-B40-AL	2.56	-	B 40	0.591 ±0.008	M 6	0.51	1.87	1.77	0.16

d₁	d₂ H10 ST, NI	AL	b ±0.008	d₃	d₄	l₁ ≈	l₂	s

0.63	B 4	B 5	-	-	0.354	M 3	0.51	1.04	0.87	0.08
0.79	B 6	-	B 6	-	0.354	M 3	0.51	1.16	0.87	0.08
0.87	B 8	-	B 8	-	0.354	M 3	0.51	1.16	0.87	0.08
1.02	B 10	-	B 10	-	0.433	M 4	0.51	1.22	0.87	0.08
1.18	B 12	-	B 12	-	0.433	M 4	0.51	1.46	1.18	0.08
1.26	B 14	-	B 14	-	0.433	M 4	0.51	1.46	1.18	0.08
1.42	B 15	B 16	B 15	B 16	0.512	M 5	0.51	1.52	1.18	0.08
1.65	B 18	B 20	B 18	B 20	0.591	M 5	0.51	1.61	1.18	0.12
1.89	B 22	B 25	B 22	B 25	0.591	M 5	0.51	1.69	1.77	0.12
2.17	B 28	B 30	B 28	B 30	0.591	M 6	0.51	1.77	1.77	0.12
2.36	B 32	B 35	B 32	B 35	0.591	M 6	0.51	1.83	1.77	0.16
2.56	B 40	-	B 40	-	0.591	M 6	0.51	1.87	1.77	0.16
