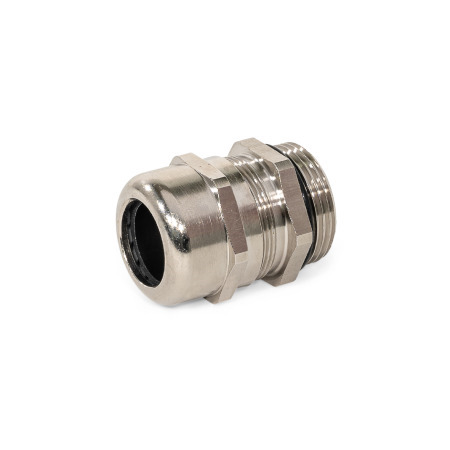

Prensaestopas GN 62444

Material: MS - Latón

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Características del plástico Características del acero inoxidable

Descripción del producto

Los prensaestopas GN 62444 se usan para pasar cables o hilos al interior de carcasas con alivio de tracción y hermeticidad. Dentro del rango de fijación especificado, el efecto de sellado y fijación aumenta con el diámetro del cable.

Los prensaestopas se pueden atornillar en una rosca interior ya existente o montar en un agujero pasante mediante una tuerca de montaje.

Las versiones de metal incluyen una junta tórica para sellado contra la carcasa. La versión de plástico se sella sin junta de sellado adicional.

Especificación

Carcasa

LatónMS, niquelado
Acero inoxidableNI AISI 303
PlásticoKLG, poliamida (PA)
Gris, RAL 7035

Inserto de sellado
Caucho de cloropreno (CR)

Inserto de fijación
Plástico, poliamida (PA)

Junta tórica para MS / NI
Goma de acrilonitrilo butadieno (NBR)

Temperatura de trabajo
-40 °F a +212 °F (-40 °C a +100 °C)

Clase de protección IP 68

RoHS

GN 62444 Prensaestopas, latón / acero inoxidable / plástico, rosca métrica boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Número de pieza	d₁ MS / NI	KLG	d₂	Rango de fijación Ø Min...Max	h máx. MS	NI	KLG	Longitud l MS / NI	KLG	A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

62444-M12X1.5-6-MS	M 12 x 1.5	-	0.24	3...6	0.87	-	-	0.24	-	0.55	-	-	0.55	-	-
62444-M16X1.5-8-MS	M 16 x 1.5	-	0.31	4...8	0.91	-	-	0.28	-	0.67	-	-	0.71	-	-
62444-M16X1.5-10-MS	M 16 x 1.5	-	0.39	5...10	1.12	-	-	0.28	-	0.79	-	-	0.79	-	-
62444-M20X1.5-12-MS	M 20 x 1.5	-	0.47	6...12	1.04	-	-	0.31	-	0.87	-	-	0.87	-	-
62444-M25X1.5-14-MS	M 25 x 1.5	-	0.55	10...14	1.09	-	-	0.31	-	0.94	-	-	1.06	-	-
62444-M25X1.5-17-MS	M 25 x 1.5	-	0.67	11...17	1.28	-	-	0.31	-	1.06	-	-	1.06	-	-
62444-M32X1.5-18-MS	M 32 x 1.5	-	0.71	13...18	1.30	-	-	0.35	-	1.18	-	-	1.34	-	-
62444-M32X1.5-21-MS	M 32 x 1.5	-	0.83	15...21	1.42	-	-	0.31	-	1.34	-	-	1.34	-	-
62444-M40X1.5-25-MS	M 40 x 1.5	-	0.98	18...25	1.50	-	-	0.35	-	1.57	-	-	1.69	-	-
62444-M40X1.5-28-MS	M 40 x 1.5	-	1.10	19...28	1.71	-	-	0.35	-	1.69	-	-	1.69	-	-
62444-M50X1.5-32-MS	M 50 x 1.5	-	1.26	22...32	1.89	-	-	0.35	-	1.97	-	-	2.17	-	-
62444-M50X1.5-38-MS	M 50 x 1.5	-	1.50	27...38	2.17	-	-	0.35	-	2.28	-	-	2.28	-	-
62444-M63X1.5-44-MS	M 63 x 1.5	-	1.73	34...44	2.09	-	-	0.55	-	2.52	-	-	2.68	-	-

Número de pieza	d₁ MS / NI	KLG	d₂	Rango de fijación Ø Min...Max	h máx. MS	NI	KLG	Longitud l MS / NI	KLG	A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

62444-M12X1.5-6-NI	M 12 x 1.5	-	0.24	3...6	-	0.87	-	0.24	-	-	0.55	-	-	0.55	-
62444-M16X1.5-8-NI	M 16 x 1.5	-	0.31	4...8	-	0.91	-	0.28	-	-	0.67	-	-	0.75	-
62444-M16X1.5-10-NI	M 16 x 1.5	-	0.39	5...10	-	1.12	-	0.28	-	-	0.87	-	-	0.87	-
62444-M20X1.5-12-NI	M 20 x 1.5	-	0.47	6...12	-	0.94	-	0.31	-	-	0.87	-	-	0.87	-
62444-M25X1.5-14-NI	M 25 x 1.5	-	0.55	10...14	-	1.08	-	0.31	-	-	0.94	-	-	1.06	-
62444-M25X1.5-17-NI	M 25 x 1.5	-	0.67	11...17	-	1.28	-	0.31	-	-	1.06	-	-	1.06	-
62444-M32X1.5-18-NI	M 32 x 1.5	-	0.71	13...18	-	1.28	-	0.35	-	-	1.18	-	-	1.42	-
62444-M32X1.5-21-NI	M 32 x 1.5	-	0.83	15...21	-	1.42	-	0.31	-	-	1.42	-	-	1.42	-
62444-M40X1.5-25-NI	M 40 x 1.5	-	0.98	18...25	-	1.60	-	0.35	-	-	1.61	-	-	1.81	-
62444-M40X1.5-28-NI	M 40 x 1.5	-	1.10	19...28	-	1.71	-	0.35	-	-	1.81	-	-	1.81	-
62444-M50X1.5-32-NI	M 50 x 1.5	-	1.26	22...32	-	1.85	-	0.35	-	-	1.97	-	-	2.17	-
62444-M50X1.5-38-NI	M 50 x 1.5	-	1.50	27...38	-	2.01	-	0.35	-	-	2.36	-	-	2.36	-
62444-M63X1.5-44-NI	M 63 x 1.5	-	1.73	34...44	-	2.05	-	0.55	-	-	2.56	-	-	2.76	-

Número de pieza	d₁ MS / NI	KLG	d₂	Rango de fijación Ø Min...Max	h máx. MS	NI	KLG	Longitud l MS / NI	KLG	A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

62444-M12X1.5-6-KLG	-	M 12 x 1.5	0.24	3...6	-	-	0.91	-	0.31	-	-	0.59	-	-	0.59
62444-M16X1.5-8-KLG	-	M 16 x 1.5	0.31	4...8	-	-	0.98	-	0.31	-	-	0.75	-	-	0.75
62444-M16X1.5-10-KLG	-	M 16 x 1.5	0.39	5...10	-	-	1.18	-	0.39	-	-	0.87	-	-	0.87
62444-M20X1.5-12-KLG	-	M 20 x 1.5	0.47	6...12	-	-	1.16	-	0.39	-	-	0.94	-	-	0.94
62444-M20X1.5-14-KLG	-	M 20 x 1.5	0.55	10...14	-	-	1.22	-	0.39	-	-	1.06	-	-	1.06
62444-M25X1.5-17-KLG	-	M 25 x 1.5	0.67	11...17	-	-	1.38	-	0.31	-	-	1.14	-	-	1.14
62444-M25X1.5-18-KLG	-	M 25 x 1.5	0.71	13...18	-	-	1.46	-	0.39	-	-	1.30	-	-	1.30
62444-M32X1.5-21-KLG	-	M 32 x 1.5	0.83	15...21	-	-	1.65	-	0.39	-	-	1.42	-	-	1.42
62444-M32X1.5-25-KLG	-	M 32 x 1.5	0.98	18...25	-	-	1.61	-	0.59	-	-	1.65	-	-	1.65
62444-M40X1.5-28-KLG	-	M 40 x 1.5	1.10	19...28	-	-	1.85	-	0.39	-	-	1.81	-	-	1.81
62444-M40X1.5-32-KLG	-	M 40 x 1.5	1.26	22...32	-	-	2.03	-	0.71	-	-	2.09	-	-	2.09
62444-M50X1.5-38-KLG	-	M 50 x 1.5	1.50	30...38	-	-	2.09	-	0.71	-	-	2.36	-	-	2.36
62444-M63X1.5-44-KLG	-	M 63 x 1.5	1.73	34...44	-	-	2.09	-	0.71	-	-	2.56	-	-	2.56

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ MS / NI	KLG	d₂	Rango de fijación Ø Min...Max	h máx. MS	NI	KLG	Longitud l MS / NI	KLG	A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

M 12 x 1.5	M 12 x 1.5	0.24	3...6	0.87	0.87	0.91	0.24	0.31	0.55	0.55	0.59	0.55	0.55	0.59
M 16 x 1.5	M 16 x 1.5	0.31	4...8	0.91	0.91	0.98	0.28	0.31	0.67	0.67	0.75	0.71	0.75	0.75
M 16 x 1.5	M 16 x 1.5	0.39	5...10	1.12	1.12	1.18	0.28	0.39	0.79	0.87	0.87	0.79	0.87	0.87
M 20 x 1.5	M 20 x 1.5	0.47	6...12	1.04	0.94	1.16	0.31	0.39	0.87	0.87	0.94	0.87	0.87	0.94
M 25 x 1.5	M 20 x 1.5	0.55	10...14	1.09	1.08	1.22	0.31	0.39	0.94	0.94	1.06	1.06	1.06	1.06
M 25 x 1.5	M 25 x 1.5	0.67	11...17	1.28	1.28	1.38	0.31	0.31	1.06	1.06	1.14	1.06	1.06	1.14
M 32 x 1.5	M 25 x 1.5	0.71	13...18	1.30	1.28	1.46	0.35	0.39	1.18	1.18	1.30	1.34	1.42	1.30
M 32 x 1.5	M 32 x 1.5	0.83	15...21	1.42	1.42	1.65	0.31	0.39	1.34	1.42	1.42	1.34	1.42	1.42
M 40 x 1.5	M 32 x 1.5	0.98	18...25	1.50	1.60	1.61	0.35	0.59	1.57	1.61	1.65	1.69	1.81	1.65
M 40 x 1.5	M 40 x 1.5	1.10	19...28	1.71	1.71	1.85	0.35	0.39	1.69	1.81	1.81	1.69	1.81	1.81
M 50 x 1.5	M 40 x 1.5	1.26	22...32	1.89	1.85	2.03	0.35	0.71	1.97	1.97	2.09	2.17	2.17	2.09
M 50 x 1.5	-	1.50	27...38	2.17	2.01	-	0.35	-	2.28	2.36	-	2.28	2.36	-
-	M 50 x 1.5	1.50	30...38	-	-	2.09	-	0.71	-	-	2.36	-	-	2.36
M 63 x 1.5	M 63 x 1.5	1.73	34...44	2.09	2.05	2.09	0.55	0.71	2.52	2.56	2.56	2.68	2.76	2.56

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ MS / NI	KLG	Par de apriete recomendado en Nm A/F₁ MS	NI	KLG	A/F₂ MS	NI	KLG

M 12 x 1.5	M 12 x 1.5	2	5.5	2	1	3	1
M 16 x 1.5	M 16 x 1.5	2.5	6.5	2.5	2.5	4	2.5
M 16 x 1.5	M 16 x 1.5	2.5	8	2.5	2.5	4	2.5
M 20 x 1.5	M 20 x 1.5	4	8	4	3.5	5.5	3.5
M 25 x 1.5	M 20 x 1.5	5.5	11	5.5	3.5	6	3.5
M 25 x 1.5	M 25 x 1.5	5.5	14	5.5	3.5	6	3.5
M 32 x 1.5	M 25 x 1.5	9	17	9	3.5	6	3.5
M 32 x 1.5	M 32 x 1.5	6	15	6	5	6	5
M 40 x 1.5	M 32 x 1.5	10	30	10	5	12	5
M 40 x 1.5	M 40 x 1.5	11	17	11	5	12	5
M 50 x 1.5	M 40 x 1.5	20	42	22	5	18	5
M 50 x 1.5	-	20	30	-	8	18	-
-	M 50 x 1.5	-	-	20	-	-	8
M 63 x 1.5	M 63 x 1.5	20	55	20	12	25	12

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$21.60

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$21.60
100	249	Mex$19.80
250	499	Mex$18.00
≥ 500		Mex$16.20

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.006 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
