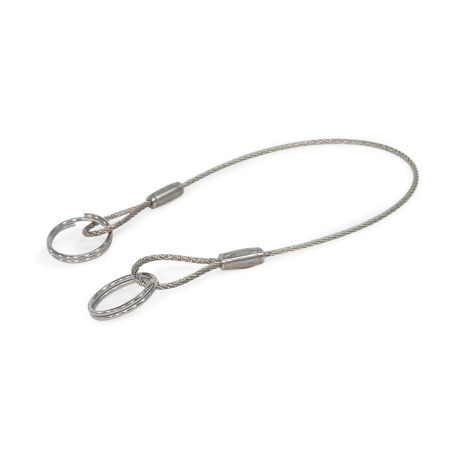

Cables de retención GN 111.8

Tipo: A - Con 2 llaveros
Color: BL - Acabado liso

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Características del acero inoxidable

Descripción del producto

Los cables de retención GN 111.8 están disponibles en 3 tipos y, por lo tanto, pueden utilizarse en numerosas aplicaciones diferentes, por ejemplo, como dispositivo de aseguramiento y como cables de conexión y fijación.

Gracias a la selección de materiales, los cables de retención son adecuados para usarse en ambientes altamente corrosivos. El revestimiento de la versión TR protege las partes adyacentes de roces y otros daños. La suavidad de su superficie también es agradable al tacto.

Las argollas se suministran fijadas al cable de retención. En el tipo A, ambas argollas tienen el mismo diámetro d₁.

La alineación de los ojales del cable y las lengüetas de montaje puede variar en relación al dibujo. Los datos sobre la capacidad de carga son valores orientativos y no están garantizados.

Especificación

Cable de retención
Acero inoxidable AISI 316

Acabado lisoBL
TransparenteTR
con revestimiento de plástico (PVC)
TransparenteTR

Orejeta
Acero inoxidable AISI 316
natural

Argolla
Acero inoxidable AISI 316 Ti
natural, mecanizado fino

Manguitos de presión
Acero inoxidable AISI 316

RoHS

Número de pieza BL	Número de pieza TR	Longitud l	d₁	d₂	d₃	x₂	Carga estática ≈ Con llavero	Sin llavero

111.8-150-14-A-BL		5.91	0.55	0.04	-	-	16.86 lbf (75 N)	337 lbf (1500 N)
	111.8-150-14-A-TR	5.91	0.55	0.04	-	0.12	16.86 lbf (75 N)	337 lbf (1500 N)
111.8-200-14-A-BL		7.87	0.55	0.04	-	-	16.86 lbf (75 N)	337 lbf (1500 N)
	111.8-200-14-A-TR	7.87	0.55	0.04	-	0.12	16.86 lbf (75 N)	337 lbf (1500 N)
111.8-320-14-A-BL		12.60	0.55	0.04	-	-	16.86 lbf (75 N)	337 lbf (1500 N)
	111.8-320-14-A-TR	12.60	0.55	0.04	-	0.12	16.86 lbf (75 N)	337 lbf (1500 N)
111.8-150-18-A-BL		5.91	0.71	0.05	-	-	28.10 lbf (125 N)	337 lbf (1500 N)
	111.8-150-18-A-TR	5.91	0.71	0.05	-	0.12	28.10 lbf (125 N)	337 lbf (1500 N)
111.8-200-18-A-BL		7.87	0.71	0.05	-	-	28.10 lbf (125 N)	337 lbf (1500 N)
	111.8-200-18-A-TR	7.87	0.71	0.05	-	0.12	28.10 lbf (125 N)	337 lbf (1500 N)
111.8-320-18-A-BL		12.60	0.71	0.05	-	-	28.10 lbf (125 N)	337 lbf (1500 N)
	111.8-320-18-A-TR	12.60	0.71	0.05	-	0.12	28.10 lbf (125 N)	337 lbf (1500 N)
111.8-150-24-A-BL		5.91	0.94	0.06	-	-	31.47 lbf (140 N)	337 lbf (1500 N)
	111.8-150-24-A-TR	5.91	0.94	0.06	-	0.12	31.47 lbf (140 N)	337 lbf (1500 N)
111.8-200-24-A-BL		7.87	0.94	0.06	-	-	31.47 lbf (140 N)	337 lbf (1500 N)
	111.8-200-24-A-TR	7.87	0.94	0.06	-	0.12	31.47 lbf (140 N)	337 lbf (1500 N)
111.8-320-24-A-BL		12.60	0.94	0.06	-	-	31.47 lbf (140 N)	337 lbf (1500 N)
	111.8-320-24-A-TR	12.60	0.94	0.06	-	0.12	31.47 lbf (140 N)	337 lbf (1500 N)

Número de pieza BL	Número de pieza TR	Longitud l	d₁	d₂	d₃	x₂	Carga estática ≈ Con llavero	Sin llavero

111.8-150-14-B-BL		5.91	0.55	0.04	-	-	16.86 lbf (75 N)	337 lbf (1500 N)
	111.8-150-14-B-TR	5.91	0.55	0.04	-	0.12	16.86 lbf (75 N)	337 lbf (1500 N)
111.8-200-14-B-BL		7.87	0.55	0.04	-	-	16.86 lbf (75 N)	337 lbf (1500 N)
	111.8-200-14-B-TR	7.87	0.55	0.04	-	0.12	16.86 lbf (75 N)	337 lbf (1500 N)
111.8-320-14-B-BL		12.60	0.55	0.04	-	-	16.86 lbf (75 N)	337 lbf (1500 N)
	111.8-320-14-B-TR	12.60	0.55	0.04	-	0.12	16.86 lbf (75 N)	337 lbf (1500 N)
111.8-150-18-B-BL		5.91	0.71	0.05	-	-	28.10 lbf (125 N)	337 lbf (1500 N)
	111.8-150-18-B-TR	5.91	0.71	0.05	-	0.12	28.10 lbf (125 N)	337 lbf (1500 N)
111.8-200-18-B-BL		7.87	0.71	0.05	-	-	28.10 lbf (125 N)	337 lbf (1500 N)
	111.8-200-18-B-TR	7.87	0.71	0.05	-	0.12	28.10 lbf (125 N)	337 lbf (1500 N)
111.8-320-18-B-BL		12.60	0.71	0.05	-	-	28.10 lbf (125 N)	337 lbf (1500 N)
	111.8-320-18-B-TR	12.60	0.71	0.05	-	0.12	28.10 lbf (125 N)	337 lbf (1500 N)
111.8-150-24-B-BL		5.91	0.94	0.06	-	-	31.47 lbf (140 N)	337 lbf (1500 N)
	111.8-150-24-B-TR	5.91	0.94	0.06	-	0.12	31.47 lbf (140 N)	337 lbf (1500 N)
111.8-200-24-B-BL		7.87	0.94	0.06	-	-	31.47 lbf (140 N)	337 lbf (1500 N)
	111.8-200-24-B-TR	7.87	0.94	0.06	-	0.12	31.47 lbf (140 N)	337 lbf (1500 N)
111.8-320-24-B-BL		12.60	0.94	0.06	-	-	31.47 lbf (140 N)	337 lbf (1500 N)
	111.8-320-24-B-TR	12.60	0.94	0.06	-	0.12	31.47 lbf (140 N)	337 lbf (1500 N)

Número de pieza
BL

Número de pieza
TR

Longitud l

d₁

d₂

d₃

x₂

Carga estática ≈
Con llavero

Sin llavero

111.8-150-14-B-BL

5.91

0.55

0.04

16.86 lbf (75 N)

337 lbf (1500 N)

111.8-150-14-B-TR

5.91

0.55

0.04

0.12

16.86 lbf (75 N)

337 lbf (1500 N)

111.8-200-14-B-BL

7.87

0.55

0.04

16.86 lbf (75 N)

337 lbf (1500 N)

111.8-200-14-B-TR

7.87

0.55

0.04

0.12

16.86 lbf (75 N)

337 lbf (1500 N)

111.8-320-14-B-BL

12.60

0.55

0.04

16.86 lbf (75 N)

337 lbf (1500 N)

111.8-320-14-B-TR

12.60

0.55

0.04

0.12

16.86 lbf (75 N)

337 lbf (1500 N)

111.8-150-18-B-BL

5.91

0.71

0.05

28.10 lbf (125 N)

337 lbf (1500 N)

111.8-150-18-B-TR

5.91

0.71

0.05

0.12

28.10 lbf (125 N)

337 lbf (1500 N)

111.8-200-18-B-BL

7.87

0.71

0.05

28.10 lbf (125 N)

337 lbf (1500 N)

111.8-200-18-B-TR

7.87

0.71

0.05

0.12

28.10 lbf (125 N)

337 lbf (1500 N)

111.8-320-18-B-BL

12.60

0.71

0.05

28.10 lbf (125 N)

337 lbf (1500 N)

111.8-320-18-B-TR

12.60

0.71

0.05

0.12

28.10 lbf (125 N)

337 lbf (1500 N)

111.8-150-24-B-BL

5.91

0.94

0.06

31.47 lbf (140 N)

337 lbf (1500 N)

111.8-150-24-B-TR

5.91

0.94

0.06

0.12

31.47 lbf (140 N)

337 lbf (1500 N)

111.8-200-24-B-BL

7.87

0.94

0.06

31.47 lbf (140 N)

337 lbf (1500 N)

111.8-200-24-B-TR

7.87

0.94

0.06

0.12

31.47 lbf (140 N)

337 lbf (1500 N)

111.8-320-24-B-BL

12.60

0.94

0.06

31.47 lbf (140 N)

337 lbf (1500 N)

111.8-320-24-B-TR

12.60

0.94

0.06

0.12

31.47 lbf (140 N)

337 lbf (1500 N)
