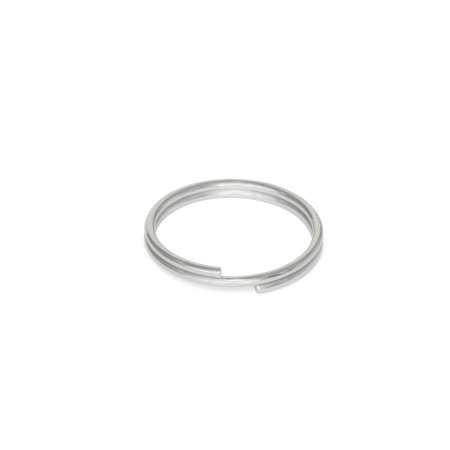

Llaveros GN 111.3

Acabado: BL - Acabado liso

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Características del acero inoxidable

Descripción del producto

Los llaveros GN 111.3 son adecuados como elementos de conexión universal para cables de tracción, cadenas de bolas, cintas de retención, etc. donde tengan lugar cargas ligeras. El diseño negro es visualmente discreto y se usa cuando se deben reducir los reflejos sobre la superficie.

Los pasadores de liberación rápida y los pasadores de fijación con bola que figuran en la tabla tienen agujeros de localización en los cuales están ensartados los llaveros. Además, estos llaveros también pueden usarse para complementar los cables de retención y las cadenas de bolas. De esta manera, es posible sujetar fácilmente varios elementos al mismo tiempo para que no se pierdan.

Los valores de carga proporcionados en la tabla son valores guía no vinculantes y descartan cualquier responsabilidad.

Especificación

Acero inoxidable AISI 301NI

Acabado lisoBL
Mecanizado fino
Zincado
Acabado pasivado negroSW

Acero inoxidable AISI 316TiA4
Acabado lisoBL
Mecanizado fino

RoHS

Número de pieza BL	Número de pieza SW	d₁	d₂	Carga estática NI	A4


111.3-14-NI-BL	111.3-14-NI-SW	0.55	0.04	11.24 lbf (50 N)	8.99 lbf (40 N)
111.3-14-A4-BL		0.55	0.04	11.24 lbf (50 N)	8.99 lbf (40 N)
111.3-18-NI-BL	111.3-18-NI-SW	0.71	0.05	20.23 lbf (90 N)	20.23 lbf (90 N)
111.3-18-A4-BL		0.71	0.05	20.23 lbf (90 N)	20.23 lbf (90 N)
111.3-24-NI-BL	111.3-24-NI-SW	0.94	0.06	22.48 lbf (100 N)	20.23 lbf (90 N)
111.3-24-A4-BL		0.94	0.06	22.48 lbf (100 N)	20.23 lbf (90 N)
111.3-30-NI-BL	111.3-30-NI-SW	1.18	0.07	26.98 lbf (120 N)	24.73 lbf (110 N)
111.3-30-A4-BL		1.18	0.07	26.98 lbf (120 N)	24.73 lbf (110 N)
111.3-38-NI-BL	111.3-38-NI-SW	1.50	0.08	26.98 lbf (120 N)	29.23 lbf (130 N)
111.3-38-A4-BL		1.50	0.08	26.98 lbf (120 N)	29.23 lbf (130 N)

d₁	d₂	Carga estática NI	A4

0.55	0.04	11.24 lbf (50 N)	8.99 lbf (40 N)
0.71	0.05	20.23 lbf (90 N)	20.23 lbf (90 N)
0.94	0.06	22.48 lbf (100 N)	20.23 lbf (90 N)
1.18	0.07	26.98 lbf (120 N)	24.73 lbf (110 N)
1.50	0.08	26.98 lbf (120 N)	29.23 lbf (130 N)
