Posicionadores con empujador lateral GN 715

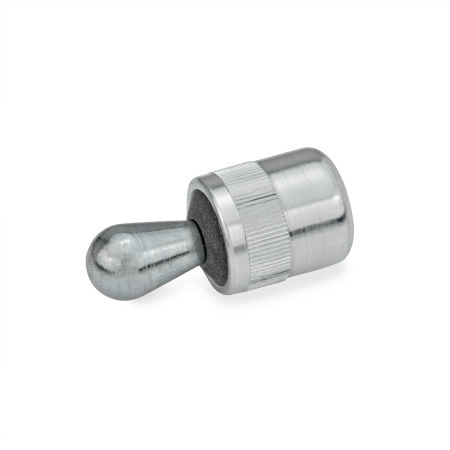

Tipo: SB - Perno de presión de acero, con sello

Hoja de la norma GN 715 Imprimir esta página Tolerancias fundamentales ISO Características del plástico

Descripción del producto

Los posicionadores con empujador lateral GN 715 son elementos versátiles y prácticos para retener, ubicar y sujetar piezas de trabajo.

Eliminan alternativas costosas, ahorran espacio y son fáciles de instalar. El cuerpo moleteado requiere un orificio de tolerancia H8 únicamente.

La versión con sello se usa en aplicaciones donde hay fluidos o líquidos.

Para facilitar la inserción, está disponible una herramienta de instalación adecuada, la GN 715.1 (ver tabla).

Especificación

Alojamiento
Aluminio, acabado liso

Pasador de presión

Acero (tipo SA / SB)
- Endurecido
- Zincado, acabado pasivado azul
Plástico, poliacetal (POM) (tipo KA / KB)

Muelle de compresión

Force de poussée latérale baja
Acero inoxidable AISI 301
Force de poussée latérale media
Acero para muelles, acabado ennegrecido
Force de poussée latérale alta
Acero para muelles zincado, acabado pasivado azul

Sello
Caucho de cloropreno (CR)

RoHS

Accesorio

Casquillos excéntricos GN 715.2
Herramientas de instalación GN 715.1

GN 715 Posicionadores con empujador lateral de aluminio, tipo de montaje a presión boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

SA	Perno de presión de acero, sin sello
KA	Perno de presión de plástico, sin sello
SB	Perno de presión de acero, con sello
KB	Perno de presión de plástico, con sello

Número de pieza SA - Perno de presión de acero, sin sello	Número de pieza KA - Perno de presión de plástico, sin sello	Número de pieza SB - Perno de presión de acero, con sello	Número de pieza KB - Perno de presión de plástico, con sello	d₁	Fuerza e empuje lateral F Tipo SA / SB	Tipo KA / KB	d₂	l₁ -0.04 Tipo SA / KA	l₁ -0.08 Tipo SB / KB	l₂ ±0.02 Tipo SA / KA	Tipo SB / KB	l₃ ±0.02 Tipo SA / KA	Tipo SB / KB	w	Número de parte herramienta de instalación


715-3-1/4-10-SA				0.12	2.25 lbf (10 N)	-	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
	715-3-1/4-10-KA			0.12	-	2.25 lbf (10 N)	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-1/4-10-SB		0.12	2.25 lbf (10 N)	-	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
			715-3-1/4-10-KB	0.12	-	2.25 lbf (10 N)	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-1/4-20-SA				0.12	4.50 lbf (20 N)	-	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-1/4-20-SB		0.12	4.50 lbf (20 N)	-	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-1/4-40-SA				0.12	8.99 lbf (40 N)	-	1/4	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-1/4-40-SB		0.12	8.99 lbf (40 N)	-	1/4	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-5-7/16-20-SA				0.20	4.50 lbf (20 N)	-	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
	715-5-7/16-20-KA			0.20	-	4.50 lbf (20 N)	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-7/16-20-SB		0.20	4.50 lbf (20 N)	-	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
			715-5-7/16-20-KB	0.20	-	4.50 lbf (20 N)	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-7/16-50-SA				0.20	11.24 lbf (50 N)	-	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-7/16-50-SB		0.20	11.24 lbf (50 N)	-	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-7/16-100-SA				0.20	22.48 lbf (100 N)	-	7/16	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-7/16-100-SB		0.20	22.48 lbf (100 N)	-	7/16	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-6-7/16-40-SA				0.24	8.99 lbf (40 N)	-	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
	715-6-7/16-40-KA			0.24	-	8.99 lbf (40 N)	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-7/16-40-SB		0.24	8.99 lbf (40 N)	-	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
			715-6-7/16-40-KB	0.24	-	8.99 lbf (40 N)	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-7/16-75-SA				0.24	16.86 lbf (75 N)	-	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-7/16-75-SB		0.24	16.86 lbf (75 N)	-	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-7/16-100-SA				0.24	22.48 lbf (100 N)	-	7/16	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-7/16-100-SB		0.24	22.48 lbf (100 N)	-	7/16	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-8-1/2-50-SA				0.31	11.24 lbf (50 N)	-	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
	715-8-1/2-50-KA			0.31	-	11.24 lbf (50 N)	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-1/2-50-SB		0.31	11.24 lbf (50 N)	-	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
			715-8-1/2-50-KB	0.31	-	11.24 lbf (50 N)	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-1/2-100-SA				0.31	22.48 lbf (100 N)	-	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-1/2-100-SB		0.31	22.48 lbf (100 N)	-	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-1/2-150-SA				0.31	33.72 lbf (150 N)	-	1/2	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-1/2-150-SB		0.31	33.72 lbf (150 N)	-	1/2	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-10-5/8-100-SA				0.39	22.48 lbf (100 N)	-	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
	715-10-5/8-100-KA			0.39	-	22.48 lbf (100 N)	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-5/8-100-SB		0.39	22.48 lbf (100 N)	-	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
			715-10-5/8-100-KB	0.39	-	22.48 lbf (100 N)	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-5/8-150-SA				0.39	33.72 lbf (150 N)	-	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-5/8-150-SB		0.39	33.72 lbf (150 N)	-	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-5/8-205-SA				0.39	46.09 lbf (205 N)	-	5/8	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-5/8-205-SB		0.39	46.09 lbf (205 N)	-	5/8	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-3-6-10-SA				0.12	2.25 lbf (10 N)	-	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
	715-3-6-10-KA			0.12	-	2.25 lbf (10 N)	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-6-10-SB		0.12	2.25 lbf (10 N)	-	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
			715-3-6-10-KB	0.12	-	2.25 lbf (10 N)	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-6-20-SA				0.12	4.50 lbf (20 N)	-	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-6-20-SB		0.12	4.50 lbf (20 N)	-	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-3-6-40-SA				0.12	8.99 lbf (40 N)	-	6	0.28 -0.04	-	0.16 ±0.02	-	0.10 ±0.02	-	0.02	715.1-3
		715-3-6-40-SB		0.12	8.99 lbf (40 N)	-	6	-	0.30 -0.08	-	0.16	-	0.10	0.02	715.1-3
715-5-10-20-SA				0.20	4.50 lbf (20 N)	-	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
	715-5-10-20-KA			0.20	-	4.50 lbf (20 N)	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-10-20-SB		0.20	4.50 lbf (20 N)	-	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
			715-5-10-20-KB	0.20	-	4.50 lbf (20 N)	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-10-50-SA				0.20	11.24 lbf (50 N)	-	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-10-50-SB		0.20	11.24 lbf (50 N)	-	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-5-10-100-SA				0.20	22.48 lbf (100 N)	-	10	0.43 -0.04	-	0.26 ±0.02	-	0.17 ±0.02	-	0.03	715.1-5.6
		715-5-10-100-SB		0.20	22.48 lbf (100 N)	-	10	-	0.47 -0.08	-	0.25	-	0.15	0.03	715.1-5.6
715-6-10-40-SA				0.24	8.99 lbf (40 N)	-	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
	715-6-10-40-KA			0.24	-	8.99 lbf (40 N)	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-10-40-SB		0.24	8.99 lbf (40 N)	-	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
			715-6-10-40-KB	0.24	-	8.99 lbf (40 N)	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-10-75-SA				0.24	16.86 lbf (75 N)	-	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-10-75-SB		0.24	16.86 lbf (75 N)	-	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-6-10-100-SA				0.24	22.48 lbf (100 N)	-	10	0.43 -0.04	-	0.42 ±0.02	-	0.30 ±0.02	-	0.04	715.1-5.6
		715-6-10-100-SB		0.24	22.48 lbf (100 N)	-	10	-	0.47 -0.08	-	0.41	-	0.29	0.04	715.1-5.6
715-8-12-50-SA				0.31	11.24 lbf (50 N)	-	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
	715-8-12-50-KA			0.31	-	11.24 lbf (50 N)	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-12-50-SB		0.31	11.24 lbf (50 N)	-	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
			715-8-12-50-KB	0.31	-	11.24 lbf (50 N)	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-12-100-SA				0.31	22.48 lbf (100 N)	-	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-12-100-SB		0.31	22.48 lbf (100 N)	-	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-8-12-150-SA				0.31	33.72 lbf (150 N)	-	12	0.53 -0.04	-	0.54 ±0.02	-	0.38 ±0.02	-	0.05	715.1-8
		715-8-12-150-SB		0.31	33.72 lbf (150 N)	-	12	-	0.57 -0.08	-	0.52	-	0.36	0.05	715.1-8
715-10-16-100-SA				0.39	22.48 lbf (100 N)	-	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
	715-10-16-100-KA			0.39	-	22.48 lbf (100 N)	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-16-100-SB		0.39	22.48 lbf (100 N)	-	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
			715-10-16-100-KB	0.39	-	22.48 lbf (100 N)	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-16-150-SA				0.39	33.72 lbf (150 N)	-	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-16-150-SB		0.39	33.72 lbf (150 N)	-	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10
715-10-16-205-SA				0.39	46.09 lbf (205 N)	-	16	0.71 -0.04	-	0.66 ±0.02	-	0.46 ±0.02	-	0.06	715.1-10
		715-10-16-205-SB		0.39	46.09 lbf (205 N)	-	16	-	0.73 -0.08	-	0.65	-	0.45	0.06	715.1-10

Mostrar / ocultar columnas

Medidas en pulgadas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	Fuerza e empuje lateral F Tipo SA / SB			Tipo KA / KB	d₂	l₁ -0.04 Tipo SA / KA	l₁ -0.08 Tipo SB / KB	l₂ ±0.02 Tipo SA / KA	Tipo SB / KB	l₃ ±0.02 Tipo SA / KA	Tipo SB / KB	w	Número de parte herramienta de instalación

0.12	2.25 lbf (10 N)	4.50 lbf (20 N)	8.99 lbf (40 N)	2.25 lbf (10 N)	1/4	0.28	0.30	0.16	0.16	0.10	0.10	0.02	GN 715.1-3
0.20	4.50 lbf (20 N)	11.24 lbf (50 N)	22.48 lbf (100 N)	4.50 lbf (20 N)	7/16	0.43	0.47	0.26	0.25	0.17	0.15	0.03	GN 715.1-5.6
0.24	8.99 lbf (40 N)	16.86 lbf (75 N)	22.48 lbf (100 N)	8.99 lbf (40 N)	7/16	0.43	0.47	0.42	0.41	0.30	0.29	0.04	GN 715.1-5.6
0.31	11.24 lbf (50 N)	22.48 lbf (100 N)	33.72 lbf (150 N)	11.24 lbf (50 N)	1/2	0.53	0.57	0.54	0.52	0.38	0.36	0.05	GN 715.1-8
0.39	22.48 lbf (100 N)	33.72 lbf (150 N)	46.09 lbf (205 N)	22.48 lbf (100 N)	5/8	0.71	0.73	0.66	0.65	0.46	0.45	0.06	GN 715.1-10

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	Fuerza e empuje lateral F Tipo SA / SB			Tipo KA / KB	d₂	l₁ -0.04 Tipo SA / KA	l₁ -0.08 Tipo SB / KB	l₂ ±0.02 Tipo SA / KA	Tipo SB / KB	l₃ ±0.02 Tipo SA / KA	Tipo SB / KB	w	Número de parte herramienta de instalación

0.12	2.25 lbf (10 N)	4.50 lbf (20 N)	8.99 lbf (40 N)	2.25 lbf (10 N)	6	0.28	0.30	0.16	0.16	0.10	0.10	0.02	GN 715.1-3
0.20	4.50 lbf (20 N)	11.24 lbf (50 N)	22.48 lbf (100 N)	4.50 lbf (20 N)	10	0.43	0.47	0.26	0.25	0.17	0.15	0.03	GN 715.1-5.6
0.24	8.99 lbf (40 N)	16.86 lbf (75 N)	22.48 lbf (100 N)	8.99 lbf (40 N)	10	0.43	0.47	0.42	0.41	0.30	0.29	0.04	GN 715.1-5.6
0.31	11.24 lbf (50 N)	22.48 lbf (100 N)	33.72 lbf (150 N)	11.24 lbf (50 N)	12	0.53	0.57	0.54	0.52	0.38	0.36	0.05	GN 715.1-8
0.39	22.48 lbf (100 N)	33.72 lbf (150 N)	46.09 lbf (205 N)	22.48 lbf (100 N)	16	0.71	0.73	0.66	0.65	0.46	0.45	0.06	GN 715.1-10

Armar y cotizar.

Instrucciones técnicas y de montaje


				w = movimiento de pasador de empuje F = fuerza de empuje lateral en N / Ibf F₀ = empuje inicial 1.1 x F₀ = empuje de extremo a₂ - a₁ = Intervalo de sujeción de la pieza de trabajo x = Distancia línea central – Punto de empuje a w/2 x₁ para punto de empuje más alto (a₁) x₂ para punto de empuje más bajo (a₂) l₀ = Tope de extremo de distancia – Agujero del pasador de empuje lateral l₀ = l_m + x l_m = longitud promedio de pieza de trabajo (l_máx. + l_mín.) / 2 Para los puntos de empuje (alturas de la pieza de trabajo) comprendidos entre a₁ y a₂ hay que utilizar un valor de x comprendido entre x₁ y x₂ (interpolación).
				Respetando los valores anteriores se dispondrá de todo el movimiento del pasador de empuje lateral para cubrir la tolerancia de la pieza de trabajo.
Si la posición del agujero de montaje se determina como se ha especificado, se dispondrá del movimiento completo del pasador de presión lateral para cubrir la tolerancia de la pieza. En el caso 1, la fuerza de fijación lateral se acopla con una tracción hacia abajo que presiona la pieza contra la superficie de contacto.

Para la instalación se recomienda el uso de una herramienta de montaje GN 715.1 o GN 713.1. Los casquillos excéntricos GN 715.2 permiten ajustar los pasadores de presión lateral GN 714 / GN 715. Permiten el ajuste de los pasadores de presión lateral en la posición de sujeción más favorable, por ejemplo, para abarcar rangos de tolerancia mayores de una pieza.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$124.80

In Stock: 73

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$174.72
50	99	Mex$160.16
100	249	Mex$145.60
≥ 250		Mex$131.04

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.001 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos
