GN 300.7 Manijas ajustables Zinc fundido a presión, tipo espárrago roscado, con componentes de acero inoxidable, con fuerza de sujeción aumentada

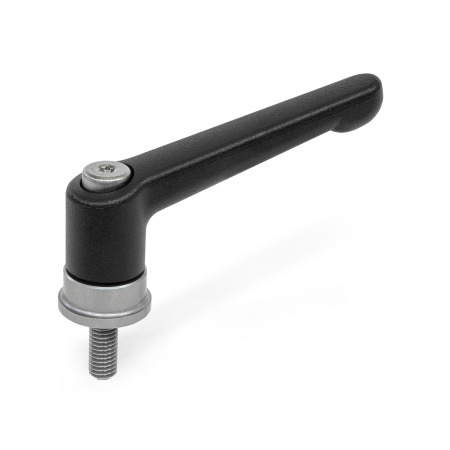

Manijas ajustables GN 300.7: Zinc fundido a presión, tipo espárrago roscado, con componentes de acero inoxidable, con fuerza de sujeción aumentada
Color / Acabado: SW - Negro, RAL 9005, acabado texturizado
Características del acero inoxidable

Descripción del producto

Las manijas ajustables GN 300.7 se fabrican con una superficie de apriete conectada al inserto roscado y al casquillo de la palanca a través de un cojinete de bolas (cojinete de bolas axial). Esto ofrece las siguientes ventajas:

  • Fuerza de apriete duplicada gracias a una fricción muy reducida.
  • No hay movimiento en la zona de contacto entre la manija ajustable y el componente, lo que reduce en gran medida la formación de marcas en la zona de apriete.
  • Además, con el incremento de la carga previa se ha reducido el factor de plastodeformación.

Especificación

Cuerpo de la manija
Zinc fundido a presión

  • Revestimiento de plástico
    • Negro, RAL 9005, acabado texturizadoSWSW
    • Negro, RAL 9005, acabado satinado SZSZ
    • Naranja, RAL 2004, acabado texturizadoOSOS
    • Rojo, RAL 3000, acabado texturizadoRSRS
    • Plateado, RAL 9006, acabado texturizadoSRSR
  • Acabado cromadoCRCR

Cojinete axial
Acero inoxidable AISI 630

Espárrago roscado
Acero inoxidable AISI 303

Tornillo de retención
Acero inoxidable AISI 304Cu

Muelle
Acero inoxidable AISI 301

RoHS

GN 300.7 Manijas ajustables de zinc fundido a presión, tipo espárrago roscado, con componentes de acero inoxidable, con fuerza de sujeción aumentada boceto
Ocultar dibujo técnico
GN 300.7 Manijas ajustables de zinc fundido a presión, tipo espárrago roscado, con componentes de acero inoxidable, con fuerza de sujeción aumentada boceto

Opciones del artículo / Tabla
Mostrar / ocultar columnas

Medidas métricas

l1d1l2 ≈d3d4h1h3h4
Carrera
2.48M 60.791.06-0.940.691.361.910.16
3.07M 80.831.42-0.980.831.562.300.16
3.62M 101.141.85-1.180.941.832.700.16
4.25M 121.341.972.561.381.182.223.230.20

Armar y cotizar.
Longitud de la palanca l1
Rosca d1
Longitud de la rosca l2
Color / Acabado
Acabado cromado
Naranja
Rojo
Plateado
Negro
Negro
Longitud de la palanca l1
Rosca d1
Longitud de la rosca l2
Color / Acabado
Acabado cromado
Naranja
Rojo
Plateado
Negro
Negro

Pieza seleccionada (Cómo hacer un pedido)

Total (sin IVA)
Mex$2,346.60
Disponibles 2 semanas
Crear lista de proyectos
Guardar como favorito.
Recomiende un producto.
Tome nota de nuestros descuentos por cantidad (pesos mexicanos).
MinMaxPrice
19Mex$2,346.60
1024Mex$2,151.05
2549Mex$1,955.50
≥ 50Mex$1,759.95
Prop 65: No cumple
ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov
RoHS: Cumple
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).
Peso: 0.235 lbs
Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021

Datos de CAD

Otros formatos de datos

Ingreso rápido

Para descargar los datos de CAD, introduzca su dirección de correo electrónico. Nos complacería que usted estuviera completamente registrado en «Mi Winco».

Tutorial de descarga de CAD Acerca las descargas de datos de CAD

¿Necesita ayuda?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 8:00 a.m. - 6:00 p.m., hora central: +52(81)2721-4021

Solicitudes especiales | Póngase en contacto con nuestro equipo de ventas.

GN 300.7-63-M6-20-SWGN 300.7-63-M6-20-SZGN 300.7-63-M6-20-OSGN 300.7-63-M6-20-RSGN 300.7-63-M6-20-SRGN 300.7-63-M6-20-CRGN 300.7-63-M6-27-SWGN 300.7-63-M6-27-SZGN 300.7-63-M6-27-OSGN 300.7-63-M6-27-RSGN 300.7-63-M6-27-SRGN 300.7-63-M6-27-CRGN 300.7-78-M8-21-SWGN 300.7-78-M8-21-SZGN 300.7-78-M8-21-OSGN 300.7-78-M8-21-RSGN 300.7-78-M8-21-SRGN 300.7-78-M8-21-CRGN 300.7-78-M8-36-SWGN 300.7-78-M8-36-SZGN 300.7-78-M8-36-OSGN 300.7-78-M8-36-RSGN 300.7-78-M8-36-SRGN 300.7-78-M8-36-CRGN 300.7-92-M10-29-SWGN 300.7-92-M10-29-SZGN 300.7-92-M10-29-OSGN 300.7-92-M10-29-RSGN 300.7-92-M10-29-SRGN 300.7-92-M10-29-CRGN 300.7-92-M10-47-SWGN 300.7-92-M10-47-SZGN 300.7-92-M10-47-OSGN 300.7-92-M10-47-RSGN 300.7-92-M10-47-SRGN 300.7-92-M10-47-CRGN 300.7-108-M12-34-SWGN 300.7-108-M12-34-SZGN 300.7-108-M12-34-OSGN 300.7-108-M12-34-RSGN 300.7-108-M12-34-SRGN 300.7-108-M12-34-CRGN 300.7-108-M12-50-SWGN 300.7-108-M12-50-SZGN 300.7-108-M12-50-OSGN 300.7-108-M12-50-RSGN 300.7-108-M12-50-SRGN 300.7-108-M12-50-CRGN 300.7-108-M12-65-SWGN 300.7-108-M12-65-SZGN 300.7-108-M12-65-OSGN 300.7-108-M12-65-RSGN 300.7-108-M12-65-SRGN 300.7-108-M12-65-CR
