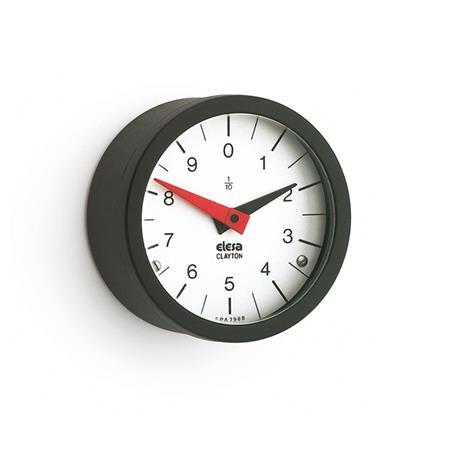

EN 000.8 Indicadores de posición Plástico, gravitacionales con pantalla analógica

Fijado firmemente al alojamiento o al elemento operativo, el eje indicador con la aguja roja más larga está montado en el centro del indicador de posición. Por lo tanto, esta aguja muestra la revolución del husillo en una relación de 1 a 1, al mismo tiempo que gira en la misma dirección que el husillo. El péndulo se coloca libremente en el mismo eje indicador, sin que el péndulo gire de forma sincronizada, sino que se mantenga siempre en la misma posición debido a su fuerza de gravedad.
En este péndulo se montan la escala y las ruedas dentadas necesarias para la relación de reducción deseada de la segunda aguja. El movimiento giratorio del elemento operativo se transfiere ahora a la segunda aguja más corta a través de una rueda dentada fijada al eje indicador y mediante el engranaje reductor en el péndulo fijo. Ahora se puede leer con precisión cualquier posición (posición giratoria) del husillo en la escala.

La característica más destacada de los indicadores de posición de tipo pendular es que el sistema de medición está totalmente integrado en el elemento operativo. Durante la instalación, no requieren mediciones adicionales del lado de la máquina.
En principio, estos indicadores de posición se diseñaron exclusivamente para su montaje en husillos horizontales, pero la alta precisión del sistema de medición mecánico (el accionamiento por gravedad está montado sobre rodamientos de bolas) y el centro de gravedad extremadamente bajo permiten utilizarlos también para husillos inclinados
hasta 60°.

Mientras la aguja roja más larga muestra el movimiento giratorio del husillo en una relación de 1 a 1, la aguja negra más corta realiza solo una fracción del movimiento giratorio definido por la relación de reducción.
La relación de reducción se selecciona según el número máximo de revoluciones del husillo en el rango completo de ajuste. La selección preferida es la relación de reducción estándar que es igual o, si es posible, ligeramente mayor que el número máximo de revoluciones.

Ejemplo:

Rango de ajuste del husillo: 11 revoluciones

Relación de reducción seleccionada: 12 a 1

Esta selección ofrece casi la escala completa para la indicación de posición.

Las escalas estándar tienen divisiones (número de marcas de graduación) que coinciden con la relación de reducción.
La secuencia numérica también coincide con la relación de reducción según el uso, es decir, giro a la derecha (en sentido horario) o giro a la izquierda (en sentido antihorario).
En caso necesario y utilizando una tabla dispuesta por separado, se puede asignar a cada número de escala el valor medido correspondiente a la aplicación en cuestión.
Escalas especiales bajo pedido.
