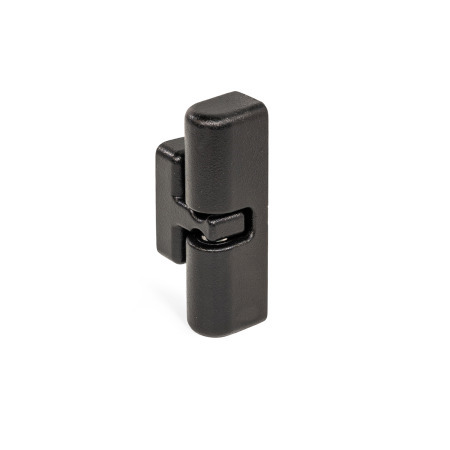

Cierres de bolas GN 4490

Tipo de carcasa de bola: B2 - Con rosca interior, fuerza de apriete elevada
Tipo elemento de retención: BG - Con rosca interior, recto
Acabado: SW - Negro, RAL 9005, acabado texturizado

Accesorios para sistemas de perfiles

Los elementos normalizados en esta familia de productos son compatibles con los sistemas de perfiles de aluminio más comunes. Al usar juegos de montaje compatibles, los elementos normalizados de Winco se pueden conectar de manera fácil y rentable con los perfiles, sin tener que gastar tiempo reuniendo las piezas individuales en el pedido.

compatibles con los sistemas de perfiles comunes
para ranuras con una anchura de 6, 8 y 10 mm
para perfiles de 30, 40 y 45 mm

Mostrar todos los productos compatibles.

Características del acero inoxidable

Descripción del producto

Los cierres de bolas GN 4490 se usan, por ejemplo, para sujetar solapas y puertas cerradas que deben abrirse y cerrarse con frecuencia y fácilmente.

Constan de un alojamiento de bola y un elemento de retención que se engrana en el alojamiento de bola desde la parte lateral o anterior. Es posible escoger la orientación de la instalación según se desee.

Dependiendo de la situación de instalación, puede ser necesario usar placas de montaje GN 4490.1 (ver ejemplos de aplicación). Los orificios ranurados facilitan el posicionamiento. Dependiendo del ancho de la ranura, puede ser necesario usar placas de montaje GN 4490.2 al fijar los dispositivos de montaje en los perfiles de aluminio.

Especificación

Alojamiento de bola / elemento de retención
Zinc fundido a presiónZD
Revestimiento de polvo

Negro, RAL 9005, acabado texturizadoSW
Plateado, RAL 9006, acabado texturizadoSR

Bola
Acero inoxidable 420C

Muelle
Acero inoxidable AISI 301

Guía de bola
Plástico, poliacetal (POM)

RoHS

Accesorio

Placas de montaje GN 4490.1
Placas de montaje GN 4490.2

Bajo pedido

Otros colores

GN 4490 Cierres de bolas de zinc fundido a presión boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo de carcasa de bola

A1	Con orificios avellanados, fuerza de apriete normal
A2	Con orificios avellanados, fuerza de apriete elevada
B1	Con rosca interior, fuerza de apriete normal
B2	Con rosca interior, fuerza de apriete elevada

Tipo elemento de retención

AG	Con orificios avellanados, recto
BG	Con rosca interior, recto

Número de pieza AG - Con orificios avellanados, recto	Número de pieza BG - Con rosca interior, recto	l₁	a₁	a₂ Tipo elemento de retención AG	BG	a₃ Tipo elemento de retención AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-A1-AG-SW		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-A1-AG-SR		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-A1-BG-SW	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-A1-BG-SR	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-A1-AG-SW		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-A1-AG-SR		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-A1-BG-SW	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-A1-BG-SR	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-A1-AG-SW		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-A1-AG-SR		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-A1-BG-SW	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-A1-BG-SR	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-A1-AG-SW		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-A1-AG-SR		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-A1-BG-SW	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-A1-BG-SR	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Número de pieza AG - Con orificios avellanados, recto	Número de pieza BG - Con rosca interior, recto	l₁	a₁	a₂ Tipo elemento de retención AG	BG	a₃ Tipo elemento de retención AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-A2-AG-SW		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-A2-AG-SR		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-A2-BG-SW	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-A2-BG-SR	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-A2-AG-SW		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-A2-AG-SR		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-A2-BG-SW	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-A2-BG-SR	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-A2-AG-SW		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-A2-AG-SR		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-A2-BG-SW	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-A2-BG-SR	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-A2-AG-SW		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-A2-AG-SR		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-A2-BG-SW	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-A2-BG-SR	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Número de pieza AG - Con orificios avellanados, recto	Número de pieza BG - Con rosca interior, recto	l₁	a₁	a₂ Tipo elemento de retención AG	BG	a₃ Tipo elemento de retención AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-B1-AG-SW		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-B1-AG-SR		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B1-BG-SW	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B1-BG-SR	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-B1-AG-SW		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-B1-AG-SR		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B1-BG-SW	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B1-BG-SR	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-B1-AG-SW		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-B1-AG-SR		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B1-BG-SW	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B1-BG-SR	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-B1-AG-SW		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-B1-AG-SR		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B1-BG-SW	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B1-BG-SR	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Número de pieza AG - Con orificios avellanados, recto	Número de pieza BG - Con rosca interior, recto	l₁	a₁	a₂ Tipo elemento de retención AG	BG	a₃ Tipo elemento de retención AG	BG	b₁	b₂	b₃	d₁	d₂

4490-ZD-38-B2-AG-SW		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
4490-ZD-38-B2-AG-SR		1.50	0.30	0.30	-	0.59	-	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B2-BG-SW	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
	4490-ZD-38-B2-BG-SR	1.50	0.30	-	0.43	-	0.73	0.31	0.28	0.17	0.13	M 3
4490-ZD-50-B2-AG-SW		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
4490-ZD-50-B2-AG-SR		1.97	0.37	0.41	-	0.79	-	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B2-BG-SW	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
	4490-ZD-50-B2-BG-SR	1.97	0.37	-	0.59	-	0.96	0.47	0.39	0.26	0.17	M 4
4490-ZD-68-B2-AG-SW		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
4490-ZD-68-B2-AG-SR		2.68	0.43	0.47	-	0.91	-	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B2-BG-SW	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
	4490-ZD-68-B2-BG-SR	2.68	0.43	-	0.65	-	1.08	0.57	0.43	0.37	0.17	M 4
4490-ZD-80-B2-AG-SW		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
4490-ZD-80-B2-AG-SR		3.15	0.51	0.55	-	1.06	-	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B2-BG-SW	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5
	4490-ZD-80-B2-BG-SR	3.15	0.51	-	0.79	-	1.30	0.65	0.51	0.43	0.21	M 5

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	a₁	a₂ Tipo elemento de retención AG	BG	a₃ Tipo elemento de retención AG	BG	b₁	b₂	b₃	d₁	d₂

1.50	0.30	0.30	0.43	0.59	0.73	0.31	0.28	0.17	0.13	M 3
1.97	0.37	0.41	0.59	0.79	0.96	0.47	0.39	0.26	0.17	M 4
2.68	0.43	0.47	0.65	0.91	1.08	0.57	0.43	0.37	0.17	M 4
3.15	0.51	0.55	0.79	1.06	1.30	0.65	0.51	0.43	0.21	M 5

Mostrar / ocultar columnas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

l₁	l₂ Tipo elemento de retención AG	BG	m₁	m₂	s₁	s₂	s₃ Tipo elemento de etención AGr	BG	t	Fuerza de retención F_H ≈ Tipo carcasa de las bolas A1 / B1	A2 / B2

1.50	0.83	0.71	1.18	0.47	0.16	0.45	0.10	0.24	0.24	5.62 lbf (25 N)	7.87 lbf (35 N)
1.97	1.18	1.02	1.57	0.67	0.20	0.61	0.14	0.31	0.35	8.99 lbf (40 N)	15.74 lbf (70 N)
2.68	1.28	1.10	2.17	0.79	0.20	0.73	0.14	0.31	0.47	16.86 lbf (75 N)	22.48 lbf (100 N)
3.15	1.57	1.48	2.56	0.98	0.24	0.85	0.16	0.39	0.59	28.10 lbf (125 N)	33.72 lbf (150 N)

Armar y cotizar.

Ejemplo de aplicación

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$175.80

In Stock: 8

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$175.80
100	249	Mex$161.15
250	499	Mex$146.50
≥ 500		Mex$131.85

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.027 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
