Rótulas axiales GN 71802.1

Material: ST - Acero

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Descripción del producto

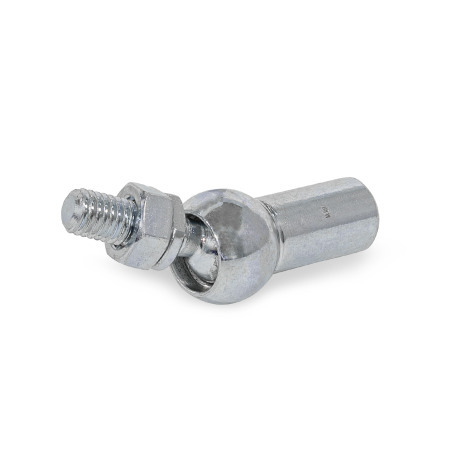

Las rótulas axiales GN 71802.1 se utilizan en accionamientos lineales y sistemas de elevación, por ejemplo, para transmitir fuerzas de compresión en dirección axial, compensando así los desplazamientos angulares. Están formadas por un vástago de cabeza esférica DIN 71803 y un asiento de bola axial.

Un anillo de presión mantiene la rótula axial sujeta en tensión hasta la fuerza de tracción mínima especificada. Hay que superar esta fuerza para su montaje y desmontaje.

Para proteger las rótulas axiales de a la suciedad y mantener la grasa lubricante en la rótula, ofrecemos tapones antipolvo GN 710 como accesorio. La tuerca hexagonal forma parte del suministro.

Especificación

Asiento de bola / Vástago de cabeza esférica

AceroST
- Clase de resistencia 4.6
- Zincado, acabado pasivado incoloro
- Vástago de cabeza esférica endurecido
Acero inoxidable AISI 304NI
Acabado liso
Asiento de bola lubricado

Tuerca hexagonal DIN 934

Acero, zincado, acabado pasivado incoloro para ST
Acero inoxidable para NI

RoHS

Accesorio

Tapones antipolvo GN 710

Su contacto

¿Está buscando un Winco distribuidor en su zona?

Número de pieza ST - Acero	Número de pieza NI - Acero inoxidable	d₁ H9/h9	d₂	d₃	d₄	d₅	l₁ ±0.01	l₂ ±0.01	l₃ ±0.01	t mín.	A/F	Fuerza de tirón mín.


71802.1-8-M5-C-ST	71802.1-8-M5-C-NI	0.31 H9/h9	M 5	M 5	0.31	0.50	0.40 ±0.01	0.87 ±0.01	0.35 ±0.01	0.39	0.28	6.74 lbf (30 N)
71802.1-10-M6-C-ST	71802.1-10-M6-C-NI	0.39 H9/h9	M 6	M 6	0.39	0.58	0.49 ±0.01	0.98 ±0.01	0.43 ±0.01	0.43	0.31	8.99 lbf (40 N)
71802.1-13-M8-C-ST	71802.1-13-M8-C-NI	0.51 H9/h9	M 8	M 8	0.51	0.76	0.65 ±0.01	1.18 ±0.01	0.51 ±0.01	0.55	0.43	13.49 lbf (60 N)
71802.1-16-M10-C-ST	71802.1-16-M10-C-NI	0.63 H9/h9	M 10	M 10	0.63	0.94	0.79 ±0.01	1.38 ±0.01	0.63 ±0.01	0.59	0.51	17.98 lbf (80 N)
71802.1-19-M14F-C-ST	71802.1-19-M14F-C-NI	0.75 H9/h9	M 14F = M 14 x 1.5	M 14F = M 14 x 1.5	0.87	1.18	1.10 ±0.01	1.77 ±0.01	0.79 ±0.01	0.83	0.63	22.48 lbf (100 N)

d₁ H9/h9	d₂	d₃	d₄	d₅	l₁ ±0.01	l₂ ±0.01	l₃ ±0.01	t mín.	A/F	Fuerza de tirón mín.

0.31	M 5	M 5	0.31	0.50	0.40	0.87	0.35	0.39	0.28	6.74 lbf (30 N)
0.39	M 6	M 6	0.39	0.58	0.49	0.98	0.43	0.43	0.31	8.99 lbf (40 N)
0.51	M 8	M 8	0.51	0.76	0.65	1.18	0.51	0.55	0.43	13.49 lbf (60 N)
0.63	M 10	M 10	0.63	0.94	0.79	1.38	0.63	0.59	0.51	17.98 lbf (80 N)
0.75	M 14F = M 14 x 1.5	M 14F = M 14 x 1.5	0.87	1.18	1.10	1.77	0.79	0.83	0.63	22.48 lbf (100 N)
