GN 614.3 Posicionadores de bola Acero inoxidable, sin rosca

Posicionadores de bola GN 614.3: Acero inoxidable, sin rosca

Familia de productos de acero inoxidable

Las piezas normalizadas hechas de acero inoxidable resistente a la oxidación se han diseñado para el uso en el sector alimentario, en la industria química, en condiciones ambientales agresivas o en exteriores.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable.

Características del acero inoxidable

Descripción del producto

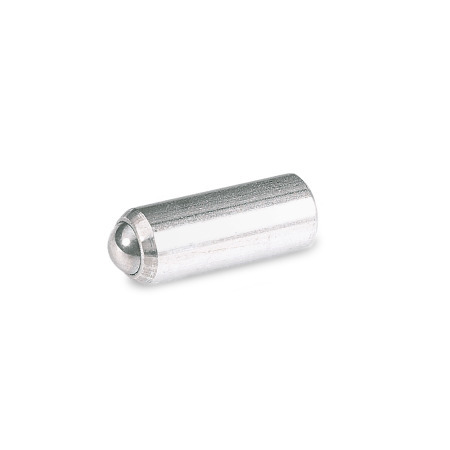

Los posicionadores de bola GN 614.3 se usan como retenes, en aplicaciones de empuje y liberación, y como expulsores.

Un solo agujero de montaje es suficiente para el montaje. Los posicionadores de muelle se insertan en este agujero y se pueden fijar también con adhesivo, en caso necesario.

Especificación

Alojamiento
Acero inoxidable AISI 303

Bola
Acero inoxidable AISI 420C
Templado

Muelle
Acero inoxidable AISI 631

RoHS

GN 614.3 Posicionadores de bola de acero inoxidable, sin rosca boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

NI	Carga de muelle estándar
NIS	Carga de muelle alta

Número de pieza NI - Carga de muelle estándar	Número de pieza NIS - Carga de muelle alta	d₁ ±0.002	d₂	Longitud l	w Compresión	Carga de muelle ≈ estándar (Tipo NI) Inicial	Final	Carga de muelle ≈ alta (Tipo NIS) Inicial	Final


614.3-2-NI		0.079 ±0.002	0.04	0.14	0.01	0.18 lbf (0.8 N)	0.34 lbf (1.5 N)	-	-
	614.3-2-NIS	0.079 ±0.002	0.04	0.14	0.01	-	-	0.29 lbf (1.3 N)	0.49 lbf (2.2 N)
614.3-2.5-NI		0.098 ±0.002	0.06	0.20	0.02	0.63 lbf (2.8 N)	1.06 lbf (4.7 N)	-	-
	614.3-2.5-NIS	0.098 ±0.002	0.06	0.20	0.02	-	-	1.06 lbf (4.7 N)	1.60 lbf (7.1 N)
614.3-3-NI		0.118 ±0.002	0.08	0.28	0.03	1.01 lbf (4.5 N)	1.69 lbf (7.5 N)	-	-
	614.3-3-NIS	0.118 ±0.002	0.08	0.28	0.03	-	-	1.75 lbf (7.8 N)	2.61 lbf (11.6 N)
614.3-3.5-NI		0.138 ±0.002	0.10	0.35	0.03	1.35 lbf (6 N)	3.26 lbf (14.5 N)	-	-
	614.3-3.5-NIS	0.138 ±0.002	0.10	0.35	0.03	-	-	2.70 lbf (12 N)	4.05 lbf (18 N)
614.3-4-NI		0.157 ±0.002	0.12	0.43	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	-	-
	614.3-4-NIS	0.157 ±0.002	0.12	0.43	0.04	-	-	3.37 lbf (15 N)	4.95 lbf (22 N)
614.3-4.5-NI		0.177 ±0.002	0.13	0.47	0.04	2.14 lbf (9.5 N)	3.71 lbf (16.5 N)	-	-
	614.3-4.5-NIS	0.177 ±0.002	0.13	0.47	0.04	-	-	4.20 lbf (18.7 N)	5.64 lbf (25.1 N)
614.3-5-NI		0.197 ±0.002	0.14	0.51	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	-	-
	614.3-5-NIS	0.197 ±0.002	0.14	0.51	0.04	-	-	4.34 lbf (19.3 N)	5.98 lbf (26.6 N)
614.3-5.5-NI		0.217 ±0.002	0.16	0.55	0.05	3.48 lbf (15.5 N)	5.62 lbf (25 N)	-	-
	614.3-5.5-NIS	0.217 ±0.002	0.16	0.55	0.05	-	-	5.64 lbf (25.1 N)	8.81 lbf (39.2 N)
614.3-6-NI		0.236 ±0.002	0.18	0.59	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	-	-
	614.3-6-NIS	0.236 ±0.002	0.18	0.59	0.06	-	-	8.09 lbf (36 N)	13.60 lbf (60.5 N)
614.3-8-NI		0.315 ±0.002	0.24	0.71	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	-	-
	614.3-8-NIS	0.315 ±0.002	0.24	0.71	0.08	-	-	12.81 lbf (57 N)	23.27 lbf (103.5 N)
614.3-10-NI		0.394 ±0.002	0.31	0.79	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	-	-
	614.3-10-NIS	0.394 ±0.002	0.31	0.79	0.10	-	-	13.71 lbf (61 N)	24.73 lbf (110 N)
614.3-12-NI		0.472 ±0.002	0.39	0.87	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	-	-
	614.3-12-NIS	0.472 ±0.002	0.39	0.87	0.14	-	-	15.29 lbf (68 N)	32.15 lbf (143 N)

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ ±0.002	d₂	Longitud l	w Compresión	Carga de muelle ≈ estándar (Tipo NI) Inicial	Final	Carga de muelle ≈ alta (Tipo NIS) Inicial	Final

0.079	0.04	0.14	0.01	0.18 lbf (0.8 N)	0.34 lbf (1.5 N)	0.29 lbf (1.3 N)	0.49 lbf (2.2 N)
0.098	0.06	0.20	0.02	0.63 lbf (2.8 N)	1.06 lbf (4.7 N)	1.06 lbf (4.7 N)	1.60 lbf (7.1 N)
0.118	0.08	0.28	0.03	1.01 lbf (4.5 N)	1.69 lbf (7.5 N)	1.75 lbf (7.8 N)	2.61 lbf (11.6 N)
0.138	0.10	0.35	0.03	1.35 lbf (6 N)	3.26 lbf (14.5 N)	2.70 lbf (12 N)	4.05 lbf (18 N)
0.157	0.12	0.43	0.04	1.80 lbf (8 N)	3.15 lbf (14 N)	3.37 lbf (15 N)	4.95 lbf (22 N)
0.177	0.13	0.47	0.04	2.14 lbf (9.5 N)	3.71 lbf (16.5 N)	4.20 lbf (18.7 N)	5.64 lbf (25.1 N)
0.197	0.14	0.51	0.04	2.47 lbf (11 N)	4.05 lbf (18 N)	4.34 lbf (19.3 N)	5.98 lbf (26.6 N)
0.217	0.16	0.55	0.05	3.48 lbf (15.5 N)	5.62 lbf (25 N)	5.64 lbf (25.1 N)	8.81 lbf (39.2 N)
0.236	0.18	0.59	0.06	4.05 lbf (18 N)	6.97 lbf (31 N)	8.09 lbf (36 N)	13.60 lbf (60.5 N)
0.315	0.24	0.71	0.08	5.40 lbf (24 N)	10.12 lbf (45 N)	12.81 lbf (57 N)	23.27 lbf (103.5 N)
0.394	0.31	0.79	0.10	5.85 lbf (26 N)	11.02 lbf (49 N)	13.71 lbf (61 N)	24.73 lbf (110 N)
0.472	0.39	0.87	0.14	9.22 lbf (41 N)	19.33 lbf (86 N)	15.29 lbf (68 N)	32.15 lbf (143 N)

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$156.00

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$156.00
100	249	Mex$143.00
250	499	Mex$130.00
≥ 500		Mex$117.00

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.002 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
